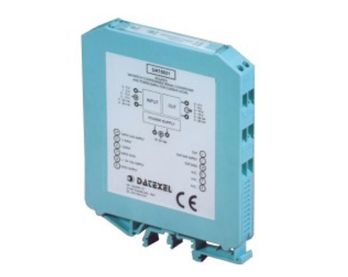

Dat5025 Loadcell Çevirici

Strain Gauge (Loadcell) dönüştürücü DAT5025, bir gerilim göstergesi veya köprü dönüştürücü çıkışından gelen giriş gerilimi ile doğrusal ve orantılı bir voltaj veya akım çıkışı sağlamak üzere tasarlanmıştır.
Kullanıcı, köprü uyarılma gerilimi değerini, giriş ve çıkış aralıklarını cihazın yan tarafında bulunan DIP anahtarları ile programlayabilir.

Zero ve Span değerlerinin düzenlenmesi, cihazın üst kısmında bulunan ZERO ve SPAN potansiyometreleri tarafından yapılır.

Giriş, güç kaynağı ve çıkış arasındaki 2000 Vac izolasyonu, tüm topraklama döngülerinin etkilerini ortadan kaldırır ve endüstriyel uygulamalarda bulunan ağır çevre koşullarında dönüştürücünün kullanımına izin verir.

DAT5025, çıkış tarafında hem aktif hem de pasif yükleri bağlamak için yardımcı bir besleme kaynağı sağlar.

Elektromanyetik Uyumluluk ile ilgili EEC / 336/89 standardına uygun olarak yapılmıştır.

EN-50022 ve EN-50035 standartlarına göre DIN rayına montaj için uygun, 12,5 mm kalınlığa sahip plastik bir muhafaza içine yerleştirilmiştir.

Teknik Dökümanlar
Teknik Özellikler

Giriş Sinyali: +/- 5mV, + / - 10mV, + / - 20mV, + / - 50mV, + / - 100mV, + / - 200mV, 0-10mV, 0-20mV, 0-50mV, 0-100mV, 0- 200mV.
Çıkış Sinyali
Voltaj: 0-10V, 0-5V, 2-10V, 1-5V.
Akım: 4-20mA, 0-20mA.
Güç Kaynağı: 18 ila 32 Vdc. Ters polarite koruması 60 Vdc.
Akım Tüketimi: Akım çıkışı 35 mA maks. Gerilim çıkışı 25 mA maks.
Sıcaklık derecelendirmesi: Operatif - 4 ° F + 158 ° F - 20 ° C + 70 ° C
Sıcaklık Depolama Sıcaklığı: - 40 ° F + 185 ° F - 40 ° C + 85 ° C.
Nem: (yoğunlaşmayan)% 0-90.
Muhafaza: Malzeme Kendiliğinden söner.
Boyutlar: 3 1/2 "x 4 1/2" x 1/2 ", 90 x 112x x 12.5 mm.
Ağırlık: 3 oz 90 g.
EMC. Endüstriyel ortamlar için.
Bağışıklık: EN 61000-6-2.
Emisyon: EN 61000-6-4.
Yapılandırma: PC Yapılandırılabilir ve DIP Anahtarı Yapılandırılabilir
