Termokupl Nedir?

Termokupl (İngilizce "thermocouple"), sıcaklık ölçümü ve kontrolü için endüstride en yaygın kullanılan sensör tipidir. İki farklı metalin birleşim noktasındaki sıcaklık farkından elektrik potansiyeli (termoelektrik gerilim) üreten bu cihaz, geniş sıcaklık aralıklarında güvenilir ve hassas ölçüm sağlar.

Sıcaklık, endüstriyel proseslerin neredeyse tamamında izlenmesi gereken kritik bir parametredir; metalurjiden gıda üretimine, enerji santrallerinden otomotiv sektörüne kadar birçok alanda hatalı sıcaklık ölçümü doğrudan ürün kalitesini, enerji verimliliğini ve iş güvenliğini etkiler. Termokupllar, düşük maliyetleri, hızlı tepki süreleri ve -185°C ile 1100°C arasında değişen geniş ölçüm aralıklarıyla bu ihtiyacı karşılayan en pratik çözümlerden biridir; özellikle yüksek sıcaklık ve zorlu ortam koşullarında PT100 gibi dirençli sıcaklık sensörlerine göre daha dayanıklı bir alternatif sunarlar.

Bu yazıda termokuplun çalışma prensibini, tiplerini (K, J, T, E), bağlantı şemasını, doğru seçim ve kalibrasyon kriterlerini, endüstriyel kullanım alanlarını ve bakım gereksinimlerini adım adım ele alıyoruz.

Termokupl Çalışma Prensibi

Termokuplun çalışma prensibi, iki farklı metalin birleşim noktasındaki sıcaklık farkına dayalı olarak termoelektrik gerilim oluşturulmasıdır. Bu gerilim, ölçüm cihazları veya kontrol sistemleri tarafından okunur ve sıcaklık değerine dönüştürülür. Termokupl devresi genellikle kapalı bir sistem olarak çalışır ve doğru ölçüm için bir soğuk uç (cold junction) referans noktası gerekir.

Termokupl Çeşitleri

Termokupllar, farklı metal alaşımlarının bir araya getirilmesiyle üretilir. Her tip, belirli bir sıcaklık aralığına ve ortam koşuluna uygun olarak tasarlanmıştır:

Tip	Alaşım	Sıcaklık Aralığı	Öne Çıkan Özellik
Tip K	Krom-nikel / Demir-nikel	0°C – 1100°C	Ekonomik, çok yönlü — en yaygın kullanılan tip
Tip J	Demir / Bakır-nikel	0°C – 750°C	Düşük maliyetli, orta sıcaklık aralığı
Tip T	Bakır / Konstantan	-185°C – 300°C	Düşük sıcaklıkta yüksek hassasiyet
Tip E	Nikel-kobalt-krom	0°C – 800°C	Yüksek sıcaklığa dayanıklı

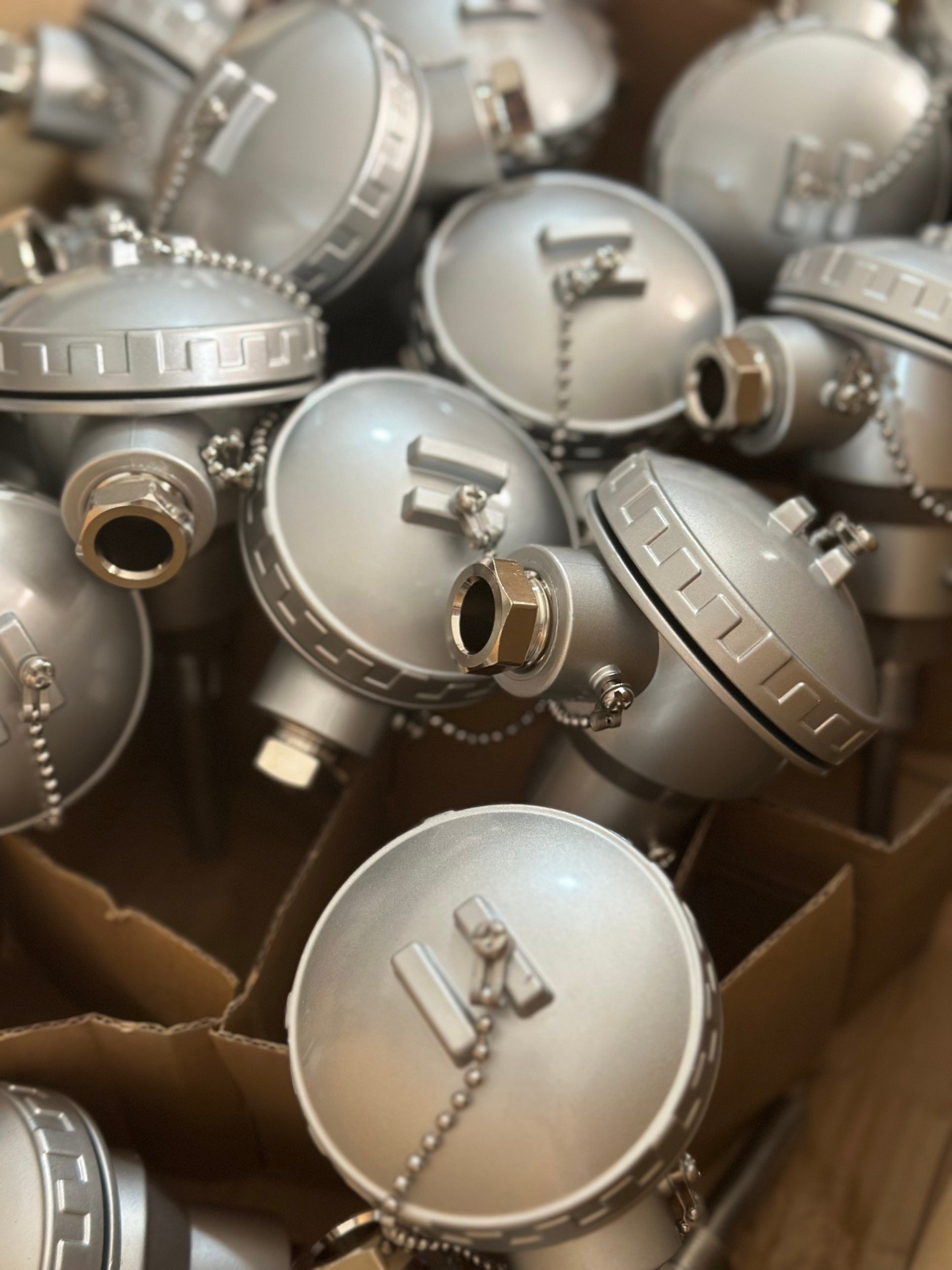

Bu dört tip arasında K tipi termokupl, geniş sıcaklık aralığı, dayanıklılığı ve ekonomik yapısı nedeniyle endüstride en sık tercih edilen çeşittir; özellikle yüksek sıcaklık proseslerinde ve zorlu çevre koşullarında hassas ölçüm sunar.

Termoeleman Nedir?

Termoeleman, termokuplun temel bileşenlerinden biridir; iki farklı metalin birleştiği noktada termoelektrik gerilim üretir. Termoelemanlar, sıcaklık ölçüm cihazlarının çalışma prensibinin temelini oluşturur ve yüksek sıcaklık değişimlerinde doğru sonuçlar vermesi gereken endüstriyel süreçlerde yaygın olarak kullanılır.

Termokupl Bağlantı Şeması

Termokupl bağlantı şeması, devrenin nasıl kurulduğunu gösterir. İki farklı metal telin uçları, sıcaklık farkını ölçmek için bir noktada birleştirilir. Şema şu temel bileşenlerden oluşur:

• Sıcak nokta (junction point): İki metalin birleşim noktası.
• Soğuk uç (cold junction): Sıcaklık referansı için kullanılır.
• Termokupl kabloları: Elektrik sinyalini ileten teller.
• Ölçüm cihazı: Termokuplun ürettiği gerilimi sıcaklık değerine dönüştüren cihaz.

Doğru bağlantı, hassas ölçüm ve güvenlik açısından kritiktir; özellikle endüstriyel uygulamalarda termokupl devresi dikkatli kurulmalıdır.

Termokuplun Kullanım Alanları

• Çelik üretimi: Yüksek sıcaklıkların kontrol edilmesi gereken metalurji süreçlerinde.
• Enerji santralleri: Güvenlik ve sistem performansı izlemede.
• Otomotiv sektörü: Motor sıcaklıklarının izlenmesinde.
• Gıda ve ilaç sektörü: Hassas sıcaklık kontrolü gereken proseslerde.

Bu kullanım alanları, termokuplların ne kadar geniş bir uygulama yelpazesine sahip olduğunu gösterir.

Termokupl Seçimi Nasıl Yapılır?

Doğru termokupl seçimi, hem uzun ömürlü kullanım sağlar hem de ölçüm hassasiyetini artırır. Seçim yaparken dikkat edilmesi gerekenler:

• Sıcaklık aralığı: Yüksek sıcaklıklar için K tipi, düşük sıcaklıklar için T tipi termokupl daha uygundur.
• Ortam koşulları: Nem, basınç, korozif maddeler gibi faktörler göz önünde bulundurulmalıdır.
• Hassasiyet: Uygulamaya uygun tip ve malzeme seçimi ölçüm doğruluğunu doğrudan etkiler.

Termokupl Kalibrasyonu Nasıl Yapılır?

Termokuplların doğru ve güvenilir ölçüm yapabilmesi için düzenli kalibre edilmesi gerekir. Kalibrasyon süreci şu adımlardan oluşur:

• Test noktası belirleme: Çalışma sıcaklık aralığında test noktaları seçilir.
• Referans cihaz: Standart bir sıcaklık ölçüm cihazıyla karşılaştırma yapılır.
• Kalibrasyon sonucu: Sapma tespit edilirse cihaz ayarlanır veya değiştirilir.

Portatif Termokupllar

Portatif termokupllar, taşınabilir uygulamalarda veya geçici sıcaklık ölçümlerinde kullanılır. Hafif ve taşınabilir yapıları sayesinde saha ölçümlerinde hızlı kurulum sağlar; sabit sistem kurulumu gerekmeyen kısa süreli ölçümler için idealdir.

Termokupl Ölçüm Hassasiyeti

Ölçüm hassasiyeti; termokupl tipine, kalibrasyon sıklığına ve izolatör malzemesinin kalitesine bağlıdır. Örneğin T tipi termokupl düşük sıcaklıklarda daha yüksek hassasiyet sunar. Düzenli kalibrasyon ve doğru izolatör seçimi, sinyal kayıplarını minimuma indirir.

Termokupllarda Bakım ve Dayanıklılık

• Dış kaplama bakımı: Korozif ortamlarda düzenli kontrol ve temizlik gerekir.
• Bağlantıların kontrolü: Bağlantılar zamanla gevşeyebilir veya aşınabilir.
• Çalışma sıcaklığının izlenmesi: Önerilen aralığın dışına çıkmak ömrü kısaltır.

RST Elektronik ile Termokupl Seçimi ve Çözümleri

Sıcaklık ölçüm çözümlerinde uzmanlaşmış RST Elektronik, endüstriyel süreçleriniz için ihtiyaç duyduğunuz tüm termokupl çeşitlerini sunar. K tipi, T tipi ve diğer termokupl seçenekleriyle hassas, güvenilir sıcaklık ölçümü sağlarsınız.

Bağlantı şeması, çalışma prensibi veya uygulamanıza en uygun termokupl tipi hakkında teknik destek için bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular (SSS)

Termokupl sinyalini doğrudan PLC'ye bağlayabilir miyim?

Hayır. Termokupl sinyali milivolt düzeyinde çok düşük bir gerilimdir. Bu nedenle doğrudan PLC'ye bağlanamaz; mutlaka bir sıcaklık transmitterine ya da termokupl girişi olan bir modüle ihtiyaç vardır.

Termokupl kablosu ile normal bakır kablo arasında fark var mı?

Evet. Termokupl kabloları, kullanılan metal çiftine uygun özel alaşımlardan üretilir. Standart bakır kablolarla yapılan bağlantılar sıcaklık hatalarına neden olur. Uyumlu kompanzasyon kablosu kullanmak zorunludur.

Farklı tipte termokupllar aynı sistemde birlikte kullanılabilir mi?

Teknik olarak mümkündür, ancak önerilmez. Çünkü her termokupl tipi farklı termoelektrik özelliklere sahiptir ve sinyal işleme açısından karışıklık yaratabilir. Sistem genelinde aynı tip termokupl kullanılması önerilir.

Termokupl uzunluğu ölçüm doğruluğunu etkiler mi?

Evet. Termokupl kablosu ne kadar uzun olursa, ortam gürültüsünden etkilenme riski artar ve sinyal zayıflayabilir. Uzun mesafelerde sinyal kalitesini korumak için uygun ekranlamalı kablo ve transmitter kullanımı önerilir.
