Üniversal Giriş – Çıkışlı Göstergeler

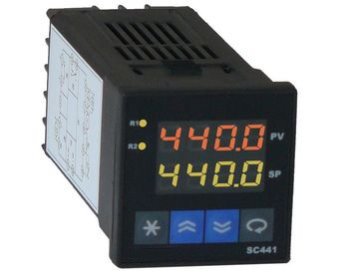

SC441 Model cihazlar, endüstriyel ortamda değişken parametreleri ölçmek dijital olarak bu parametreleri göstermek ve ihtiyaç duyulan kontrolleri sağlamak için tasarlanmış cihazlardır.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Genel Özellikler

• 2 Adet 4 Digit Nümerik Gösterge
• 2 Adet LED Gösterge
• 1 Adet Transmitter Besleme Çıkışı (24Vdc)
• 1 Adet Üniversal Sensör Girişi (TC, RT, mA, mV, V )
• 1 Adet Analog Çıkış (0/4-20mA, 0/2-10V)
• 2 Adet Röle veya Lojik Çıkış (24V)
• 100-240Vac Üniversal veya 24Vac/dc Besleme
• Giriş/Çıkış Modülleri Arası İzolasyon
• 1 Adet RS485 İletişim Modülü
• Auto-Tuning (PID parametrelerinin otomatik ayarı)
• Sensör Arıza Tespiti
• 9 Farklı Röle Fonksiyonu
• ON/OFF, P, PI, PD, PID Kontrol
• Lineer ve Zaman-Oransal Kontrol Çıkışı
• 100ms Örnekleme ve Kontrol Çevrimi

Teknik Özellikler

Besleme Voltajı: 100-240Vac/dc: +%10- %15 veya 24Vac/dc: +%10- %20
Güç Tüketimi: 4W, 6VA
Universal Sensör Girişi(S1): Termokupl :B,E,J,K,L,N,R,S,T,U
İki Telli Transmitter: 4-20 mA
Rezistans Termometre: PT100
Akım: 0/4mA
Gerilim: 0-50mV, 0/2-10V
Transmitter Besleme(TX): 24Vdc (Isc=30mA)
Analog Giriş Empedansları: Termokupl, mV:10MΩ
Akım: 10 Ω
Gerilim: 1M Ω
Analog Çıkış(O1) Akım: 0/4-20mA (RL≤500Ω), Gerilim: 0/2V-10V (RL ≥ 1MΩ )
Röle Çıkışları(R1,R2), Kontak: 250Vac 3A, Lojik Çıkış : 24Vdc 20mA
Kontak Ömrü: Yüksüz: 10.000.000 anahtarlama, 250V 3A Rezistif Yükte: 100.000 anahtarlama
Hafıza: 100 yıl, 100.000 yenileme
Doğruluk: +/- % 0.2
Örnekleme zamanı: 100ms
Ortam sıcaklığı: Çalışma: -10...+55° C, Depolama: -20...+65° C
Koruma sınıfı Ön Panel: IP54, Gövde:IP20
Ölçüler Genişlik: 48mm, Yükseklik: 48mm, Derinlik: 108mm
Pano kesim ölçüleri: 45+/-0,5mm x 45+/-0,5 mm
Ağırlık: 154gr
