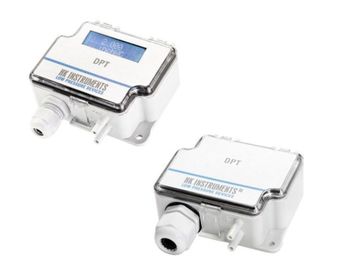

Hava Fark Basınç Transmitteri

Hava Fark basınç transmitteri, iki nokta arasındaki basınç miktarının farkını ölçmek için dizayn edilmiştir. Havalandırma sektöründe , Filtre kirlenmelerinde, Ameliyat odalarında ve bir çok farklı sektörde kullanılmaktadır.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Teknik Özellikler

Ölçüm Aralığı:
Örnekleme zamanı: 0,8 – 4 sn jumper ile seçilebilir
Seçilebilir Ölçüm Birimi: Pa, kPa, mbar , inchWC, mmWC, PSI (jumperle seçilebilir)
Uygun Akışkanlar: Hava ve agresif olmayan gazlar
Ölçüm elemanı: Piezorezistif
Maksimum Basınç: 400kPA
Hassasiyet: ±1,5%
Besleme gerilimi: 24 V DC veya AC
Çıkış Sinyali: 0...10 volt DC (min yük direnci 1 kohm)
4....20mA (maksimum yük direnci 500 ohm)
Material: Gövde ABS, kaplama PC, Basınç Bağlantıları ABS, Tüp yumuşak PVC
Sıcaklık: -10....+50C
Nem: 0...95 % RH
Koruma: IP 54

Model 250	Model 2500	Model 7000
0…25 Pa	-100…+100 Pa	Pa 0…1000 Pa
0…50 Pa	0…100 Pa	0…1500 Pa
0…100 Pa	0…250 Pa	0…2000 Pa
0…250 Pa	0…500 Pa	Pa 0…2500 Pa
-25…+25 Pa	0…1000 Pa	Pa 0…3000 Pa
-50…+50 Pa	0…1500 Pa	Pa 0…4000 Pa
-100…+100 Pa	0…2000 pa	Pa 0…5000 Pa
-150…+150 Pa	0…2500 Pa	0…7000 Pa
