Manyetik By-Pass Seviye Göstergesi

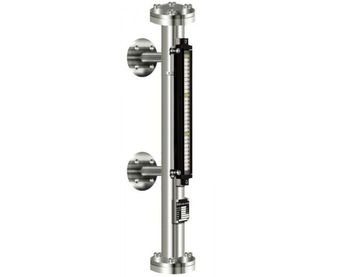

RST-LGs Manyetik Seviye Göstergesi

Çalışma Prensibi

Manyetik Seviye Göstergesi Birleşik kaplar yöntemi gereği tankın içindeki seviye ile, manyetik seviye göstergesinin gövdesi içindeki seviye aynı olmaktadır. Manyetik seviye göstergesi gövdesinde manyetik şamandıra mevcuttur. Bu manyetik şamandıra sıvıyla beraber aşağı yukarı hareket etmektedir.

Şamandıranın aşağı yukarı hareket etmesi ile manyetik seviye göstergesinin dış yüzeyinde bulunan Flapler kırmızıdan beyaza veya beyazdan kırmızıya dönerek seviyenin durumunu göstermektedirler. Flaplerin farklı iki rengi sayesinde seviye dışarıdan kolayca gözlemlenebilmektedir.

  • Makine – kazan
  • Gıda
  • Kimya
  • Isıtma – Soğutma
  • Gemi – Yat
  • Fabrikaların Sıvı seviyelerinin ölçülmesi
  • Vb...
Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Uygulama Yerleri: Sıvılar
Mekanik Bağlantı: Dişli 1/2", 3/4", 1”, DN15, DN20, DN25
Bağlantı Flanşları arası Mesafe: Siparişte Belirtilmelidir
Dayanım Sıcaklığı: 200°C Maks (300 C opsiyonel)
Gövde Malzemesi: Paslanmaz Çelik
Gösterge gövdesi: Alüminyum
Gösterge: Beyaz Kırmız Flap
Dayanım Basıncı: 16 Bar (Opsiyonel: 25 Bar, 40 Bar ve 100Bar)
Boru Çapı: 60,3mm
Şamandıra Çapı: Ø 54 mm
