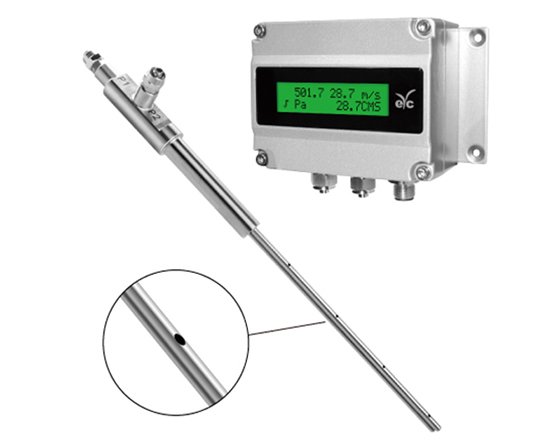

AFMT Ortalama Pitot Tüp Hava Debimetresi

• Paslanmaz çelik gövde, yüksek sıcaklığa dayanımı, korozyon dirençli, toza karşı dirençli,
• EYc mikro diferansiyel transmiter PHM33 veya Çok fonksiyonlu ekranlı PMD33 ile bağlantı
kurarsanız, SD06 veya DPM02, boru hattındaki hava akışının dinamik basıncını (ΔP) ölçmek
ve rüzgar hızını, hava hacmini ve sıcaklığı hesaplamak için harika bir çözümdür.
• Zorlu ortamlarda, egzoz gazı emisyonunda, çevre koruma mühendisliğinde uygulanır,
montaj yeri kısıtlanmaz
• Müşteri ihtiyaçlarına göre özelleştirilebilir
AFMT ve diferansiyel basınç transmitteri, akış ölçümünde sıklıkla kullanılmaktadır. AFMT
üzerindeki birkaç basınç algılama deliği ile, kanal içindeki akışın ortalamasını alabilir ve düz girişin
içinde yeterli alan olmadığında sıkıntının meydana geldiği akış ölçümünde meydana gelen sorunu
çözebiliriz.
AFMT , akışı ölçmek için kanala (tüm çapla birlikte) yerleştirdiğimiz bir probdur . Prob akışla
karşılaştığında, rüzgar tarafında ortalama toplam basınç P1'i ve rüzgar yönünde statik basınç
P2'yi algılar ve alır. AFMT daha sonra toplam basınç ile statik basınç (yani) dinamik basınç (∆P) ve
ortalama akış hızı (V) arasındaki farkı ölçerek akış hızını alır.

Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikler

Marka / Menşei: eYc-Tech / Taiwan
Ürün Tipi: AFMT Ortalama Pitot Tüp
Ölçüm Akışkanı: Hava
Çalışma basıncı: Maks. 10 bar
Çalışma sıcaklığı: Maks. 250 ° C
Kurulum bağlantısı: 4 ... 12 "altında 3/4" PT hareketli diş
18 ... 40 "altında 1" PT hareketli diş
Çıkış bağlantısı : 1/8 "G iç dişli veya 1/4" G iç dişli
Ölçüm malzemesi: Paslanmaz çelik 316
Bağlantı dişi malzemesi: Bakır veya paslanmaz çelik (isteğe bağlı)
