Şamandıralı hat tipi debimetre, endüstriyel tesislerde ekonomik ve güvenilir akış ölçümü için en çok tercih edilen rotametre teknolojisidir. İstanbul merkezli RST Elektronik olarak, plastik tüplü şamandıralı debimetre sistemleri ile su, hava ve gaz akışlarının hassas ölçümünde maliyet etkin çözümler sunuyoruz. Hat tipi rotametre teknolojimiz, kolay kurulum ve bakım avantajları ile endüstriyel proseslerinizde güvenilir performans sağlar.

Şamandıralı Hat Tipi Debimetre Nedir ve Çalışma Prensibi

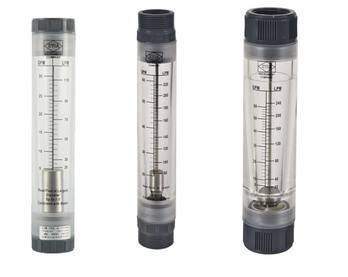

Şamandıralı hat tipi debimetre, değişken alan ilkesi ile çalışan mekanik bir akış ölçüm cihazıdır. Bu rotametre sistemi, konik PVC tüp içerisinde hareket eden paslanmaz çelik şamandıra ile akışkan debisini görsel olarak gösterir. Hat tipi şamandıralı debimetre, doğrudan boru hattına monte edilerek anlık debi takibi sağlar.

Çalışma Mekanizması

Şamandıralı rotametre sisteminde akışkan, aşağıdan yukarıya doğru konik tüp içerisinden geçer. Artan akış miktarı ile şamandıra yukarı hareket ederek, kalibreli skala üzerinde anlık debi değerini gösterir. PVC gövde yapısı sayesinde hafif ve ekonomik bir çözüm sunar.

Teknik Avantajlar

• Görsel Okuma: Anlık debi takibi için şeffaf tüp tasarımı
• Ekonomik Malzeme: PVC gövde ile maliyet avantajı
• Dayanıklı Şamandıra: 316 paslanmaz çelik yapı
• Kolay Kurulum: Hat tipi montaj kolaylığı

Teknik Özellikler ve Performans Parametreleri

Yapısal Malzemeler

• Gövde Malzemesi: PVC (Polivinil Klorür)
• Şamandıra: 316 paslanmaz çelik
• Conta: Silikon kauçuk O-ring
• Tüp: Şeffaf PVC, konik yapı

Ölçüm Kapasiteleri

• Su Debi Aralığı: 2,5-25 L/H ile 450-1100 L/dk arası
• Hava Debi Aralığı: 0,3-3 m³/H ile 500-1400 m³/H arası
• Hassasiyet: ±3% tam skala
• Okuma Kolaylığı: Net görsel skala

Bağlantı ve Montaj Özellikleri

• Bağlantı Çapları: 1/2" - 3" BSP veya NPT dişli
• Montaj Tipi: Hat tipi, dikey pozisyon
• Bağlantı Standartları: BSP, NPT dişli seçenekleri
• Montaj Kolaylığı: Hızlı kurulum ve demontaj

İşletme Koşulları

• Maksimum Sıcaklık: 60°C
• Maksimum Basınç: 10 Bar
• Çevre Sıcaklığı: 0-50°C
• Çalışma Ortamı: Endüstriyel koşullar

Şamandıralı Rotametre Uygulama Alanları

Kimyasal Endüstri

Şamandıralı hat tipi debimetre, kimyasal proseslerde agresif olmayan sıvıların ölçümünde kullanılır. PVC malzeme yapısı belirli kimyasallara karşı direnç gösterir. Çözücü transferi, proses suyı kontrolü ve kimyasal dozajlama sistemlerinde ekonomik çözüm sunar.

Makine Üreticileri

Endüstriyel makine üretiminde şamandıralı rotametre, soğutma sıvısı kontrolü, hidrolik sistem takibi ve yağlama sistemlerinde kullanılır. Kompakt tasarımı ile makine üzerine entegrasyon kolaylığı sağlar.

Isıtma ve Soğutma Sistemleri

HVAC uygulamalarında şamandıralı debimetre, chiller devrelerinde, fan coil ünitelerinde ve ısı değiştiricilerinde akış kontrolü sağlar. Enerji verimliliği için kritik debi takibi yapar.

İlaç Endüstrisi

Farmasötik üretimde non-GMP uygulamalarda şamandıralı hat tipi debimetre kullanılır. Proses suyu, temizlik sıvıları ve auxiliary sistemlerde ekonomik ölçüm çözümü sunar.

Tekstil Endüstrisi

Tekstil üretim proseslerinde boya banyosu, durulama suları ve kimyasal banyolarında şamandıralı rotametre kullanılır. Sürekli akış kontrolü ile kaliteli üretim sağlar.

Su Arıtma ve Atık Su

Su arıtma tesislerinde ham su girişi, kimyasal dozajlama ve filtre backwash sistemlerinde şamandıralı debimetre tercih edilir. Düşük maliyetli ölçüm çözümü sunar.

Fırın Üreticileri

Endüstriyel fırın sistemlerinde hava akışı kontrolü, gaz besleme sistemleri ve soğutma devrelerinde şamandıralı hat tipi debimetre kullanılır.

Plastik Tüplü Rotametre Avantajları

Ekonomik Çözüm

Şamandıralı hat tipi debimetre, metal tüplü sistemlere göre %40-60 daha ekonomik maliyetle akış ölçümü sağlar. Yatırım maliyetlerini minimize ederek ROI'yi artırır.

Hafif Yapı

PVC malzeme kullanımı ile hafif yapı sağlanır. Montaj kolaylığı ve taşıma avantajı sunar. Ağır metal sistemlere alternatif hafif çözüm.

Kolay Bakım

Şamandıralı rotametre sistemleri minimum bakım gereksinimi ile çalışır. Temizlik ve kalibrasyon işlemleri basit prosedürlerle yapılır.

Görsel Kontrol

Şeffaf PVC tüp sayesinde anlık akış durumu görsel olarak takip edilebilir. Operatör müdahalesi gerektirmeden anlık durum kontrolü sağlar.

Kurulum ve Montaj Rehberi

Montaj Öncesi Hazırlık

Şamandıralı hat tipi debimetre montajında boru hattı temizliği kritiktir. Kaynak kalıntıları ve kirletici maddeler temizlenmelidir. Akış yönü kontrol edilmeli ve uygun pozisyon belirlenmeli.

Doğru Montaj Pozisyonu

• Dikey Montaj: Şamandıra hareketi için zorunlu
• Akış Yönü: Aşağıdan yukarıya doğru
• Düz Hat Gerekliliği: En az 5D giriş, 2D çıkış mesafesi
• Titreşim Koruması: Mekanik titreşimlerden uzak montaj

Bağlantı Detayları

BSP veya NPT dişli bağlantılarda uygun sızdırmazlık malzemesi kullanılmalıdır. Aşırı tork uygulanmamalı, PVC malzeme dikkate alınmalıdır.

RST Elektronik Şamandıralı Debimetre Üstünlükleri

Kaliteli Malzeme Seçimi

İstanbul'da üretilen şamandıralı hat tipi debimetre sistemlerimizde yüksek kalite PVC malzeme ve 316 paslanmaz çelik şamandıra kullanılır. Avrupa standartlarında üretim kalitesi sağlanır.
