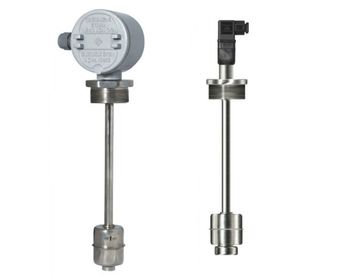

RST-LB/LS Şamandıralı Seviye Transmitteri

Manyetik Seviye Kontrol Cihazları

Manyetik Seviye Kontrol Cihazları Kontak Analog Çıkışlı 4-20 mA , 0-10 Volt, Ohm (Direnç)

Çalışma Prensibi

Sıvı Seviye Transmitteri şamandıranın içindeki mıknatıs sabit bir manyetik etki oluşturur. Sıvı seviye transmitteri içinde bulunduğu sıvının seviyesinin yükselmesi ve alçalması ile şamandıra sıvıyla beraber aşağı, yukarı hareket eder.

Şamandıranın aşağı, yukarı hareket etmesiyle Direnç ve Reed kontakın oluşturmuş olduğu yapı ile analog sinyal üretilir. Bu analog sinyal 4-20mA veya 0- 10 Volt veya Ohm çıkışlı olabilir Üretilen bu sinyaller ile Seviyenin durumu dijital olarak gözlemlenebilmektedir. Seviyenin durumu gözlenebilmesi nedeniyle en çok tercih edilen seviye ölçüm yöntemlerinden bir tanedir.

  • Arıtma
  • Makine – kazan
  • Gıda
  • Kimya
  • Isıtma – Soğutma
  • Gemi – Yat
  • Fabrikaların Sıvı seviyelerinin ölçülmesi
  • Vb...
Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Uygulama Yerleri: Sıvılar
Mekanik Bağlantı: 1 1/4, veya 2” veya Flanş Bağlantı,
Besleme Voltajı: 8- 38 Volt DC
Analog Çıkış: 4-20mA, 0 – 10 Volt, 0- 5 Volt, Ohm
Dayanım Sıcaklığı: -20…….+150°C
Gövde Malzemesi: 304 SS veya 316 SS Paslanmaz Çelik
Dayanım Basıncı: 30 Bar ( Max),
Bağlantı Şekli: Dikey
Şamandıra Çapı: 43mm veya 52mm veya 73 mm
Elektriksel Bağlantı: DIN 43650 Soketli Veya Buat
Koruma Sınıfı: IP 65
