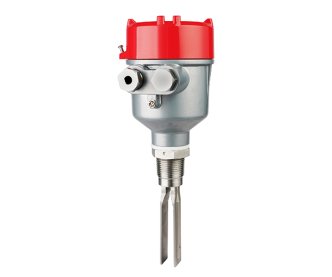

Sıvı İçin Titreşimli Çatal Seviye Şalteri DMS VP Serisi

Çalışma Prensibi

VP versiyonu çatal sensörleri mekanik bir rezonans sistemi kullanır. Mekanik eleman, sensörlerin elektronik devresi tarafından uyarılır ve rezonansta tutulur. Piezoelektrik kristale bir elektrik sinyali uygulanır. Bu elektriksel uyarım fiziksel deformasyona neden olur.
Kristal, sırayla doğal rezonans frekansında prob elemanının titreşimini yaratır. Çatalın çevresinde hiçbir malzeme bulunmadığında titreşim titreşimi elektronik devre tarafından sönümlenir ve algılanır. Bu, röle çıkışında ve yerel LED göstergesinde bir değişikliğe neden olur.

Kullanım alanları:

• Enerji santrali, kül silosu, kül bunker, rezervuar, egzoz gazı arıtma tankı, yakıt deposu vb.
• Petrol sahası, ham petrol veya rafine edilmiş petrol depolama tankı, üç fazlı ayırıcı, çökeltme tankı, kanalizasyon tankı vb.
• Kimya endüstrisi, damıtma kulesi, amonyak su deposu, zehirli sıvı tankı vb.
• Çimento - Taş tankı, çimento silosu, cüruf depolama silosu vb.
• Su arıtma, Gıda, ilaç, çevrekoruma, kağıt ve diğer endüstriler.
• Çimento - Taş tankı, çimento silosu, cüruf depolama silosu vb.

• PDF l Teknik Özellikler

Teknik Özellikler:

• Muhafaza malzemesi: Alüminyum Koruma sınıfı: IP65 Prob ve dişli parçaları malzemesi: SUS 304 Proses bağlantısı: 1" BSPT / G Çalışma Gerilimi: 24VAC, 24VDC, 220VAC, 110VAC Güç
• Tüketimi: 10mA
• Çıkış sinyali: DPDT rölesi, 220 VAC, 5A; 30 VDC 3A
• Frekans: 355...365Hz
• Anahtarlama gecikmesi: <1,0s
• Elektrik bağlantıları: M20x1,5
• Kontrol göstergesi: Yeşil Güç Kaynağı, Kırmızı Anahtarlama durumu
• Ortam sıcaklığı: -30 ila +60 C
• Proses sıcaklığı: -30...+80°C / +150 °C
• Proses basıncı: Maks.2,0 MPa
• Ortamın yoğunluğu: daha fazla 0,7g/dm3
• Ortamın viskozitesi: 1,0...10 000 cSt
• Islak uzunluk: Maks. 2000 mm
