Açık Kanal Ultrasonik Debimetre

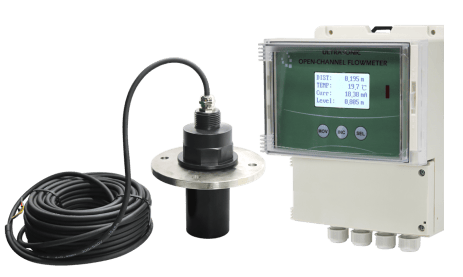

Açık Kanal Flowmeter

Açık kanal ultrasonik debimetreler bir kanaldaki anlık ve toplam debi miktarını ölçen ve kayıt eden ürünlerdir. Açık kanal ultrasonik akış ölçerler ölçüm yapılacak kanalın üstüne monte edilen temassız ürünlerdir. Ürünün temassız olması ve IP68 koruma sınıfına sahip olması nedeniyle bakım gerektirmez ve yağmurdan etkilenmez. Açık kanal ultrasonik flowmeter anlık, toplam debi ve seviye bilgilerini ekranda gösterip ayrıca dahili hafızasına kaydeder.

Ultrasonik Debimetre Uygulama Alanları

  • Açık Kanllarda Debi Ölçümü
  • Evsel Atık Kanalları debi ölçümü
  • Kamu ve Belediylerin açık kanal hatlarının debi ölçümü
  • Savak mevcut olan derelerde debi ölçüm

Teknik Dökümanlar

  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması

Ultrasonik Debimetre Teknik Özellikleri

  • Güç Kaynağı: DC24V (+%5) 0,2A; AC220V (+%20) 0,1A ;Opsiyonel DC12V
  • Ekran: Arkadan aydınlatmalı LCD
  • Akış Hızı Aralığı: 0,0000~99999L/S veya m3/h
  • Maksimum Birikimli Akış: 9999999/9 m3/h
  • Seviye Değişimi Doğruluğu: 1 mm veya tam aralığın %0,2'si (hangisi daha büyükse)
  • Çözünürlük: 1 mm
  • Analog Çıkış: 4-20mA, anlık akışa karşılık gelir
  • Röle Çıkışı: Standart 2 röle çıkışı (6 röleye kadar opsiyonel)
  • Seri İletişim: RS485, MODBUS-RTU standart protokolü
  • Ortam Sıcaklığı: -40°C~70°C
  • Ölçüm Döngüsü: 1 saniye (seçilebilir 2 saniye)
  • Parametre Ayarı: 3 indüksiyon düğmesi / uzaktan kumanda
  • Kablo rakoru: PG9 /PG11/PG13.5
  • Dönüştürücü Muhafaza Malzemesi: ABS
  • Dönüştürücü Koruma Sınıfı: P67
  • Sensör Seviye Aralığı: 0~4.0m; diğer seviye aralıkları da mevcuttur
  • Kör bölge: 0,20m
  • Sıcaklık Telafisi: Probtaki entegre
  • Basınç Değeri: 0.2MPa
  • Işın Açısı: 8° (3db)
  • Kablo Uzunluğu: 10m standart (1000m'ye kadar uzatılabilir)
  • Sensör Malzemesi: ABS, PVC veya PTFE (isteğe bağlı)
  • Sensör Koruma Sınıfı: P68
  • Bağlantı: Vida (G2) veya flanş (DN65/DN80/vb.)
