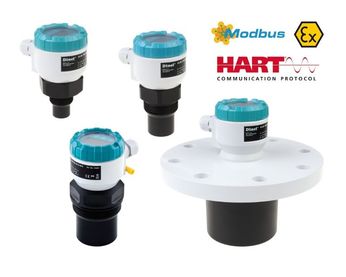

ULM-70 Ultrasonik Seviye Transmitteri

• Dinel ULM 70 Ultrasonik Seviye Transmitteri Seviye ölçümünde kullanılmaktadır.
• Ölçülen Değerler Display üzerinde çok hızlı bir şekilde gösterilir.
• ULM 70 Ultrasonik Seviye Transmitter ölçülecek malzeme olmassa dahi kolayca ayar yapılabilmektedir.
• ULM 70 ATEX Sertifikalı olup Ex-Proof özelliği sayesinde patlama, yangın vb. riskli ortamlarda kullanılabilmektedir.
• Yanlış yankı sinyallerini giderme özelliğine sahiptir.
• Bölge Sıcaklık kompanzasyonu özelliğine sahiptir.
• Akım Çıkışı 4-20mA HART® Protokollü, ve RS-485 MODBUS iletişim özelliğine sahiptir.
• Display Modül Sayesinde Seviye ölçüm ayarlarını diğer cihazlara kopyalama özelliğine sahiptir.
• Horn Anten ile kullanılması halinde köpük, büyük katı parçacıklı vb zor şartlara sahip ürünlerin seviyelerini ölçmekte kullanılmaktadır
• Yüksek konstranta sahip OLED ekrana sahiptir
• Gelişmiş akıllı sinyal işleme özelliğine sahiptir.
• Yanlış sinyal haritalama özelliğine sahip olması nedeniyle hataları ortada.
• Su arıtma tesislerinde, Kimyasal seviye ölçüm proseslerde, petro kimya tesislerinde, gıda sektöründe yoğun olarak tercih edilmektedir.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Teknik Özellikleri

ÖlçümAralığı:
ULM-70-02: 0,15.....2Mt.
ULM-70-06: 0,25.....6Mt.
ULM-70-10: 0,4......10Mt.
ULM-70-20: 0,5......20Mt.
Besleme Voltajı: 18.....36V DC, 18...30 ULM-70xi İçin
Haberleşme: RS485 MODBUS RTU (Opsiyonel)
Analog Çıkış: 4-20mA HART®
Çalışma Şartları:
ULM-70-02; 06: -30....+70°C
ULM-70-10; 20: -30....+60°C
Sensor Penceresi: PVDF, Housing PP+HDPE
Sensor Dışı: PVDF
Koruma Sınıfı: IP67
Çözünürlük:
ULM-70-02; 10: < 1mm
ULM-70-06: < 2mm
ULM-70-10: < 2,5mm
Hassasiyet: 0,15 %
Çalışma Frekansları:
ULM-70-02: 120 kHz
ULM-70-06: 75 kHz.
ULM-70-10: 50 kHz.
ULM-70-20: 50 kHz.
Damping Zamanı: 0....99s
Ölçüm Period Zamanı: 1...4s
Maksimum Sistem basıncı: 0.1MPa
Mekanik Bağlantı:
ULM-70-02: G 1"
ULM-70-06: G 1½''
ULM-70-10: G 2¼''
ULM-70-20: Flanş
Ses Koni Açısı: -3 dB de 10 degree
ULM-70-02; 10: 10°
ULM-70-06: 14°
ULM-70-20: 12°
Kompanzasyon: Isı kompanzasyonu
Sertifikalar: ATEX Sertifikası; CE Sertifikası
