Otomasyon Sistemi Nedir? Bileşenleri ve Çalışma Prensibi
Bir otomasyon sistemi, bir üretim veya proses hattındaki fiziksel büyüklükleri (basınç, sıcaklık, seviye, debi, pH gibi) ölçen, bu verileri işleyen ve önceden tanımlanmış mantığa göre saha ekipmanını insan müdahalesi olmadan yöneten donanım ve yazılım bütünüdür. Otomasyon kavramının genel tanımına ve avantajlarına Otomasyon Nedir? yazımızdan ulaşabilirsiniz; bu içerikte ise doğrudan sistemin iç mimarisine, bileşenlerine ve sinyal akışına odaklanıyoruz.
Otomasyon sistemi kurmayı planlayan bir işletme için asıl soru "otomasyon nedir" değil, "bu sistem hangi parçalardan oluşuyor ve saha verisi nasıl karar mekanizmasına dönüşüyor" sorusudur. Aşağıda bu mimariyi katman katman inceliyoruz.
Otomasyon Sistemi Ne İşe Yarar?
Otomasyon sisteminin temel işlevi, sürecin kritik parametrelerini sürekli izlemek, sapma durumunda otomatik müdahale etmek ve tüm bu verileri raporlanabilir hale getirmektir. Bu sayede işletmeler üç alanda doğrudan kazanım elde eder: insan hatasından kaynaklanan sapmaların azalması, 7/24 kesintisiz süreç takibi ve enerji/hammadde tüketiminin optimize edilmesi. Sektöre özel otomasyon projelendirme ve devreye alma süreçleri için RST Elektronik Otomasyon Hizmetleri sayfamızdan mühendislik desteği talep edebilirsiniz.

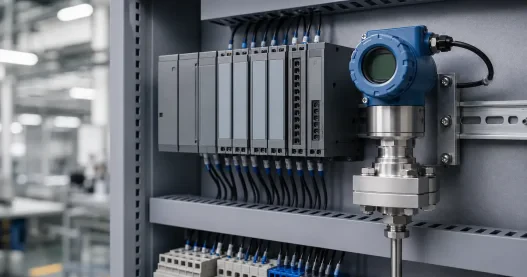

Otomasyon Sisteminin Temel Bileşenleri
Her otomasyon sistemi, ölçüm yapan, karar veren ve harekete geçiren üç ana katmandan oluşur. Bu katmanların her biri kendi içinde farklı donanım gruplarına ayrılır.
Sensörler ve Transmitterler
Sistemin girdi katmanıdır. Sensörler fiziksel büyüklüğü (basınç, sıcaklık, seviye, debi, nem) algılar; transmitterler ise bu ham sinyali 4-20 mA, HART veya dijital protokollere çevirerek kontrol katmanına iletir. RST Elektronik ürün gamında bu katman için şu enstrümanlar kullanılır:
- Basınç ölçüm enstrümanları — proses hattındaki basınç transmitterleri
- Seviye ölçüm enstrümanları — tank ve silo seviye takibi
- Nem ve sıcaklık ölçüm enstrümanları — ortam ve proses koşulları
- Termokupl ve PT100 ölçüm cihazları — yüksek hassasiyetli sıcaklık ölçümü
Bu bileşenlerin çalışma mantığını detaylı incelemek için Transmitter Nedir?, PT100 Sensörü Nedir ve Nasıl Çalışır? ve Su Seviye Sensörü Nedir? yazılarımıza bakabilirsiniz.
PLC ve Kontrol Üniteleri
Sensörlerden gelen veriyi işleyen ve tanımlı mantığa (ladder logic, PID kontrol vb.) göre çıkış sinyali üreten katmandır. PLC ve kontrol röle modülleri, örneğin bir seviye sensöründen gelen sinyale göre bir vanayı açıp kapatabilir veya bir alarm tetikleyebilir. RST Elektronik'in TeraCom Endüstriyel Kontrol Modülleri ve analitik ve kontrol ölçüm cihazları bu katmanda saha seviyesinde karar verme işlevi görür.
SCADA ve HMI Yazılımları
SCADA (Supervisory Control and Data Acquisition) yazılımı, PLC'lerden toplanan veriyi operatöre görselleştirir, tarihsel trend oluşturur ve uzaktan müdahaleye izin verir. HMI panelleri ise saha operatörünün sistemle doğrudan etkileşim kurduğu arayüzlerdir. Bu katman, otomasyon sistemini "kör" çalışan bir mekanizmadan, izlenebilir ve denetlenebilir bir sürece dönüştürür.
Datalogger ve Veri Kayıt Katmanı
Ölçülen verinin zaman damgalı olarak kayıt altına alınması, hem yasal uyumluluk (örneğin gıda soğuk zinciri) hem de süreç iyileştirme analizleri için gereklidir. Datalogger cihazları bu katmanda görev alır; çalışma prensibini Datalogger Nedir? yazımızda inceleyebilirsiniz.
Otomasyon Sistemi Nasıl Çalışır? Sinyal Akışı
Bir otomasyon sisteminde veri, aşağıdaki sırayla katmanlar arasında dolaşır:
| Adım | Katman | İşlev |
|---|---|---|
| 1 | Sensör / Transmitter | Fiziksel büyüklüğü ölçer, elektrik sinyaline çevirir |
| 2 | PLC / RTU | Sinyali işler, tanımlı mantığa göre karar üretir |
| 3 | Aktüatör (vana, motor, röle) | Karar doğrultusunda fiziksel müdahaleyi uygular |
| 4 | SCADA / HMI | Süreci operatöre görselleştirir, uzaktan kontrol sağlar |
| 5 | Datalogger / Bulut | Veriyi kayıt altına alır, raporlama ve analiz sağlar |
Bu döngü saniyeler içinde sürekli tekrarlanır; sistemin "otomatik" olmasının nedeni, bu beş adımın insan müdahalesi olmadan işlemesidir.
Yarı Otomasyon ve Tam Otomasyon Farkı
| Kriter | Yarı Otomasyon | Tam Otomasyon |
|---|---|---|
| İnsan müdahalesi | Karar aşamasında operatör onayı gerekir | Karar ve uygulama tamamen sistemde |
| Uygulama alanı | Değişken proseslerde, düşük hacimli üretimde | Standart, yüksek hacimli süreçlerde |
| Yatırım maliyeti | Görece düşük | Başlangıçta yüksek, uzun vadede verimli |
| Hata toleransı | Operatör kontrolü sayesinde esnek | Sıkı devreye alma ve bakım süreci gerektirir |
Sektörlere Göre Uygulama Alanları
Gıda ve İçecek
Sıcaklık ve nem takibinin yasal zorunluluk olduğu üretim ve depolama hatlarında otomasyon sistemi, kritik kontrol noktalarını (CCP) sürekli izler ve sapma durumunda otomatik alarm üretir.
Su ve Atık Su Arıtma
Seviye ve debi ölçümüne dayalı otomasyon, pompa ve vana kontrolünü optimize ederek enerji tasarrufu sağlar. Detaylı bilgi için Su Seviye Sensörü Nedir? yazımıza bakabilirsiniz.
Kimya ve Proses Endüstrisi
Basınç ve sıcaklık dalgalanmalarının güvenlik riski taşıdığı proseslerde otomasyon sistemi, tanımlı eşik değerleri aştığında otomatik kapatma (shutdown) senaryolarını devreye alır.
Doğru Otomasyon Sistemi Seçiminde Dikkat Edilmesi Gerekenler
- Proseste ölçülecek fiziksel büyüklükler ve gerekli hassasiyet seviyesi
- Saha koşulları (patlayıcı ortam, sıcaklık aralığı, nem oranı)
- Mevcut PLC/SCADA altyapısıyla haberleşme protokolü uyumu (4-20 mA, HART, Modbus)
- Veri kayıt ve raporlama gereksinimleri (yasal uyumluluk dahil)
- Uzun vadeli bakım, kalibrasyon ve teknik servis desteği
Otomasyon sistemlerinin mühendislik ve tasarım tarafını daha derinlemesine öğrenmek isteyenler için Kontrol ve Otomasyon Mühendisliği Nedir? yazımız faydalı bir tamamlayıcı kaynaktır.
Sıkça Sorulan Sorular
1. Otomasyon sistemi ile otomasyon mühendisliği aynı şey midir?
Hayır. Otomasyon sistemi, sahada kurulan donanım ve yazılım bütününü ifade eder; otomasyon mühendisliği ise bu sistemlerin tasarımını, kurulumunu ve optimizasyonunu yapan mühendislik disiplinidir.
2. Bir otomasyon sistemi kurmak için hangi bileşenler zorunludur?
Minimum düzeyde bir sensör/transmitter, bir kontrol ünitesi (PLC veya röle modülü) ve bir aktüatör gereklidir. SCADA ve datalogger katmanları, izlenebilirlik ve raporlama ihtiyacına göre eklenir.
3. Mevcut manuel bir hattı otomasyona geçirmek ne kadar sürer?
Süreç, ölçülecek parametre sayısına ve saha altyapısına göre değişir; küçük ölçekli bir hat için birkaç haftalık mühendislik ve devreye alma süreci yeterli olabilir.
4. Otomasyon sisteminde veri kaybı riski var mıdır?
Datalogger katmanı ve yedekli haberleşme protokolleri kullanıldığında veri kaybı riski minimize edilir; kritik proseslerde yerel kayıt ve bulut senkronizasyonu birlikte kullanılır.
5. Hangi sektörler için özel otomasyon sistemi tasarımı gerekir?
Gıda, su arıtma, kimya, enerji ve ilaç sektörleri; hem regülasyon hem de proses hassasiyeti nedeniyle sektöre özel otomasyon mimarisi gerektirir.
Proses tipinize uygun sensör, transmitter ve kontrol ünitesi kombinasyonunu belirlemek için RST Elektronik mühendislik ekibiyle iletişime geçebilirsiniz.
