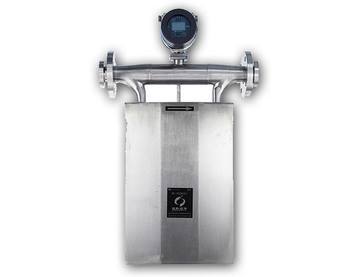

U Tipi Coriolis Kütlesel Akış Ölçer

U Tipi Coriolis Kütlesel Akış Ölçer

DMS-KFU U tipi Kütlesel akış ölçer Proses endüstrisi için standart yüksek performansa sahip ürünlerdir. U tipi kütlesel akış ölçer hemen hemen bütün akışkanlar için çok yüksek doğruluk ve hassasiyet sunmaktadır. Kimyasal uygulamalardaki proses kontrolünde, gıda ve içecek endüstrisindeki konsantrasyon ölçümlerinde petrol ve gaz endüstrisindeki transfer, dolum ve nakliye ölçümlerinde kullanılmaktadır. U tipi kütlesel akış ölçer düşük sıcaklıklardaki LNG tipi gazlar debisini ölçmekte optimum bir cihazdır. -200… +350 gibi düşük ve yüksek sıcaklıklarda ayrıca 1000 Bara kadarki basınçlarda uygun opsiyonlara sahiptir.

  • U-şekilli bükülmüş boru tasarımı
  • Tüm endüstriler ve tüm prosesler akışkan transferinde kullanılmaktadır.
  • Sıvılar ve gazlar için üniversal ölçüm prensibi
  • Çok değişkenliğe sahip akışkanlarda kütlesel akış, yoğunluk ve sıcaklık ölçümü
  • Yüksek ölçüm Hassasiyeti: tipik olarak ± %0.2, ±%0.1 veya isteğe bağlı olarak: ± 0.05%
  • Akışkanların fiziksel özelliklerinden ve akış profilinden bağımsız olarak ölçüm yapma yeteceği
  • Kurulumu kolay
  • Akışkan değişiminden sonra yeniden kalibrasyon gerektirmez
  • Montaj için hiçbir düz mesafe gerektirmez
  • Sıcaklık veya basınç kompanzasyonuna ihtiyaç duymaz.
  • Periyodik bir kalibrasyon gerektirmez.
Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Tip: DMS-KFU
Kullanım Yeri: Hemen Hemen bütün sektörler ve Bütün sıvılar
Boru Çapı: DN3 - DN300
Debi Ölçüm Aralığı: 1kg ile 1000 ton/h
Bağlantı: ANSI, DIN, JIS, or Sanitary Tri-Clamp flanges
Basınç: Maks 16 Bar (40 Bardan 1000 Bar opsiyonel)
Sıcaklık: -50….+150 C(350C ops.)
Hassasiyet: 0.2/ 0.1/ 0.05% (Liquid), 0.5% (gas)
Yoğunluk: 0.2 to 3.0 g/cm3
Tekrarlanabilirlik: 0.001 g/cm3
Sıcaklık Hassasiyet: ±1.0°C
Koruma: IP67
Sertifikalar: ATEX, CE, ISO9001, ISO14001, OHSAS18001
Haberleşme: RS485 (RTU Modbus), HART (-HART option)
Pulse Çıkışı: 0 to 10 kHz
Akım Çıkışı: 4-20mA
Besleme Gerilimi: 24VDC, 220VAC

Coriolis kütlesel debimetreler Nedır?

Coriolis kütlesel debimetreler, bir akışkanın (genellikle sıvı veya gaz) akış hızını ve kütlesel akış miktarını doğrudan ölçmek için kullanılan hassas cihazlardır. Bu debimetreler, Coriolis etkisini kullanarak çalışır ve bu nedenle adını bu etkiden almıştır.

Nasıl Çalışırlar?

Coriolis debimetreler, bir boru hattına monte edilmiş bir tüp veya boru içinde akışkanın akmasını sağlar. Bu tüp, genellikle bir şekilde titizlikle titreştirilir. Akışkan tüp içinde hareket ederken, titreşimler Coriolis etkisine neden olur. Coriolis etkisi, bir dönme hareketinin, hareket eden bir nesnenin doğrusal hareketi üzerindeki etkisidir. Bu etki, dönen bir referans çerçevesinde hareket eden bir nesnenin görünen ivmesini etkiler.

Coriolis debimetrelerinde, akışkanın tüp içindeki hareketi nedeniyle tüp titreşir ve bu titreşimler ölçülür. Bu titreşimler, akışkanın kütlesi ve hızıyla doğrudan ilişkilidir. Bu sayede, debimetre akışkanın kütlesel debisini doğrudan ölçebilir.

Coriolis Debimetre Avantajları ve Kullanım Alanları

Coriolis kütlesel debimetrelerin bazı avantajları şunlardır:

  1. Yüksek Hassasiyet: Çok hassas ölçümler yapabilirler ve genellikle yüksek doğrulukla çalışırlar.
  2. Çok Yönlülük: Farklı akışkanlar için uygun olabilirler ve geniş bir akış aralığında çalışabilirler.
  3. Düşük Basınç Kaybı: Boru hattına minimum basınç kaybıyla monte edilebilirler.
  4. Dayanıklılık: Mekanik yapısı nedeniyle dayanıklıdırlar ve uzun süreli kullanım için uygundurlar.

Bu debimetreler, birçok endüstriyel uygulamada yaygın olarak kullanılır. Kimyasal, petrol ve gaz, gıda ve içecek, ilaç, su ve atık su arıtma tesisleri gibi birçok sektörde kütlesel akış ölçümü için tercih edilirler.

Coriolis kütlesel debimetreler, akışkanların kütlesel debisini doğrudan ölçmek için güvenilir ve hassas bir çözüm sunarlar. Yüksek hassasiyetleri ve geniş kullanım alanlarıyla birlikte, birçok endüstriyel proses için önemli bir araçtır. Ancak, uygun şekilde kurulmaları ve kalibre edilmeleri önemlidir, böylece doğru ve güvenilir ölçümler sağlanabilir.
