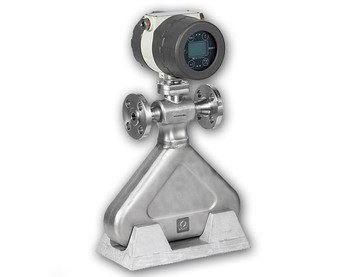

Üçgen Tipi Coriolis Kütlesel Akış Ölçer

Üçgen Tipi Coriolis Kütlesel Akış Ölçer

DMS-KF-üçgen Üçgen Tipi Kütlesel akış ölçer Ölçü kontrol endüstrisi içint yüksek performansa sahip ürünlerdir. Üçgen tipi Coriolis akış ölçer hemen hemen bütün akışkanlar için çok yüksek doğruluk ve yüksek hassasiyet sunmaktadır. Kimyasal uygulamalardaki proses kontrolünde, gıda ve içecek endüstrisindeki konsantrasyon ölçümlerinde, petrol ve gaz endüstrisindeki transfer, dolum ve nakliye ölçümlerinde kullanılmaktadır. Üçgen tipi Coriolis Debimetre düşük sıcaklıklardaki LNG tipi gazların debisini ölçmekte mükemmel bir tercihtir. -200…+350 gibi düşük ve yüksek sıcaklıklarda ayrıca 1000 Bara kadarki basınçlarda uygun opsiyonlara sahiptir.

  • Üçgen şekilli bükülmüş boru tasarımı
  • Tüm endüstrilerde ve tüm proseslerde akışkanın transferinde ve akışkanın ölçümünde kullanılmaktadır.
  • Sıvılar ve gazlar için üniversal ölçüm prensibine sahiptir.
  • Farklı değişkenliğe sahip sıvı ve gazlarda kütlesel akış, yoğunluk ve sıcaklık ölçümünü yapmaktadır.
  • Yüksek ölçüm Hassasiyetine sahiptir standart olarak olarak ± %0.2, ±%0.1 veya isteğe bağlı olarak ± 0.05% hassasiyetle imal edilebilir.
  • Akışkanların fiziksel özelliklerinden ve akış profilinden bağımsız olarak ölçüm yapma yeteneğine sahiptir.
  • Kurulumu kolaydır.
  • Akışkan değişimlerinde yeniden kalibrasyon gerektirmez
  • Montaj için düz boru mesafesi gerektirmez
  • Sıcaklık veya basınç doğrulamasına ihtiyaç duymaz.
  • Periyodik bir kalibrasyon gerektirmez.
Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Tip: DMS-KF-Üçgen
En Yaygın Kullanım Yeri: CNG / LNG / LPG
Boru Çapı: DN10 - DN25
Debi Ölçüm Aralığı: 0 - 1500kg/h ile 0 - 10 ton/h
Bağlantı: ANSI, DIN, JIS, or Sanitary Tri-Clamp flanges
Basınç: Maks 16 Bar (40 Bardan 1000 Bar opsiyonel)
Sıcaklık: -50….+150 C(350C ops.)
Hassasiyet: 0.2/ 0.1/ 0.05% (Liquid), 0.5% (gas)
Yoğunluk: 0.2 to 3.0 g/cm3
Tekrarlanabilirlik: 0.001 g/cm3
Sıcaklık Hassasiyet: ±1.0°C
Koruma: IP67
Sertifikalar: ATEX, CE, ISO9001, ISO14001, OHSAS18001
Haberleşme: RS485 (RTU Modbus), HART (-HART option)
Pulse Çıkışı: 0 to 10 kHz
Akım Çıkışı: 4-20mA
Besleme Gerilimi: 24VDC, 220VAC

Coriolis kütlesel debimetreler Nedır?

Coriolis kütlesel debimetreler, bir akışkanın (genellikle sıvı veya gaz) akış hızını ve kütlesel akış miktarını doğrudan ölçmek için kullanılan hassas cihazlardır. Bu debimetreler, Coriolis etkisini kullanarak çalışır ve bu nedenle adını bu etkiden almıştır.

Nasıl Çalışırlar?

Coriolis debimetreler, bir boru hattına monte edilmiş bir tüp veya boru içinde akışkanın akmasını sağlar. Bu tüp, genellikle bir şekilde titizlikle titreştirilir. Akışkan tüp içinde hareket ederken, titreşimler Coriolis etkisine neden olur. Coriolis etkisi, bir dönme hareketinin, hareket eden bir nesnenin doğrusal hareketi üzerindeki etkisidir. Bu etki, dönen bir referans çerçevesinde hareket eden bir nesnenin görünen ivmesini etkiler.

Coriolis debimetrelerinde, akışkanın tüp içindeki hareketi nedeniyle tüp titreşir ve bu titreşimler ölçülür. Bu titreşimler, akışkanın kütlesi ve hızıyla doğrudan ilişkilidir. Bu sayede, debimetre akışkanın kütlesel debisini doğrudan ölçebilir.

Coriolis Debimetre Avantajları ve Kullanım Alanları

Coriolis kütlesel debimetrelerin bazı avantajları şunlardır:

  1. Yüksek Hassasiyet: Çok hassas ölçümler yapabilirler ve genellikle yüksek doğrulukla çalışırlar.
  2. Çok Yönlülük: Farklı akışkanlar için uygun olabilirler ve geniş bir akış aralığında çalışabilirler.
  3. Düşük Basınç Kaybı: Boru hattına minimum basınç kaybıyla monte edilebilirler.
  4. Dayanıklılık: Mekanik yapısı nedeniyle dayanıklıdırlar ve uzun süreli kullanım için uygundurlar.

Bu debimetreler, birçok endüstriyel uygulamada yaygın olarak kullanılır. Kimyasal, petrol ve gaz, gıda ve içecek, ilaç, su ve atık su arıtma tesisleri gibi birçok sektörde kütlesel akış ölçümü için tercih edilirler.

Coriolis kütlesel debimetreler, akışkanların kütlesel debisini doğrudan ölçmek için güvenilir ve hassas bir çözüm sunarlar. Yüksek hassasiyetleri ve geniş kullanım alanlarıyla birlikte, birçok endüstriyel proses için önemli bir araçtır. Ancak, uygun şekilde kurulmaları ve kalibre edilmeleri önemlidir, böylece doğru ve güvenilir ölçümler sağlanabilir.
