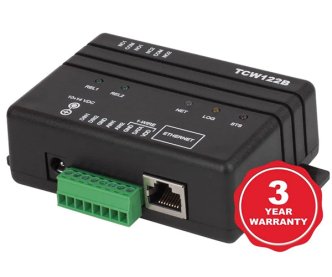

IP Watchdog modülü TCW122B-WD

TCW122B-WD, arıza korumalı bir izleme sistemi için özel olarak tasarlanmış bir IP gözlemci izleme modülüdür. Modül, sırasıyla ICMP yankı isteğini veya ICMP yankı yanıtını göndererek veya alarak cihazların veya ağların işlevselliğini kontrol eder. Belirli bir süre ICMP yankısı (ping) olmazsa uygun röle etkinleştirilir. Bu, izlenen cihazı veya ağ anahtarını yeniden başlatabilir.

TCW122B-WD'nin iki dijital ve iki analog girişi vardır. İki rölenin normalde açık ve normalde kapalı kontakları vardır. İzlenen parametrelerin her biri için (sıcaklık, nem, analog voltaj ve dijital girişin durumu), belirli koşullarda SNMP tuzağı gönderilebilir.
Röleler uzaktan (WEB ve/veya SNMP) veya ping varlığında/yokluğunda otomatik olarak etkinleştirilebilir.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Özellikler

• Parola korumalı, web tabanlı yapılandırma ve kontrol;
• "Kuru kontak" ve "lojik seviye" modlarına sahip 2 dijital giriş;
• 0 ila 60VDC aralığında 2 analog giriş;
• NO ve NC kontaklı 2 röle;
• 2 sıcaklığa (TST1XX) veya sıcaklık/neme (TSH2xx) kadar 1 kablolu arayüz sensörler;
• SNMP v.1 desteği, SNMP tuzak uyarıları;
• Uyarı koşulları için SNMP tuzakları;
• HTTP ve SNMP bağlantı noktası değişimi;
• VLAN, MAC adresi filtreleme;
• ICMP gözlemci izleme;
• Uzaktan ürün yazılımı güncellemesi.

Uygulamaları

• Küçük ve orta ölçekli ağların gözlemci izlemesi;
  Sunucu odalarında sıcaklık ve nemin izlenmesi;
  ISP ağlarının kontrolü ve yönetimi;
  Elektrikli cihazların uzaktan kontrolü.

Uyumlu Sensörler

• 1-Wire sıcaklık sensörü TST100
• 1-Tel sıcaklık sensörü TST103
• AC voltaj dedektörü TSV100
• Duman dedektörü TSS8830R
• 1-Tel nem ve sıcaklık sensörü TSH202
• 1-Tel nem ve sıcaklık sensörü TSH206
• Manyetik kapı sensörü TSD800

Teknik Özellikler

• Fiziksel özellikler

• Boyutlar: 109 x 82 x 32 mm

• Ağırlık: 110 gr
  • Çevresel sınırlar

• Çalışma sıcaklığı aralığı: -20 ila 55°C

• Depolama sıcaklığı aralığı: -25 ila 60°C

• Çalışma bağıl nem aralığı: %5 - 85 (yoğuşmasız)
  • Garanti

• Garanti süresi: 3 yıl
  • Güç kaynağı

• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 14 VDC

• Akım tüketimi (her iki röle de AÇIK durumdayken): 0,2 A @ 12 VDC
  • Ethernet bağlantısı
  10 Mbit/s aktarım hızı
  Yalnızca yarı çift yönlü mod
  Otomatik anlaşma desteklenmiyor
  • Dijital girişler

• İzolasyon: Yalıtılmamış

• Mod: Kuru kontak veya Lojik seviye

• Maksimum giriş voltajı: +5,5VDC

• Yüksek mantık seviyesi için minimum giriş voltajı: +2,5VDC

• Düşük mantık seviyesi için maksimum giriş voltajı: +0,8VDC

• Örnekleme hızı: 10 ms

• Dijital filtreleme zaman aralığı: 30 ms
  TCW122B-WD_R4.8 - Aralık 2022 Sayfa 2
  • Analog girişler

• İzolasyon: Yalıtılmamış

• Tür: Tek uçlu

• Çözünürlük: 10 bit

• Mod: Gerilim

• Giriş Aralığı: 0 ila 60 VDC

• Doğruluk: ±%1

• Örnekleme Hızı: Kanal başına 37,6 ms (64 örneğin ortalama değeri)

• Giriş Empedansı: 1 mega-ohm (min.)
  • Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)

• Kontak akımı değeri: 3 A @ 24 VDC/30 VAC (dirençli yük)

• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem

• Temas direnci: 50 mili-ohm maks. (başlangıç ​​değeri)

• Minimum darbe çıkışı: Nominal yükte 1 Hz

• DİKKAT: Cihazda herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölelerin kontak hatlarında.
  3 Amper değerinde harici sigortalar veya kısa devre akımı sınırlayıcı devre kesiciler,
  Bağlantı hatlarının aşırı akım koruması için kullanılır.
  • 1-Kablolu arayüz

• Çıkış voltajı (+VW): 5,3 ± 0,2 VDC

• Maksimum çıkış akımı (+VW): 0,2 A
  • Dahili FLASH bellek

• Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir hafıza döngüsüdür.)
