Sıcaklık ve nem veri kayıt cihazı TCW210-TH

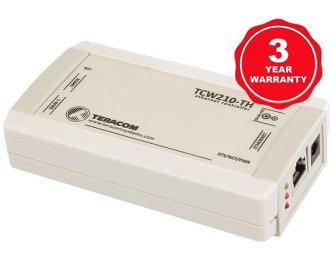

Sıcaklık ve Nem Datalogger TCW210-TH

TCW210-TH, Ethernet arayüzlü bir sıcaklık ve nem veri kaydedicisidir. Gerçek zamanlı sıcaklık, nem ve çiğlenme noktası verileri ve grafikleri, standart bir web tarayıcısı kullanılarak görüntülenebilir (özel bir yazılıma gerek yoktur). Cihaz izlenen tüm parametreleri dahili FLASH hafızasında saklar. Kayıtlar önceden belirlenen zaman aralığında ve/veya alarm modunda yapılır.

Bellek kapasitesi, her dakika kayıt yaparak en az 36 gün kaydetmenize olanak tanır. Günlük dosyası zaman zaman HTTP Posta hizmeti aracılığıyla sunucunuza yüklenebilir. Kaydedici FLASH bellekte dairesel bir arabellek kullanır. Dolduğunda yeni veriler eskilerinin yerini alır. Bu şekilde FLASH bellek her zaman tam bir kayıt tutar. Güvenlik nedeniyle günlüğü silme komutu yoktur. Günlüğün tamamının bir kopyası her zaman indirilebilir.

TCW210-TH sıcaklık veya sıcaklık-nem sensörlerini destekler. Hepsi 1 kablolu bir arayüze veya RS485 aracılığıyla daha güçlü bir MODBUS RTU'ya bağlanabilir. Maksimum sensör sayısı 8'dir ve iki arayüzden hangisinin kullanıldığı önemli değildir. TCW210-TH, özel uzak sunuculara (HTTP Post) bağlanabilir. Bu mesajın yükü bir XML veya JSON dosyasıdır. Dosyalar izleme parametrelerinin güncel değerlerini içerir.

HTTP mesajı düzenli olarak veya önceden ayarlanmış alarm koşullarına göre gönderilebilir. M2M uygulamaları için SNMP, MODBUS/TCP ve HTTP/API gibi standart protokoller de mevcuttur. TCW210-TH, ThingSpeak sunucusuyla iletişimi destekler. Dört farklı parametre (kanal) aynı anda işlenebilmektedir. Yerel bir ThingSpeak sunucusunun nasıl kurulacağını buradan öğrenin.

Teknik Dökümanlar

Özellikleri

  • 70000'e kadar kayıt için veri kaydedici;
  • 1-Wire ve MODBUS RTU sensör desteği;
  • HTTP API komutları;
  • İstemci-sunucu sistemleri için XML/JSON durum dosyalarının periyodik HTTP/HTTPS Gönderisi;
  • SNMP v.2 desteği;
  • SNMP, alarm uyarısı gibi en fazla 5 alıcıyı yakalar;
  • MODBUS TCP/IP desteği;
  • TLS şifrelemeli SMTP;
  • TLS 1.0, TLS 1.1 ve TLS 1.2 desteği;
  • alarm uyarısı gibi 5 alıcıya kadar e-posta;
  • ThingSpeak servis desteği;
  • NTP desteği;
  • Yapılandırmaların yedeklenmesi/geri yüklenmesi;
  • Dinamik DNS desteği;
  • 10/100 Mb Ethernet bağlantısı;
  • Otomatik MDIX;
  • HTTP, SNMP ve MODBUS TCP/IP için bağlantı noktası değiştirme;
  • Şifre korumalı WEB tabanlı konfigürasyon ve kontrol;
  • Genişletilmiş çalışma sıcaklığı aralığı;
  • Geniş güç kaynağı voltaj aralığı;
  • Uzaktan ürün yazılımı güncellemesiUygulamaları

Uygulama

  • SOHO çevresel izleme
  • Endüstriyel işlemler veri kaydı
  • Veri merkezi çevresel izleme
  • Yiyecek ve içecek mağazaları için sıcaklık ve nem izleme

Uyumlu Sensörler

  • MODBUS RTU arayüzlü TST300 ile hassas sıcaklık sensörü
  • 1-Tel sıcaklık sensörü TST103
  • 1-Wire Pt100 vericisi TST200
  • 1-Tel nem ve sıcaklık sensörü TSH206
  • MODBS RTU arayüzlü nem ve sıcaklık sensörü TSH300
  • Üçüncü parti MODBS RTU nem ve sıcaklık sensörleri

Teknik Özellikler

  • Fiziksel özellikler
  • Boyutlar: 130 x 70 x 30 mm
  • Ağırlık: 140 gr
  • Çevresel sınırlar
  • Çalışma sıcaklığı aralığı: -20 ila 55°C
  • Depolama sıcaklığı aralığı: -25 ila 60°C
  • Çalışma bağıl nem aralığı: %5 - 85 (yoğuşmasız)
  • Garanti
  • Garanti süresi: 3 yıl
  • Güç Gereksinimleri
  • Giriş Voltajı: 10 ila 28 VDC
  • Giriş Akımı: 170 mA @ 12 VDC
  • 1-Kablolu ve RS485 arayüzü
  • Çıkış voltajı (+VW): 5,0 ± 0,3 VDC
  • Maksimum çıkış akımı (+VW): 0,2 A
  • Dahili FLASH bellek
  • Dayanıklılık: 100 000 döngü (Her ayar değişikliği bir hafıza döngüsüdür.)
