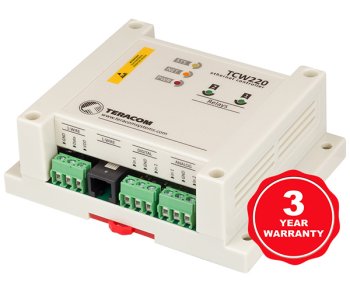

Ethernet veri kaydedici TCW220

Ethernet veri kaydedici TCW220 | Istanbul Veri Kayıt Cihazları

Yaygın veri toplama uygulamalarında kullanıma yönelik bir Ethernet veri kaydedici TCW220'dir. İki ayrı girişe ve iki adet 10 bit çözünürlüklü analog girişe sahiptir. Karbon dioksit, 0/20 mA, AC/DC akım, sıcaklık, nem vb. için olanlar da dahil olmak üzere sekiz adede kadar Teracom 1-Wire sensörü, 1-Wire arayüzü tarafından desteklenir. Tipik olarak açık ve normalde kapalı kontaklara sahip iki röle ayrıca Ethernet veri kaydediciye dahil edilmiştir.
İzlenen tüm metriklerin önceki bir zaman dilimi için veya bir alarma yanıt olarak kaydedilme seçeneği vardır. Bellek en az 36 gün boyunca her dakikaya ait kayıtları saklayabilir. Özel bir sunucuda, günlük dosyası rutin olarak HTTP Postası aracılığıyla gönderilebilir.

Zaman zaman HTTP Posta hizmeti, izlenen tüm parametreleri içeren bir XML/JSON dosyasını sunucunuza yükleyebilir. Yanıt sunucusu örneğin talimatları röle kontrolüne iletebilir. SCADA sistemi bu şekilde kurulur. Röleler, izlenen parametrelerin durumuna göre yerel olarak veya uzaktan (WEB, SNMP, HTTP, MODBUS TCP/IP vb. aracılığıyla) açılabilir. Her parametre için en fazla beş alıcı e-posta ve SNMP tuzaklarını alabilir. Ayrıca XML/JSON durum dosyalarını içeren bir HTTP mesajı da uyarı mesajı gönderebilir.

Teknik Dökümanlar

Özellikler

  • 70000'e kadar kayıtla bağımsız Ethernet veri kaydedici;
  • parola korumalı web tabanlı yapılandırma ve kontrol;
  • "kuru kontaklı" iki dijital giriş
  • 0 ila 10VDC aralığına sahip, 10 bit çözünürlüklü 2 analog giriş;
  • Analog girişler için çarpan ve ofset;
  • NO ve NC için kontaklı iki röle;
  • 8 Teracom sensörü 1-Wire arayüzü üzerinden bağlanabilir;
  • SNMP sürüm 2 desteği; SNMP, alarm uyarısı gibi en fazla 5 alıcıyı yakalar;
  • MODBUS TCP/IP desteği;
  • TLS 1.0, TLS 1.1 ve TLS 1.2 desteği;
  • Alarm uyarısı gibi en fazla 5 alıcıya e-posta göndermek;
  • XML/JSON durum dosyaları;
  • HTTP API komutları;
  • NTP desteği;
  • Dinamik DNS desteği;
  • İstemci-sunucu sistemleri için standart HTTP postası;
  • Uzaktan ürün yazılımı güncellemesi.

Desteklenen sensörler

  • 1 telli sıcaklık sensörü TST100
  • 1 kablolu bağlantılı sıcaklık sensörü TST103
  • 1 telli nem ve sıcaklık sensörü TSH202
  • 1 kablolu bağlantılı TSH206 nem ve sıcaklık sensörü
  • 1 telli galvanik izolasyonlu AC/DC akım sensörü TSC200
  • 1 kablolu bağlantıya sahip TSV200 galvanik izolasyonlu gerilim sensörü
  • 1 telli galvanik izolasyonlu 0/20mA devre vericisi TSA200
  • 1 telli karbondioksit sensörü TSG200

Teknik Özellikleri

  • fiziksel özellikler
  • Boyutlar: 115 x 90 x 40 mm
  • Ağırlık: 170 gr
  • Çalışma sıcaklığı aralığı: -20 ila 55 °C
  • Depolama sıcaklığı aralığı: -25 ila 60 °C
  • Çalışma bağıl nem aralığı: %5-85 (yoğuşmasız) •
  • Garanti süresi: 3 yıl
  • Güç Gereksinimleri
  • Giriş voltajı: 10 ila 28 VDC
  • Giriş akımı: 240 mA @ 12 VDC (tüm röleler açık)
  • Yalıtım: Yalıtımsız
  • Durum: kuru kontak Maksimum giriş voltajı: 5,5 VDC
  • Örnekleme hızı: 10 ms
  • Dijital filtreleme aralığı: 30 ms TCW220_R4.20
  • Analog girişler
  • Yalıtım: Yalıtımsız
  • Tip: tek uç Çözünürlük: 10 bit
  • Durum: Gerilim
  • Giriş aralığı: 0 ila 10 VDC Doğruluk: ±%1
  • Örnekleme hızı: Kanal başına 500 mS (ortalama 500 örnek)
  • Giriş direnci: 150 kiloohm (min.)
  • Röle çıkışları
  • Tip: C formu (N.O. ve N.C. kontaklar)
  • Kontak akımı: 3 A @ 24 VDC/30 VAC (dirençli yük)
  • İlk Yalıtım Direnci: 100 megohm (min) @ 500 VDC
  • Mekanik dayanıklılık: 10.000.000 kullanım
  • Elektriksel dayanıklılık: 3 A dirençli yük ile 100.000 işlem
  • Temas direnci: 50 miliohm'a kadar. (Orijinal değeri)
  • Minimum darbe çıkışı: Nominal yükte 1 Hz • 1 telli bağlantı
  • Çıkış Gerilimi (VW): 5,0 ± 0,3 VDC
  • Maksimum çıkış akımı (VW): 0,2A
  • Dahili FLASH bellek
  • Dayanıklılık: 100.000 döngü (her konfigürasyon değişikliği bir bellek döngüsüdür.)

Uygulamaları

  • Tek başına veya sistem ethernet veri günlüğü
  • Isıtıcı veya soğutucu kontrolü
  • Küçük ve büyük SCADA sistemleri
  • Depolama tesisleri için Ethernet veri kaydedici
  • Endüstriyel işlem otomasyonu;
  • Endüstriyel çevresel izleme;
  • Mantar ve şaraphane çevresel izleme ve kontrol.
