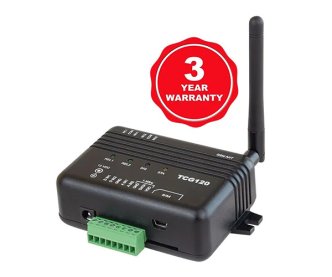

GSM-GPRS Uzaktan izleme kontrolörü TCG120

GSM-GPRS Mobil izleme | Uzaktan Kontrol Cihazı

TCG120, mobil şebekeler üzerinden GSM-GPRS uzaktan izleme ve kontrol için bir IO kontrol cihazıdır. İki dijital giriş, iki analog giriş var. 1-Wire arayüzü, dört adete kadar Teracom nem ve sıcaklık sensörünü destekler. İki rölesi normalde açık ve normalde kapalı kontaklara sahiptir.

Röleler uzaktan (SMS veya HTTP API komutu ile) veya yerel olarak - izlenen parametrenin durumundan etkinleştirilebilir . Röleyi aynı anda yalnızca bir parametre yönetebilir, ancak her parametre için uyarı koşulları için e-posta veya SMS gönderilebilir.

TCG120 uzak sunuculara bir bağlantı (HTTP Post) başlatabilir. Bu gönderinin yükü, izlenen parametrelerin geçerli değerleri olan XML dosyasıdır.

HTTP postası periyodik olarak veya önceden ayarlanmış alarm koşullarında gönderilebilir. Bu, GSM-GPRS uzaktan izleme ve kontrol için istemci-sunucu sistemlerinde çok kullanışlıdır.

Kontrolör, bağımsız bir cihaz olarak veya veri toplama ( SCADA ) sistemlerinin bir parçası olarak kullanılabilir.

Teknik Dökümanlar

Özellikler

  • Dört bantlı GSM bağlantısı;
  • USB (Windows kurulum programı) veya SMS yoluyla kurulum;
  • “kuru kontak” ve “lojik seviye” modlarına sahip 2 dijital giriş;
  • 0 ila 60VDC aralığında 2 analog giriş;
  • NO ve NC kontaklı 2 röle çıkışı;
  • 4 adede kadar Teracom sıcaklık ve nem-sıcaklık sensörü için 1 kablolu destek;
  • SMS alarm uyarıları (5 numaraya kadar);
  • E-posta alarm uyarıları (en fazla 5 e-posta alıcısı), TLS destekli SMTP;
  • Tek çağrı kontrolü – röleler 100'e kadar numaradan tek bir çağrıyla kontrol edilebilir;
  • İtme modu – XML verileri HTTP posta yoluyla uzak bir sunucuya gönderilir;
  • HTTP API komutları;
  • USB veya GPRS üzerinden cihaz yazılımı güncellemesi.

Uygulamaları

  • Çevresel izleme ve araç kontrolü;
  • Sıcaklık ve nem kontrolü;
  • Sokak aydınlatmasının uzaktan kumandası;
  • Endüstriyel işlem otomasyonu;
  • Ev ve ofis alarm sistemleri;
  • İlaç ve gıda depolarının izlenmesi.

Uyumlu Sensörler

  • 1-Wire sıcaklık sensörü TST100
  • 1-Tel sıcaklık sensörü TST103
  • 1-Tel nem ve sıcaklık sensörü TSH202
  • 1-Tel nem ve sıcaklık sensörü TSH206

Teknil Özellikler

  • Fiziksel özellikler
  • Boyutlar: 107x72x32 mm
  • Ağırlık: 130 gr
  • Montaj: duvar
    Çevresel sınırlar
  • Çalışma Sıcaklığı: 0 ila 40°C
  • Depolama Sıcaklığı: -25 ila 60°C
  • Ortamın Bağıl Nemi: %5 - 85 (yoğuşmasız)
    Standartlar ve Sertifikalar
  • Güvenlik: EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013; EN 61010-1:2010
    EMC: EN 55022:2010, EN 55024:2010, EN 61000-3-2:2014, EN 61000-3-3:2013
    EN 301489-1 V1.9.2, EN 301489-7 V1.3.1
    RFSU: EN 301511 V9.0.2
  • Yeşil Ürün: RoHS
    Garanti
  • Garanti süresi: 3 yıl
    Güç Gereksinimleri
  • Giriş Voltajı: 10 ila 28 VDC
  • Giriş Akımı: 240 mA @ 12 VDC
    Hücresel arayüz
  • Standartlar: GSM/GPRS
  • Bantlar: 850/900/1800/1900 MHz
  • GPRS çoklu yuva sınıfı: 12, 1~12 yapılandırılabilir
  • GPRS terminal cihazı sınıfı: Sınıf B
  • GSM Faz 2/2+ ile uyumlu: Sınıf 4 (2W@850/ 900MHz), Sınıf 1 (1W@1800/1900MHz)
  • SIM kart boyutu: Standart
  • Anten konektörü: SMA-F
    Analog girişler
  • İzolasyon: Yalıtılmamış
  • Tür: Tek uçlu
  • Çözünürlük: 10 bit
  • Giriş Aralığı: 0 ila 60 VDC
  • Doğruluk: ±%1
  • Örnekleme Hızı: Kanal başına 500 mS (500 örneğin ortalama değeri)
  • Giriş Empedansı: 1 mega-ohm (min.)
    TCG120 _R1.19 - Ekim 2023 Sayfa 4
    Dijital girişler
  • İzolasyon: Yalıtılmamış
  • Tip: Kuru kontak ve lojik seviye
  • Dijital girişler için minimum yüksek seviye giriş voltajı: +2,5VDC
  • Dijital girişler için maksimum düşük seviyeli giriş voltajı: +0,8VDC
  • Dijital girişler için maksimum giriş voltajı: +5,5VDC
  • Örnekleme hızı: 10 mS
  • Dijital filtreleme zaman aralığı: 30mS
    Röle çıkışları
  • Tip: Form C (N.O. ve N.C. kontaklar)
  • Kontak akımı değeri: 3 A @ 24 VDC, 30 VAC (dirençli yük)
  • Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC
  • Mekanik dayanıklılık: 10 000 000 işlem
  • Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem
  • Temas direnci: Maksimum 50 miliohm. (başlangıç ​​değeri)
  • Darbe çıkışı: Nominal yükte 0,1 Hz
    • 1-Kablolu arayüz
    Çıkış voltajı: 5,0 ± 0,3 VDC
    Maksimum çıkış akımı: 200 mA
    • Dahili FLASH bellek
  • Dayanıklılık: 100.000 döngü (Her röle durumu ve ayar değişikliği bir bellek döngüsüdür)
