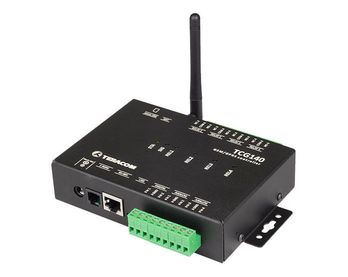

GSM-GPRS uzaktan IO modülü TCG140

TCG140, mobil ağlar üzerinde dağıtılmış izleme ve kontrol sağlayan bir GSM-GPRS uzak IO modülüdür. Modül, bağımsız bir cihaz olarak veya veri toplama (SCADA) sistemlerinin bir parçası olarak kullanılabilir.
GSM-GPRS uzak IO modülünde iki adet dijital “kuru kontak” girişi, 0-10V aralığında iki analog giriş ve 0-10V veya 0-20mA aralığında iki analog giriş bulunur. Müşteri, GUI aracılığıyla analog girişlerin modunu ayarlar.

Cihaz 1-Wire ve RS-485 (MODBUS RTU) arayüzlerini desteklemektedir. Her iki arayüz de, iki arayüz arasında rastgele bir oranda paylaşılan 8 adede kadar sensör taşıyabilir.

Cihaz izlenen tüm parametreleri dahili FLASH belleğe kaydeder. Kayıtlar önceden ayarlanan zaman aralığında ve/veya alarm koşulunda yapılır. Günlük dosyası, HTTP Post aracılığıyla periyodik olarak özel bir sunucuya yüklenebilir.

Cihazın normalde açık ve normalde kapalı kontakları olan dört rölesi vardır. Röleler uzaktan (SMS, çağrı veya HTTP API komutu) veya yerel olarak etkinleştirilebilir. Lokal aktivasyon için izlenen parametrelerden biri röleye atanır – parametrenin alarm durumu röleyi etkinleştirir.
TCG140, uzak özel sunuculara bağlantı (HTTP Post) başlatabilir. Bu gönderinin yükü, izlenen parametrelerin geçerli değerlerini içeren XML dosyasıdır. HTTP Gönderisi periyodik olarak veya alarm koşulları altında gönderilebilir. HTTP Gönderisine yanıt olarak, geçişin etkinleştirilmesi veya bazı ayarların değiştirilmesi için bir HTTP API komutu döndürülebilir.

HTTP Gönderi uyarısına ek olarak cihaz, en fazla 5 SMS ve e-posta alıcısına ekstra uyarı olarak SMS ve/veya e-posta gönderebilir.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Özellikler

• Dört bantlı GSM bağlantısı;
• USB (Windows kurulum programı) veya SMS yoluyla kurulum;
• 2 dijital “kuru kontak” girişi;
• 8'e kadar Teracom sensörü için 1 kablolu arayüz;
• 8 adede kadar MODBUS RTU sensörü için RS-485 arayüzü;
• 0-10VDC aralığına sahip 2 analog giriş;
• 0-10VDC veya 0-20mA modlu 2 analog giriş (WEB kontrolü);
• NO ve NC kontaklı 4 röle çıkışı;
• 52000 kayda kadar veri kaydedici;
• Veri kaydedici dosyasının uzak bir HTTP sunucusuna periyodik olarak yüklenmesi;
• HTTP Gönderisi – XML verileri periyodik olarak uzak bir HTTP sunucusuna gönderilir;
• HTTP API komutları;
• SMS alarm uyarıları (5 numaraya kadar);
• E-posta alarm uyarıları (en fazla 5 e-posta alıcısı), TLS destekli SMTP;
• 5 numaraya kadar röleler için tek çağrı kontrolü;
• USB veya GPRS üzerinden cihaz yazılımı güncellemesi.

Uygulamaları

• Nem, sıcaklık ve CO2 izleme;
• Taşıtlar için mobil çevre izleme;
• Akıllı şehirler için sokak aydınlatma kontrolü;
• Endüstriyel işlemlerin veri kaydı;
• Uzak su pupm istasyonu izleme;
• İlaç ve yiyecek tesislerinin izlenmesi.

Uyumlu Sensörler

• MODBS RTU arayüzlü nem ve sıcaklık sensörü TSH300
• 1 kablolu arayüz TSH206 ile nem ve sıcaklık sensörü
• 1-Wire arayüzlü sıcaklık sensörü TST103
• 1-Wire Pt100 vericisi TST200
• MODBUS RTU arayüzlü TST300 ile hassas sıcaklık sensörü
• Üçüncü parti MODBS RTU sensörleri
• 1-Telli karbondioksit sensörü TSG200
• 1-Tel galvanik izole edilmiş AC / DC akım sensörü TSC200
• TSV200 1-Tel arayüzlü galvanik izole gerilim sensörü
• 1-Wire galvanic izole edilmiş 0 / 20mA akım döngüsü vericisi TSA200

Teknik Özellikler

• Fiziksel özellikler

• Boyutlar: 158 x 119 x 32 mm

• Ağırlık: 470 gr

• Montaj: duvar ve DIN rayı
  • Çevresel sınırlar

• Çalışma Sıcaklığı: -20 ila 55°C

• Depolama Sıcaklığı: -25 ila 60°C

• Ortamın Bağıl Nemi: %5 - 85 (yoğuşmasız)
  • Standartlar ve Sertifikalar

• Güvenlik: EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, EN 62311:2008
  EMC: EN 55022:2010, EN 55024:2010, EN 61000-3-2:2014, EN 61000-3-3:2013
  EN 301489-1 V1.9.2, EN 301489-7 V1.3.1
  RFSU: EN 301511 V9.0.2

• Yeşil Ürün: RoHS
  • Garanti
  Garanti süresi: 3 yıl
  • Güç Gereksinimleri

• Giriş Voltajı: 10 ila 24 VDC
• Giriş Akımı: 340 mA @ 12 VDC
  • Hücresel arayüz

• Standartlar: GSM/GPRS

• Bantlar: 850/900/1800/1900 MHz

• GPRS çoklu yuva sınıfı: 12, 1~12 yapılandırılabilir

• GPRS terminal cihazı sınıfı: Sınıf B

• GSM Faz 2/2+ ile uyumlu: Sınıf 4 (2W@850/ 900MHz), Sınıf 1 (1W@1800/1900MHz)

• SIM kart boyutu: Mikro

• Anten konektörü: SMA-F
  • Analog girişler

• İzolasyon: İzole edilmemiş

• Tür: Tek uçlu

• Çözünürlük: 10 bit

• Mod (Analog giriş 1 ve 2): Gerilim

• Mod (Analog giriş 3 ve 4): Gerilim / Akım (WEB arayüzü seçilebilir)

• Giriş Aralığı: 0 ila 10 VDC, 0 ila 20 mA

• Doğruluk: ±%1
• Örnekleme Hızı: Kanal başına 500 mS (250 örneğin ortalama değeri)

• Giriş Empedansı: 1 mega-ohm (min.)
  Akım modu için dahili direnç: 410 ohm
  • Dijital girişler

• İzolasyon: İzole edilmemiş

• Tür: Kuru kontak

• Örnekleme hızı: 10 mS

• Dijital filtreleme zaman aralığı: 30mS
  • Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)
• Kontak akımı değeri: 3 A @ 24 VDC, 30 VAC (dirençli yük)
• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem

• Temas direnci: Maksimum 50 miliohm. (başlangıç ​​değeri)

• Darbe çıkışı: Nominal yükte 0,1 Hz
  • Dijital sensör arayüzleri (1 Kablolu ve RS-485)

• Çıkış voltajı: 5,0 ± 0,3 VDC

• Maksimum çıkış akımı (her iki arayüz için): 200 mA
  • Dahili FLASH bellek

• Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir hafıza döngüsüdür.)
