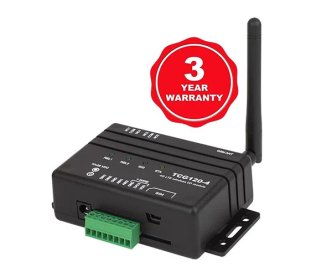

4G LTE kablosuz G/Ç modülü TCG120-4

TCG120-4, 4G LTE kablosuz I/O modülüdür. Cihaz, 4G'ye ek olarak 3G ve GSM-GPRS'yi de destekliyor, bu da onu herhangi bir mobil ağ kapsama alanıyla bir noktadan iletişim kurabilen bir son mil modülü olarak iyi bir seçim haline getiriyor. İletişim teknolojisinin seçimi varsayılan olarak otomatiktir ancak kurulum sırasında düzeltilebilir.

Cihazın giriş/çıkış çevre birimleri 2 dijital giriş, 2 analog giriş ve normalde açık ve normalde kapalı kontaklara sahip iki röleden oluşur. Ayrıca modül, 4 adede kadar Teracom sensörünün bağlanabileceği 1-Wire arayüzünü destekler.

Cihazın ilk kurulumu standart bir tarayıcı kullanılarak grafik arayüz üzerinden yapılır. Sahada cihaz, SMS veya HTTP API komutlarıyla uzaktan kurulabilir.

Cihaz çevrimdışı modda çalışabilir. Bu modda röleler, izlenen parametrelerden herhangi birinin (dijital/analog girişler veya sensörler) alarm durumuyla etkinleştirilebilir. Bu sayede cihaz bazı süreçleri doğrudan kontrol edebiliyor.

4G LTE kablosuz I/O modülü, denetleyici kontrol ve veri toplama (SCADA) sistemlerinin bir parçası olabilir. Bu amaçla M2M iletişimi için desteklenen protokoller kullanılır: HTTP API ve MQTT.

HTTP API kullanılması durumunda modül periyodik olarak tüm durumunu XML veya JSON dosyası aracılığıyla gönderir. MQTT kullanıldığında yalnızca belirli bir parametre gönderilebilir.
MQTT, bant genişliği en az olan ağlarda bile çalışacak şekilde optimize edilmiştir. Fiyat ve teklif almak için bugün bizimle iletişime geçin: satis3@rst-elektronik.com

Özellikler:

• 4G LTE, 3G ve 2G bağlantısı;
• USB üzerinden WEB arayüzü üzerinden kurulum;
• 2 dijital (“kuru kontak”) giriş;
• 0 ila 60VDC aralığında 2 analog giriş;
• Normalde açık ve normalde kapalı kontaklara sahip 2 röle çıkışı;
• 4 adede kadar Teracom sensörü için 1-Kablo desteği;
• SMS alarm uyarıları (5 numaraya kadar);
• SMTP üzerinden TLS desteği;
• E-posta alarm uyarıları (en fazla 5 e-posta alıcısı);
• GSM Coğrafi Konum*;
• MQTT desteği;
• XML/JSON durum dosyasıyla Periyodik HTTP Gönderisi;
• HTTP API veya SMS komutlarıyla uzaktan kurulum;
• Şebeke üzerinden bellenim güncellemesi.

4G LTE kablosuz I/O modülü uygulamaları

• Sokak aydınlatmasının uzaktan kontrolü;
• Tarım alanlarının çevresel izlenmesi;
• Demiryolu tesislerinin uzaktan kontrolü;
• Buzdolaplarının GSM coğrafi konumu;
• Su pompalarının uzaktan kontrolü;
• Uzaktaki tesislerin uzaktan izlenmesi ve kontrolü.

Desteklenen sensörler

• 1 telli nem ve sıcaklık sensörü TSH202
• 1 telli sıcaklık sensörü TST100
• 1 Telli Galvanik Yalıtımlı AC/DC Akım Sensörü TSC200
• 1 telli sıcaklık sensörü TST103
• 1 telli nem ve sıcaklık sensörü TSH206
• 1 telli galvanik izolasyonlu gerilim sensörü TSV200 AC gerilim test cihazı TSV100
• 1 kablolu arayüz TSA200 ile 4/20 mA akım döngüsü vericisi

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Teknik Özellikler

• Fiziksel özellikler
• Boyutlar: 109 x 65 x 32 mm
• Ağırlık: 152 gr
• Montaj: duvar
  • Çevresel sınırlar

• Çalışma sıcaklığı: -20 ila 55°C

• USB kurulumu için çalışma sıcaklığı: 0 ila 40°C

• Depolama sıcaklığı: -25 ila 60°C

• Ortamın Bağıl Nemi: %5 - 85 (yoğuşmasız)
  • Standartlar ve Sertifikalar
• Güvenlik: EN 62368-1:2014 + EN 62368-1:2014/AC1-3:2015 + EN 62368-1:2014/A11:2017 +
  EN 62368-1:2014/AC:2017-03:2017, EN 62311:2008
  EMC: EN 55032: 2015 + EN 55032: 2015/AC:2016-07 + EN 55032: 2015/A11:2020
  EN 55024: 2010 + EN 55024: 2010/A1:2015
  EN 61000-3-2: 2014
  EN 61000-3-3: 2013 + EN 61000-3-3: 2013/A1:2019
  RFU: EN 301 489-19 V2.1.1, EN 301511 V12.5.1, EN 301 908-1 V11.1.1,
  EN 301 908-13 V11.1.2, EN 301 908-2 V11.1.2, EN 303 413 V1.1.1

• Yeşil: RoHS
• • Garanti

• Garanti süresi: 3 yıl
  • Güç kaynağı

• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 28 VDC
• Akım tüketimi: 0,24A @ 12VDC
  • Hücresel arayüz

• Standartlar: LTE-FDD, EDGE ve GPRS
  TCG120-4E (h2.xx) bantları:
  4G LTE: B1/B3/B5/B7/B8/B20
  2G: B3/B8
  TCG120-4G (h2.xx) bantları:
  4G LTE: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/
  B66/B34/B38/B39/B40/B41
  3G: B1/B2/B4/B5/B6/B8/B19
  2G: B2/B3/B5/B8
  Dikkat!
  Cihaz yalnızca IPV4 adreslerini destekleyen ağlarda kullanılabilir (IPV6 desteklenmez).
  Cihaz, SMS işlevselliği için yalnızca IMS'ye (IP Multimedya Alt Sistemi) dayanır.
  IPv4 ve IMS desteğini doğrulamak için mobil operatörünüzle iletişime geçmenizi öneririz.

• SIM kart boyutu: Standart

• Anten konektörü: SMA-F
  • Analog girişler

• İzolasyon: Yalıtılmamış

• Tür: Tek uçlu

• Çözünürlük: 10 bit

• Giriş Aralığı: 0 ila 60 VDC

• Doğruluk: ±%1

• Örnekleme Hızı: Kanal başına 500 ms (250 örneğin ortalama değeri)

• Giriş Empedansı: 1 mega-ohm (min.)
  • Dijital girişler

• İzolasyon: Yalıtılmamış

• Tip: Kuru kontak ve lojik seviye

• Dijital girişler için minimum yüksek seviye giriş voltajı: +2,5VDC

• Dijital girişler için maksimum düşük seviyeli giriş voltajı: +0,8VDC

• Dijital girişler için maksimum giriş voltajı: +5,5VDC

• Örnekleme hızı: 10 ms

• Dijital filtreleme süresi: 30ms
  • Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)

• Kontak akımı değeri: 3 A @ 24 VDC, 30 VAC (dirençli yük)

• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem

• Temas direnci: Maksimum 50 miliohm. (başlangıç ​​değeri)

• Minimum darbe çıkışı: Nominal yükte 0,1 Hz
  DİKKAT: Cihaz üzerinde herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölelerin kontak hatları.
  3 Amper değerinde harici sigortalar veya kısa devre akımı sınırlayıcı devre kesiciler kullanılacaktır.
  Bağlantı hatlarının aşırı akım koruması için kullanılır.
  • 1-Kablolu arayüz

• Çıkış voltajı: 5,0 ± 0,3 VDC

• Maksimum çıkış akımı: 200 mA
  • Dahili FLASH bellek
  • Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir bellek döngüsüdür)
