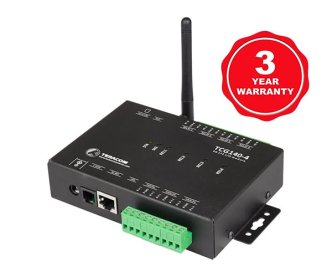

4G LTE evrensel IO modülü TCG140-4

Evrensel IO modülleri

TCG140-4, 4G LTE evrensel bir IO modülüdür. 5 Mbit'e kadar yükleme ile LTE Cat.1 iletişimini kapsar. Cihaz ayrıca 3G ve 2G kablosuz iletişimi de destekler ve LTE-FDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA, EDGE ve GPRS ağları üzerinden veri bağlantısı sağllar. Bu, onu dünyanın hemen hemen her yerinde, bir tür hücresel kapsama alanının mevcut olduğu yerde kullanılabilir hale getirir.

4G LTE evrensel IO modülü otonom olarak çalışabilir ancak M2M ve IoT uygulamaları için özel olarak optimize edilmiştir. M2M iletişimi için ana seçenek HTTP API'dir. Cihaz, XML veya JSON dosyasıyla HTTP ve HTTPS Post'u destekler.

Modül, 0 ila 10 volt ve bir akım döngüsü olan 0 ila 20mA girişleri olan çok sayıda analog giriş sunar. Ayrıca cihaz, tüm Teracom sensörleri dahil tüm uyumlu endüstriyel cihazlar için MODBUS RTU arayüzünü destekler.

MODBUS RTU arayüzü ile birlikte standart aralıklara sahip analog girişler, ünitenin endüstriyel uygulamalara entegrasyonunu çok kolaylaştırır.

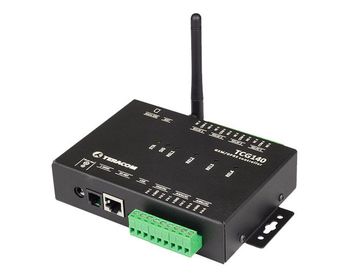

TCG140-4, popüler TCG140'ın halefidir. İki modül yalnızca teknoloji ve iletişim aralıkları açısından farklılık gösterir. Tüm giriş-çıkış çevre birimleri ve dijital arayüzler %100 aynıdır. Bu da 2G hizmetlerinin kapatılacağı yerlerde 2G cihazından 4G LTE modülüne geçişi kolaylaştırır.

Cihazın ilk kurulumu standart bir tarayıcı kullanılarak grafik arayüz üzerinden yapılır. Sahada cihaz, SMS veya HTTP API komutlarıyla uzaktan kurulabilir. Ünitenin FW güncellemesi kablosuz olarak da mümkündür.

4G LTE evrensel IO modülü, DIN Rayına montaj için aksesuarlarla birlikte sağlam metal kutu kullanır.

Özellikler

  • Çok bantlı bağlantı;
  • USB, SMS veya HTTP(S) API aracılığıyla kurulum;
  • 2 dijital “kuru kontak” girişi;
  • 8 adede kadar Teracom 1-Wire sensör desteği;
  • 8'e kadar MODBUS RTU sensörü/cihazı desteği;
  • NO ve NC kontaklı 4 röle çıkışı;
  • 0 ila 10VDC aralığında 4'e kadar analog giriş;
  • 2 adede kadar akım döngüsü (0-20mA) girişi;
  • HTTP(S) API komutları;
  • Geçerli durumu XML veya JSON olarak gösteren Periyodik HTTP/HTTPS Gönderisi;
  • 70000'e kadar kayıt için veri kaydedici;
  • CSV formatında günlükçü verileri içeren Periyodik HTTP/HTTPS Gönderisi;
  • SMS alarm uyarıları (5 numaraya kadar);
  • E-posta alarm uyarıları (en fazla 5 e-posta alıcısı), TLS destekli SMTP;
  • DIN rayı montajına hazır;
  • USB veya İnternet üzerinden bellenim güncellemesi.

Uygulamalar

  • İlaç ve gıda tesisleri için veri kaydı;
  • Uzaktan çevre algılama;
  • Akıllı uzaktan tesis yönetimi;
  • Endüstriyel süreçlerin uzaktan izlenmesi;
  • Sulama sistemlerinin uzaktan kontrolü;
  • Akıllı şehirler sokak aydınlatma kontrol sistemleri.

Desteklenen cihazlar

  • MODBS RTU arayüzlü TSH300 nem ve sıcaklık sensörü
  • MODBUS RTU S0 darbe sayacı TDI340
  • MODBUS RTU arayüzü TST300'e sahip hassas sıcaklık sensörü
  • Üçüncü taraf MODBS RTU sensörleri
  • 1-Kablolu Pt100 vericiTST200
  • 1 telli galvanik izolasyonlu AC/DC akım sensörü TSC200
  • 1-Wire arayüzlü TSV200 galvanik izolasyonlu voltaj sensörü
  • 1-Kablolu galvanik izolasyonlu 0/20mA akım döngüsü vericisi TSA200
  • 1-Wire arayüzlü TSH206 nem ve sıcaklık sensörü
  • 1-Wire arayüzlü TST103 sıcaklık sensörü

Teknik Dökümanlar

Teknik Özellikler

  • Fiziksel özellikler
  • Boyutlar: 158 x 119 x 34 mm
  • Ağırlık: 470 gr
  • Montaj: duvar ve DIN rayı
    Çevresel sınırlar
  • Çalışma sıcaklığı: -20 ila 55°C
  • USB kurulumu için çalışma sıcaklığı: 0 ila 40°C
  • Depolama sıcaklığı: -25 ila 60°C
  • Ortamın Bağıl Nemi: %5 - 85 (yoğuşmasız)
    Standartlar ve Sertifikalar
  • Güvenlik: EN 62368-1:2014 + EN 62368-1:2014/AC1-3:2015 + EN 62368-1:2014/A11:2017 +
    EN 62368-1:2014/AC:2017-03:2017, EN 62311:2008
    EMC: EN 55032: 2015 + EN 55032: 2015/AC:2016-07 + EN 55032: 2015/A11:2020
    EN 55024: 2010 + EN 55024: 2010/A1:2015
    EN 61000-3-2: 2014
    EN 61000-3-3: 2013 + EN 61000-3-3: 2013/A1:2019
    RFU: EN 301 489-19 V2.1.1, EN 301511 V12.5.1, EN 301 908-1 V11.1.1,
    EN 301 908-13 V11.1.2, EN 301 908-2 V11.1.2, EN 303 413 V1.1.1
  • Yeşil: RoHS
    • Garanti
  • Garanti süresi: 3 yıl
    Güç kaynağı
  • Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 28 VDC
    Akım tüketimi: 0,37A @ 12VDC
    Hücresel arayüz
  • Standartlar: LTE-FDD, WCDMA, EDGE ve GPRS
    TCG140-4E (h2.xx) bantları:
    4G LTE: B1/B3/B5/B7/B8/B20
    2G: B3/B8
    TCG140-4G (h2.xx) bantları:
    4G LTE: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/
    B66/B34/B38/B39/B40/B41
    3G: B1/B2/B4/B5/B6/B8/B19
    2G: B2/B3/B5/B8
  • Dikkat!
    Cihaz yalnızca IPV4 adreslerini destekleyen ağlarda kullanılabilir (IPV6 desteklenmez).
    Cihaz, SMS işlevselliği için yalnızca IMS'ye (IP Multimedya Alt Sistemi) dayanır.
    IPv4 ve IMS desteğini doğrulamak için mobil operatörünüzle iletişime geçmenizi öneririz.
  • SIM kart boyutu: Mikro
  • Anten konektörü: SMA-F
    • Dijital girişler
  • İzolasyon: Yalıtılmamış
  • Tür: Kuru kontak
  • Örnekleme hızı: 10 ms
  • Dijital filtreleme süresi: 30ms
