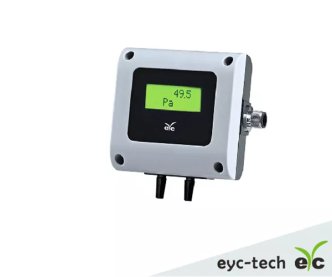

PMD330 Fark Basınç Transmitteri

Özellikler:

• MEMS entegrasyon teknolojisinin diferansiyel basınç modülündeki silikon çipler
• Ofset işlevi / UI yazılımı
• Düşük basınç izleme, yüksek basınç dayanımı
• RS-485 iletişim arayüzü (İsteğe bağlı), Modbus RTU protokolü
• Fiziksel birim anahtarı (Kullanıcı Arayüzü): mbar / Pa / hPa / kPa / mmH2O / mmWS / inH2O / mmHg
• Karekök işlevi

Teknik Özellikler:

• Giriş tipi: Piezoelektrik fark basınç modülü
• Ölçüm aralığı : ±50 ... ±10000 pa
• Çıkış: 4 ... 20 mA / 0 ... 10 V / RS-485
• Sinyal bağlantısı: 3 telli
• Yük direnci (Akım çıkışı) : 4 ... 20 mA ＜ 500 Ω; 0 ... 10 V≧1 KΩ
• Tepki süresi(t63): ≦2 ms
• Ekran tipi: Arkadan aydınlatmalı, çift satır karakterli LCD modül
  Gösterim aralığı: Talep üzerine 2 ondalık basamak (birim Pa olduğundan: 1 ondalık basamak)
• Rakam yüksekliği: 5,56 mmÇevre
• Ölçüm ortamı: Hava
• Çalışma sıcaklığı: 0 ... 50°C
• Çalışma nemi: %0 ... 95(Yoğuşmasız)
• Depolama sıcaklığı: -20 ... +60°CDoğruluk (25°C'de)
• Doğruluk: F.S'nin ±%2,0'ı
• Sıcaklık etkisi: ±1,75%(5 ... 55°C)Elektriksel
• Güç kaynağı: AC 24 V ±%10 / DC 24 V ±%10
• Akım tüketimi: DC 24 V:≦45 mA(Ekran) / ≦40 mA(Ekransız)；AC 24 V:≦95 mA(Ekran) / ≦90 mA(Ekransız)
• Aşırı gerilim koruması: ≦DC 40 V
• Elektrik bağlantısı: M tipi (M12 - 4 PIN konnektör) / ( M12 - 5 PIN konnektör)
  N tipi (M16 plastik kablo rakoru)
• IP derecesi: IP65
  Elektriksel koruma: ■ Ters polarite ■ Aşırı voltaj ■ Kısa devre
  Basınç direnci: ±50 ... ±500 pa:0,25 bar / ±1000 ... ±10000 pa:0,5 bar
  Patlama basıncı: ±50 ... ±2500 pa:0,75 bar / ±5000 ... ±10000 pa:1,25 bar
• Sertifika: CE
• Muhafaza: PC yangına dayanıklılık sınıfı(PC-110)(UL94V-2)
  Ağırlık: Ekran: 152g; Ekran dışı: 127g
