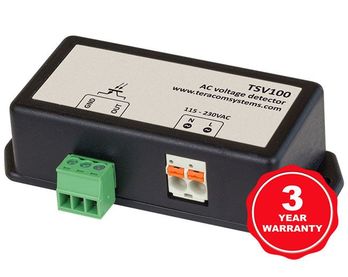

AC Voltaj Dedektörü TSV100

TSV100, optoizolatlanmış açık kollektör çıkışı olan bir AC voltaj dedektörüdür. Voltajı iki aralıkta tespit eder - 85 - 250 VAC (varsayılan) ve 170 - 250 VAC. Aralık, dedektör içindeki jumper ile ayarlanabilir.

TSV100 sadece elektronik parçalar kullanır, mekanik ve elektro-mekanik bileşenler yoktur. Bu, dedektörün dayanıklılığını arttırır.

Galvanik izolasyon, çıkışta kullanılan optoizolatör ile sağlanır . Dedektöre yalnızca izlenen voltaj beslenir.

AC voltaj dedektörü, kesintisiz güç kaynaklarında (UPS), güç kaynaklarında, elektrik kaynaklarında ve güç hatlarında hat voltajının varlığını veya yokluğunu belirtmek için kullanılabilir.

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Özellikler

• AC hattı ve dijital çıkış arasında galvanik izolasyon;
• Bir jumper ile ayarlanabilen iki AC voltaj algılama seviyesi;
• 115 ve 230 VAC ağları için kullanılabilir;
• IP30 giriş koruması ;
• Düşük sıcaklık kayması;
• Yalnızca izlenen voltajla çalışır.

Uygulamalar

• AC şebeke voltajı arızası için alarm bildirimi;
• Endüstriyel otomasyon işlemleri;
• UPS girişinde AC Gerilim izleme (kesintisiz güç kaynağı);
• Pille çalışırken akıllı tüketim yönetimi.

AC Voltaj Dedektörü TSV100 aşağıdakilerle kullanılabilir:

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220
Uzak IO modülü TCW122B-CM
GSM-GPRS uzaktan izleme kontrolörü TCG120-4
Ethernet dijital IO modülü TCW181B-CM
IP watchdog izleme modülü TCW122B-WD
Uzaktan ortam izleme modülü TCW112-CM
IP gözlemci röle kartı TCW112-WD

Teknik Özellikler

• Çalışma voltajı aralığı: 0 ila 250 VAC
• Açık atlama kablosuyla algılama seviyesi: 85 VAC
• Yakın atlama kablosuyla algılama düzeyi (varsayılan): 170 VAC
• Eşik: ±8 VAC
• Çalışma sıcaklığı aralığı: 0 ila +40 °C
• Boyutlar: 85 x 35,1 x 23,5 mm
• Çalışma nem aralığı: 5 ila 85 %RH (yoğuşmasız)
