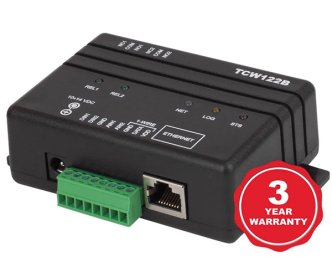

Uzak IO modülü TCW122B-CM

TCW122B-CM, Ethernet ağlarında çalışmak üzere tasarlanmış, çevresel izleme ve kontrole yönelik bir uzak IO modülüdür. WEB arayüzü, SNMP programları ve kullanıcı uygulamaları üzerinden yönetilebilir. Uzak IO modülünde normalde açık ve normalde kapalı kontaklara sahip iki röle bulunur. Her iki röle de yerel olarak izlenen parametrelerin durumuna göre veya WEB arayüzü, SNMP yönetim programları ve HTTP/XML API komutları aracılığıyla uzaktan etkinleştirilebilir.

TCW122B-CM 1 kablolu bağlantıyı destekler. İki adede kadar sıcaklık veya nem-sıcaklık sensörü bağlanabilir. İki analog voltajın ve iki dijital girişin durumu ve çevresel parametreler izlenebilir. Her alarm durumu için her parametreye e-posta ve/veya SNMP tuzakları gönderilebilir. Kontrolör bağımsız bir cihaz olarak veya veri toplama sistemlerinin (SCADA) bir parçası olarak kullanılabilir.

Özellikler

• Sıcaklık ve nemin akıllı izlenmesi ve kontrolü;
• Parola korumalı web tabanlı konfigürasyon ve kontrol;
• 2'ye kadar sıcaklık sensörü için 1 kablolu bağlantı;
• 2 analog giriş 0 ila 60 VDC;
• "Kuru kontak" ve "lojik seviye" modlarına sahip 2 dijital giriş;
• NO ve NC kontaklı 2 röle çıkışı; E-posta Uyarı Koşulları;
• Kimlik doğrulamalı SMTP (SSL/TLS desteklenmez);
• SNMP v.1;
• Uyarı koşulları için gönderilen SNMP tuzakları;
• HTTP ve XML API komutları;
• Uzaktan ürün yazılımı güncellemesi.

Uygulamalar

• Veri merkezleri uzaktan çevresel izleme ve kontrol;
• Gıda ve ilaç depolarında sıcaklık ve nem kontrolü;
• Elektrikli cihazların uzaktan kontrolü;
• Ev ve ofis alarm sistemleri;
• Endüstriyel proses otomasyonu;
• Küçük ve orta ölçekli ağların kontrolü ve yönetimi.

Desteklenen sensörler

• 1 telli sıcaklık sensörü TST100
• 1 telli sıcaklık sensörü TST103
• 1 telli nem ve sıcaklık sensörü TSH202
• 1 telli nem ve sıcaklık sensörü TSH206

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Teknik Özellikler

• Fiziksel özellikler

• Boyutlar: 109 x 82 x 32 mm

• Ağırlık: 110 gr
  • Çevresel sınırlar

• Çalışma sıcaklığı aralığı: -20 ila 55°C

• Depolama sıcaklığı aralığı: -25 ila 60°C

• Çalışma bağıl nem aralığı: %5 - 85 (yoğuşmasız)
  • Garanti

• Garanti süresi: 3 yıl
  • Güç kaynağı

• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 14 VDC
• Akım tüketimi (her iki röle de AÇIK durumdayken): 0,2 A @ 12 VDC
  • Ethernet bağlantısı
• 10 Mbit/s aktarım hızı
• Yalnızca yarı çift yönlü mod
• Otomatik anlaşma desteklenmiyor
  • Dijital girişler

• İzolasyon: Yalıtılmamış

• Mod: Kuru kontak veya Lojik seviye
  TCW122B-CM_R4.8

• Maksimum giriş voltajı: +5,5VDC

• Yüksek mantık seviyesi için minimum giriş voltajı: +2,5VDC

• Düşük mantık seviyesi için maksimum giriş voltajı: +0,8VDC

• Örnekleme hızı: 10 ms

• Dijital filtreleme zaman aralığı: 30 ms
  • Analog girişler

• İzolasyon: Yalıtılmamış

• Tür: Tek uçlu

• Çözünürlük: 10 bit

• Mod: Gerilim

• Giriş Aralığı: 0 ila 60 VDC

• Doğruluk: ±%1

• Örnekleme Hızı: Kanal başına 37,6 ms (64 örneğin ortalama değeri)

• Giriş Empedansı: 1 mega-ohm (min.)
  • Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)

• Kontak akımı değeri: 3 A @ 24 VDC/30 VAC (dirençli yük)

• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem

• Temas direnci: 50 mili-ohm maks. (başlangıç ​​değeri)

• Minimum darbe çıkışı: Nominal yükte 1 Hz
  DİKKAT: Cihazda herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölelerin kontak hatlarında.
  3 Amper değerinde harici sigortalar veya kısa devre akımı sınırlayıcı devre kesiciler,
  Bağlantı hatlarının aşırı akım koruması için kullanılır.
  • 1-Kablolu arayüz

• Çıkış voltajı (+VW): 5,3 ± 0,2 VDC

• Maksimum çıkış akımı (+VW): 0,2 A
  • Dahili FLASH bellek

• Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir hafıza döngüsüdür.)
