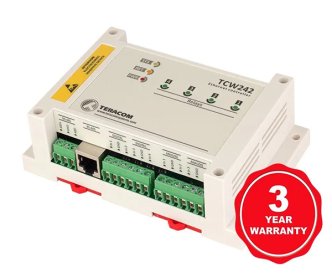

Endüstriyel IoT modülü TCW242

TCW242, endüstriyel uygulamaların zorlu izleme ve kontrol ihtiyaçlarını karşılamak üzere tasarlanmış üst düzey bir endüstriyel IoT modülüdür. Ethernet bağlantısı ve veri kaydetme yetenekleri aracılığıyla çok çeşitli parametrelerin basit ve kapsamlı izlenmesine ve analizine olanak tanır.

4 dijital giriş, 4 analog giriş, MODBUS RTU sensörlerini bağlamak için RS-485 arayüzü ve 4 röle ile donatılmış bu endüstriyel IoT modülü esnek bir çözümdür. Analog girişler, çeşitli parametrelerin izlenmesinde esneklik sağlayacak şekilde akım (0-20 mA) veya gerilim (0-10 V) döngü modunda yapılandırılabilir.

Bu Endüstriyel IoT modülü, 24 adede kadar üçüncü taraf Teracom sensörünü ve MODBUS RTU'yu destekleyerek 24 bağımsız izleme kanalının yapılandırılmasına olanak tanır.
TCW242 ayrıca kullanıcı tarafından seçilebilir 5 duruma ayarlanabilen 24'e kadar bağımsız alarmla güçlü alarm işlevselliği sağlar. Cihaz, SNMP, HTTP API, MODBUS TCP/IP ve MQTT gibi çeşitli iletişim protokollerini destekleyerek diğer endüstriyel sistem ve cihazlarla kolay entegrasyon sağlar.

TCW242 Endüstriyel IoT Modülü, gelişmiş izleme ve kontrol yetenekleri sağlayan güçlü ve esnek bir çözümdür.

Özellikleri:

• Parola ile uyumlu web tabanlı sistemler ve yönetim;
• 10/100 Mbps Ethernet bağlantısı ve otomatik kablo algılama;
• 4 dijital giriş için kuru kontaklar;
• 0-10V ve 0-20mA seçenekli 4 analog giriş;
• normalde açık/normalde kapalı kontaklı 4 röle;
• MODBUS RTU için 24 adede kadar sensör (kayıt);
• 24 kanala kadar kontrol;
• 24 adete kadar bağımsız alarm seti;
• SNMPv3 protokol desteği;
• SNMP tuzakları alarm bildirimleri aracılığıyla;
• NTP protokol desteği;
• HTTP API komutları;
• Röle çıkışlarının gerçek zamanlı kontrolü için 4 program;
• Özel ayar işlemleri;
• TLS 1.0, TLS 1.1 ve TLS 1.2 desteğiyle güvenli e-posta ile sağlanmıştır;
• 70.000'e kadar kayıt için veri depolama kapasitesi;
• DynDNS, No-IP ve DNS-O-Matic sağlayıcıları için dinamik DNS desteği;
• Ayarlar ve yedekleme geri yükleme yeteneği;
• HTTP/HTTPS XML/JSON durum ürünlerinin gösterim-sunucu sistemlerine düzenli olarak sunulması;
• MODBUS TCP/IP protokol desteği;
• MQTT 3.1.1 protokol desteği;
• Uzaktan ürün yazılımı güncellemesi aracılığıyla standart web tarayıcısı;
• Sağlam DIN rayına/duvara montaj muhafazası.



Endüstriyel IoT cihaz uygulamaları

• Endüstriyel makine ve ekipmanların uzaktan izlenmesi ve kontrolü
• Endüstriyel tesislerin uyarlanabilir bakımı
• Endüstriyel üretim hatlarının gerçek zamanlı izlenmesi ve kontrolü
• Rüzgar santralleri ve güneş panelleri gibi yenilenebilir enerji sistemlerinin uzaktan izlenmesi ve yönetimi
• Seralar ve su istasyonları gibi endüstriyel ortamlarda çevresel izleme
• Endüstriyel izleme ve kontrol
• Fabrikalarda ve uzak lokasyonlarda güvenlik izleme

Desteklenen sensörler:

• Hassas sıcaklık sensörü TST300
• MODBUS RTU S0 darbe sayacı TDI340
• Nem/sıcaklık sensörü TSH300
• CO2 ve basınç sensörü TSM400-4-CP
• IP54 sıcaklık ve nem sensörü TSH330
• AC gerilim test cihazı TSV100

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Teknik Özellikler:

• Boyutlar: 145 x 90 x 40 mm
  Ağırlık: 200 gr
  Çalışma sıcaklığı aralığı: -20 ila 55°C
  Depolama sıcaklığı aralığı: -25 ila 60°C
  Çalışma bağıl nem aralığı: %10 ila %80 (yoğuşmasız)
  Garanti süresi: 3 yıl
  Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 28 VDC
  Akım tüketimi: 0,35A @ 12VDC (MODBUS RTU sensörlerine güç verilmeden)
  • MODNUS RTU sensörleri için RS-485 arayüzü
  İzolasyon: Yalıtılmamış
  Çıkış voltajı (RJ-45'in pin 7'si): 5,0 ± 0,3 VDC
  Maksimum çıkış akımı (RJ-45'in pin 7'si): 0,2 A
  İzolasyon: Yalıtılmamış
  Mod: AÇIK/KAPALI (“Kuru kontak”) veya SAYAÇ
  Maksimum giriş voltajı: +5,5VDC
  Örnekleme hızı: 1mS
  Dijital filtreleme zaman aralığı: 5 ila 60000 mS
  Analog giriş İzolasyon: Yalıtılmamış
  Analog giriş Tür: Tek uçlu
  Analog giriş Çözünürlük: 12 bit
  Mod: Gerilim veya akım döngüsü
  Giriş Aralığı: 0/10V veya 0/20mA
  Doğruluk: ±%1
  Giriş Empedansı: 1 mega-ohm (min.)
  • Röle çıkışları
  Tip: Form C (N.O. ve N.C. kontaklar)
  Kontak akımı değeri: 3 A @ 24 VDC, 30 VAC (dirençli yük)
  Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC
  Mekanik dayanıklılık: 10 000 000 işlem
  Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem
  Temas direnci: Maksimum 50 miliohm. (başlangıç ​​değeri)
  Minimum darbe çıkışı: Nominal yükte 0,1 Hz
  DİKKAT: Cihaz üzerinde herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölenin kontak hatları.
