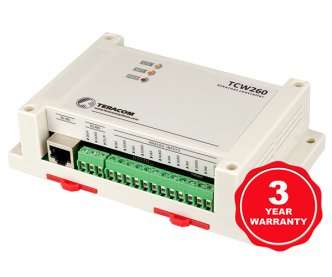

Enerji izleme modülü TCW260

Ethernet Uzaktan Izleme ve Kontrol Modülleri Tedarikçisi

TCW260 enerji izleme modülü galvanik olarak izole edilmiş dijital girişi, analog girişi ve RS-485 arayüzünü destekler.
S0 donanımıyla uyumlu 4 dijital giriş. S0 pals çıkışlı 4 adete kadar enerji sayacını desteklemek için kullanılabilirler. Dijital giriş aynı zamanda geleneksel kuru kontak (AÇIK/KAPALI) çıkış sensörlerini de destekleyebilir.

Analog giriş, akım (0/20 mA) veya gerilim (0/10 V) döngü modunda kullanılabilir. Uygun analog çıkış ile gerilim ve akım dönüştürücülere bağlanabilirler.

MODBUS RTU protokolü bir RS-485 donanım arayüzü aracılığıyla uygulanır. Güç izleme modülü 24'e kadar kayıt/cihazı destekler.

Tüm ana parametreler (dijital ve analog girişlerin yanı sıra MODBUS RTU kayıtları) 24 kanala kadar ayarlama yapmak için kullanılabilir. Kanallar global (akım, gerilim, sıcaklık vb.) veya kümülatif (enerji, hacim vb.) olarak belirtilebilir. Tüm kanallar, WEB arayüzü aracılığıyla doğrudan standart bir tarayıcıdan metrikler ve grafiklerle görüntülenebilir.
Tüm kanallar 24'e kadar bağımsız alarmı yapılandırmak için kullanılabilir. Her alarm için dört kategori vardır. Alarmlar grafiksel olarak da görüntülenebilir.

Bu modül Ethernet üzerinden M2M protokollerini (SNMP, HTTP API ve MODBUS TCP) destekler. Bu sayede cihaz enerji izleme sisteminin bir parçası olarak kullanılabilir.

Özellikler:

  • Gerilim/akım veya enerji izleme için 24'e kadar kanal;
  • Esnek konfigürasyonla 24'e kadar sınıflandırılmış alarm;
  • Doğrudan tarayıcıda izlenen kanal çizelgeleri/uyarıları;
  • S0 arayüz uyumluluğuna sahip 4 izole dijital giriş (EN62053-31);
  • ON/OFF modu ve dijital giriş sayacı;
  • 0/20 mA veya 0/10 V modlu 6 izole analog giriş;
  • 24'e kadar MODBUS RTU kaydı için yalıtılmış RS-485 arayüzü;
  • Parola korumalı web tabanlı yapılandırma ve kontrol;
  • 70.000 kayıt için veri kaydedici;
  • MQTT desteği;
  • XML/JSON dosyalarının istemci-sunucu sistemine periyodik HTTP yayınlanması;
  • HTTP API komutu;
  • SNMP v.2 ve v.3'ü destekler;
  • DynDNS, No-IP ve DNS-O-Matic için dinamik DNS desteği;
  • Cihaz ayarlarını kolayca kopyalamak için yedekleme/geri yükleme;
  • Firmware'i WEB arayüzü aracılığıyla uzaktan güncelleme.

Uygulamalar:

  • Endüstri için enerji izleme ve hedefleme;
  • Enerji maliyeti optimizasyon sistemi;
  • Enerji tüketimi yönetim sistemi;
  • Yenilenebilir enerji santrallerinin uzaktan izlenmesi;
  • Genel endüstriyel süreçlerin izlenmesi;
  • Protokol dönüşümü – MODBUS RTU'dan MODBUS TCP'ye.

Temel Özellikler:

  • Gerilim/akım veya enerji izleme için 24'e kadar kanal;
  • Esnek konfigürasyonla 24'e kadar alarm türü;
  • Doğrudan tarayıcıda izlenen kanalların/alarmların grafiği;
  • S0 arayüzlü 4 izole dijital giriş (EN62053-31);
  • Dijital giriş için AÇIK/KAPALI modu ve sayacı;
  • 0/20 mA veya 0/10 V modlu 6 izole analog giriş;
  • 24'e kadar MODBUS RTU kaydı için izole edilmiş RS-485 arayüzü;

Arayüzler:

  • XML/JSON dosyalarıyla periyodik HTTP yayınlama;
  • 70.000 kayıt için veri kaydedici;
  • NTP desteği
  • HTTP API komutları;
  • SNMP v.2 ve v.3 desteği;
  • Dinamik DNS desteği;
  • Cihaz ayarlarını kopyalamak için yedekleme/geri yükleme.

Teknik Dökümanlar

Teknik Özellikleri

    • Besleme gerilimi, VDC: 10 - 32
    • Maksimum akım (RS-485 gücü olmadan), mA: 220 @12 VDC
    • Ağırlık, g: 200
    • Boyutlar, mm: 145x90x40
    • Çalışma sıcaklığı aralığı, °C: -20 ila +55
    • Çalışma bağıl nem aralığı, %RH: 10 ila 80 (yoğuşmasız)
    • İzolasyon fonksiyonel, VDC: 1000
    • Dijital girişe uygulanan maksimum voltaj, V: +5
    • S0+ ile S0-, V arasındaki maksimum düşme gerilimi: 1
    • Sayaç modunda dijital giriş için maksimum frekans, Hz: 10
    • Analog giriş voltaj aralığı: 0/10V
    • Analog girişler akım döngü aralıkları: 0/20mA
    • Analog giriş doğruluğu, %: ± 1
