Ethernet IO modülü TCW241

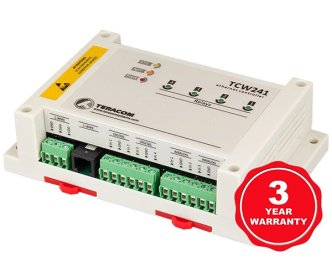

Ethernet IO modülü TCW241 Distribütörü

TCW241, Modbus TCP/IP'yi destekleyen bir IO modülüdür. Genel olarak uzaktan Ethernet IO izleme ve kontrolü için tasarlanmıştır. Bu cihazın 4 dijital girişi, 4 analog girişi ve 4 rölesi vardır. 1-Wire arayüz sıcaklığı, nem, karbondioksit, AC veya DC akımı vb. Sekiz adede kadar 1-Wire sensörünü destekler. Ethernet IO modülü röleleri uzaktan veya yerel olarak etkinleştirilebilir. Uzaktan aktivasyon olarak adlandırılan bu yöntem, basit bir WEB arayüzü veya M2M protokolünü içerir. Aktıvasyonu programlı olarak, tek bir parametrenin durumu aracılığıyla veya kullanıcı tanımlı bir fonksiyon aracılığıyla etkinleştirilebilir. Fonksiyonlar en fazla 4 parametreye sahip olabilir.

Bu modül MODBUS TCP/IP, SNMP ve HTTP API'yi destekler ve zaman sunucusu senkronizasyonuna sahip gerçek zamanlı bir saat ile donatılmıştır. Gelişmiş geçiş programları için kullanılır. Gelişmiş programlar, röleleri önceden belirlenen zamanlarda açıp kapatmak için tek seferlik veya yinelenen (haftalık) görevler için kullanılabilir. TCW241, uzak özel sunuculara bağlantılar (HTTP gönderileri) başlatabilir. Bu gönderinin yükü bir XML veya JSON dosyasıdır. Dosya, izleme parametrelerinin mevcut değerlerini içerir. HTTP gönderileri periyodik olarak veya önceden ayarlanmış uyarı koşullarına göre gönderilebilir.

Özellikleri:

  • Kolay konfigürasyon ve kontrol için kullanıcı dostu web arayüzü.
  • Röle çıkışlarının doğrudan izlenmesi için dört dijital "kuru kontak" girişi.
  • İletişim pilinin izlenmesi için 0 ila 60 VDC arasında değişen dört analog giriş.
  • Analog girişler ve bazı sensörler için çarpanlar ve ofsetler.
  • 8 sensöre kadar (16 parametreye kadar) 1 kablolu arayüz.
  • Açma ve kapama kontaklarına sahip dört yüksek akım rölesi.
  • MODBUS TCP/IP desteği.
  • 5 alıcıya kadar tuzak alarmlarıyla SNMP v2 desteği.
  • Röle çıkışlarının gerçek zamanlı kontrolü için dört program.
  • Röle çıkışının esnek kontrolü için özelleştirilmiş mantık fonksiyonu.
  • TLS 1.0, TLS 1.1 ve TLS 1.2 desteğiyle güvenli e-posta gönderimi.
  • İstemci/sunucu sistemleri için XML/JSON ve HTTP API komutları.
  • DynDNS, No-IP ve DNS-O-Matic sağlayıcıları için dinamik DNS desteği.
  • Zaman senkronizasyonu için Ağ Zaman Protokolü (NTP) desteği.
  • Standart tarayıcı aracılığıyla uzaktan ürün yazılımı güncellemesi.
  • DIN rayına/duvara montaj için sağlam muhafaza.

Teknik Dökümanlar

Uygulamalar:

  • MODBUS TCP/IP protokolünü kullanarak endüstriyel izleme ve kontrol
  • Cep telefonu şirketi baz istasyonlarının program kontrolü
  • Endüstriyel çok parametreli kontrol
  • Mantar bitkilerinin çevresel izlenmesi
  • Endüstriyel süreçlerin planlı kontrolü
  • Isıtıcı veya Soğutucu Kontrolü
  • Endüstriyel proses otomasyonu
  • Veri merkezi çevresel izleme

Sunucu Odası İzleme - Bu cihaz AC gücünü, duman seviyelerini, kapının açılıp kapanmasını ve pilleri izleyebilir. Voltajı, oda sıcaklığını ve soğutma sistemini kontrol eder

M2M sistemleri – cihazlar periyodik olarak özel bir sunucuya bilgi gönderebilir ve komutları çalıştırabilir.

Zamanlanmış Kontrol - Bu cihaz, röleleri belirli aralıklarla açıp kapatmak için bir kerelik veya yinelenen (haftalık) görevler için kullanılabilir. Son ayarlanan zamanı

Çevresel izleme – Bu cihaz sıcaklığı, nemi, barometrik basıncı, CO2'yi vb. izler

HVAC Sistemi – 4 rölesi, programı ve özelleştirilmiş özellikleriyle bu ünite klima için mükemmeldir.

TCW241 destekli sensörler:

  • 1 telli sıcaklık sensörü TST100
  • Dijital sıcaklık sensörü TST103
  • 1 telli nem ve sıcaklık sensörü TSH202
  • Dijital nem ve sıcaklık sensörü TSH206
  • 1 telli galvanik izolasyonlu AC/DC akım sensörü TSC200
  • 1-Wire arayüzlü karbondioksit sensörüTSG200
  • 1 telli galvanik izolasyonlu gerilim sensörü TSV200
  • 1-Wire arayüzü TSA200 ile 0/20mA-4/20mA akım döngüsü vericisi

Teknik Özellikler:

  • Besleme gerilimi, VDC: 10 - 32
  • Maksimum akım (tüm röleler AÇIK durumdayken), mA: 350@12VDC
  • Ağırlık, g: 230
  • Boyutlar, mm: 145x90x40
  • Çalışma sıcaklığı aralığı, °C: -20 ila +55
  • Çalışma bağıl nem aralığı, %RH: 5 ila 85 (yoğuşmasız)
  • 1-Kablolu veri yolu (VDD), VDC için besleme gerilimi: 5,0 ± 0,3
  • 1 Hatlı veri yolu (VDD), A için maksimum çıkış akımı: 0,2
  • Analog giriş aralığı, VDC: 0 ila 60
  • Analog giriş çözünürlüğü, VDC: 0,01
  • Analog giriş doğruluğu, %: ± 1
  • Maksimum değiştirilebilir röle akımı, À: 3
  • Maksimum değiştirilebilir röle voltajı, VAC/VDC: 30/24
