1-Wire Nem ve Sıcaklık Sensörü TSH202

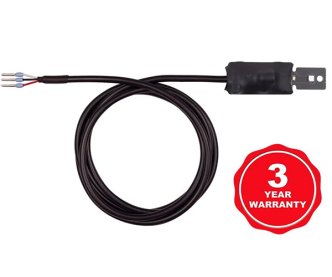

Tek Telli Nem ve Sıcaklık Sensörü TSH202

TSH202, 1 Telli nem ve sıcaklık sensörüdür. Nem ve sıcaklık izleme için düşük maliyetli bir seçenek sunar. Sensör 1-Wire veri yolu üzerinden iletişim kurar. Her sensörün, birden fazla sensörün aynı 1-Wire veriyoluna bağlanmasına olanak tanıyan benzersiz bir 64 bit seri kodu vardır.

Sensör 1-Wire veri yolu üzerinden iletişim kurar. Her sensörün, aynı 1-Wire veriyoluna birkaç sensörün bağlanmasına olanak tanıyan benzersiz bir 64 bit seri kodu vardır.

TSH202, temel elemanları artı sinyal işlemeyi birleştirir ve tamamen kalibre edilmiş bir dijital çıkış sağlar. Nem için benzersiz bir kapasitif eleman kullanılır

Sıcaklık bir bant aralığı sensörü ile ölçülürken, nem sensörü için benzersiz bir kapasitif eleman kullanılır. Her iki sensör de 12 bitlik analogdan dijitale dönüştürücüye kusursuz bir şekilde bağlanmıştır. Bu, üstün sinyal kalitesi ve hızlı yanıt süresi sağlar.

Teknik Dökümanlar

Özellikler

  • % 3,0 bağıl nem doğruluğu.
  • Nem ölçümleri için 12 bit çözünürlük;
  • Sıcaklık ölçümleri için 14 bit çözünürlük.
  • Tamamen kalibre edilmiş dijital çıkış;
  • Mükemmel uzun süreli istikrar;
  • Çoklu sensör sistemleri için benzersiz bir 64 bit seri numarası.

Uygulamalar

  • Sunucu odası ve veri merkezlerinin izlenmesi;
  • Bina yönetim sistemlerinde nem ve sıcaklık izleme;
  • Çevresel kalite izleme ve değerlendirme;
  • Mobil operatör tesisleri, üzüm bağları, seralar vb. İçin nem ve sıcaklık izleme.

Aşağıdaki sensörler ile kullanılanilir;

Ethernet veri kaydedici TCW220
Uzaktan IO modülü TCW122B-CM
GSM-GPRS uzaktan izleme denetleyicisi TCG120
IP bekçi izleme modülü TCW122B-WD
Uzaktan çevre izleme modülü TCW112-CM
IP bekçi röle kartı TCW112-WD

Parametre Değer Birim Açıklama Değer Birim Açıklama
Çalışma Aralığı 10 ila 90* %RH yoğunlaşmayan –20 ila +60* °C
Tolerans türü. ±3.0 %RH 20 ila 80 %RH ±0.4 °C -10 ila +60°C
Tolerans maks. ±5.0 %RH 10 ila 90 %RH ±1.0 °C -20 ila +60°C
Uzun vadeli sürüklenme türü. ±0.25** %RH/yıl 20 ila 80 %RH ±0.05** °C/yıl -10 ila +60°C
Çözünürlük 0.1 %RH 0.1 °C
Güç kaynağı/tüketimi 4.0 ila 5.5 VDC 5 mA
Giriş koruması IP00
Boyutlar 45 x 16 x 10 mm
İletişim 1 Kablolu
Kablo Uzunluğu 1 m

Önerilen çalışma aralığı -10°C ila +60°C'nin üzerinde %20 ila %80 bağıl nemdir (yoğuşmasız).
Bu aralıkların ötesinde uzun süreli çalışma, yavaş iyileşme süresiyle birlikte sensör okumasının değişmesine neden olabilir.
** Buharlaşmış solventler, gaz giderme bantları, yapıştırıcılar, ambalaj malzemeleri vb. içeren kirletici ortamlardan dolayı daha yüksek sapma değerleri oluşabilir.
