1-Telli PT100 Vericisi TST200

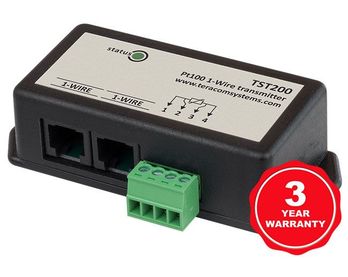

1-Wire PT100 Transmitteri TST200 | 1-Telli PT100 Verici

TST200, 1 Kablolu Arayüze sahip bir Pt100 vericisidir. -200 ila +850 ° C (-328 ila 1560 ° F) aralığında sıcaklık izleme sistemleri oluşturmak için Pt100 sıcaklık sensörlerini TCW2xx ve TCG1xx kontrolörlerine bağlamak üzere tasarlanmıştır. 1 Telli Pt100 verici, doğru sapmasız performans sağlamak için hassas, 24 bit, bir analogdan dijitale dönüştürücü (ADC) ve daha fazla dijital sinyal işleme içerir.
Yaygın olarak Pt100 olarak adlandırılan RTD (Direnç Sıcaklık Dedektörü), endüstride kullanılan en popüler sıcaklık sensörlerinden biridir. Prensip olarak sensör 2, 3 veya 4 kabloyla bağlanabilir. Ne kadar çok kablo kullanılırsa ölçüm o kadar doğru olur. Fark daha uzun mesafelerde anlamlı hale geliyor. 4 telli bağlantı şiddetle tavsiye edilir.
TST200, 1 Hatlı veri yolunun kolay zincirleme bağlanması için iki RJ11 konektörüne sahiptir.

Teknik dökümanlar

Özellikler

  • -200 ila +850 ° C arasında geniş ölçülen sıcaklık aralığı;
  • 24 bit ölçüm konuşması;
  • Fabrika ayarlı çıktı verileri;
  • 3 ve 4 telli sensör bağlantıları desteği;
  • Çok düşük akım tüketimi;
  • Harici güç kaynağı yok - arayüz üzerinden beslenir.

Uygulamalar

  • Endüstriyel işlemler için doğru sıcaklık izleme;
  • Fırınlarda sıcaklık izleme ve kontrolü;
  • Hassas Isıtma, Havalandırma ve Klima (HVAC) sistemleri;
  • İçecek ve yiyecek depolarında sıcaklık izleme;
  • Farmasötik depolarda doğru sıcaklık izleme;
  • Bina yönetim sistemlerinde sıcaklık izleme.

Aşağıdaki sensörler ile kullanılanilir;

Ethernet IO module TCW241
Ethernet data logger TCW220
Temperature and humidity data logger TCW210-TH
GSM-GPRS remote monitoring controller TCG120

Teknik Özellikler

  • Besleme gerilimi aralığı: (1-Wire bus) 3,5 ila 5,5 V
  • Maksimum besleme akımı:(1-Kablolu veri yolu) 6 mA
  • Ölçüm sıcaklığı aralığı:-200 ila +850 °C
  • Doğruluk: 0,2 °C ± okumanın %0,05'i
  • Boyutlar: 85 x 35,1 x 23,5 mm
  • Çalışma sıcaklığı aralığı:-20 ila +55 °C
  • Çalışma bağıl nem aralığı: 5 ila 85 %RH (yoğuşmasız)

Pt100 sensörleri
Doğruluklarına bağlı olarak iki tür Pt100 sensörü vardır: A tipi ve B tipi.
Sistemin genel doğruluğu doğrudan sensör tipi seçimine bağlıdır.
Temel olarak Pt100, farklı sıcaklıklar için direnci bilinen 2 pinli bir dirençtir.
Sensörün ara bağlantısı için yalnızca 2 kablo kullanılırsa herhangi bir telafi yapılmaz.
Pt100 elemanı ile seri halinde olan kablo direnci. Bu, ölçümün doğruluğunu azaltır.
Etki daha uzun mesafede daha güçlüdür.
