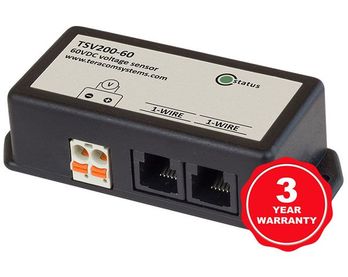

1-Telli Gerilim Sensörü TSV200-60i

TSV200, dijital çıkışlı ve galvanik yalıtımlı girişli 1 kablolu voltaj sensörüdür. DC voltaj izlemesi için düşük maliyetli bir seçenek sunar. Çok işlemcili sistemde gömülü dijital sinyal işleme, 10 bit çözünürlükte kalibre edilmiş dijital çıkış sağlar.

Sensör, telekom sistemleri (-48VDC standart), güneş enerjisi sistemleri, akülerin izlenmesi ve kontrolü, endüstriyel otomasyon vb. İçin güç ölçümü için uygundur .

1-Wire gerilim sensörü TSV200, 1-Wire bus üzerinden iletişim kurar. Her sensörün, aynı 1-Kablo veriyoluna birkaç sensörün bağlanmasına izin veren benzersiz bir 64-bit seri numarası vardır.

TSV200, çoklu sensör sistemleri için kolay papatya zinciri için iki adet RJ11 konektörüne sahiptir. Ölçülen voltaj vidasız klemenslere uygulanır.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Teknik Özellikleri

• 1-Wire arayüzünden galvanik izole DC voltaj girişi;
• 10 bit çözünürlükler;
• Mükemmel uzun süreli istikrar;
• IP30 giriş koruması ;
• Çok düşük akım tüketimi;
• Çoklu sensör desteği için benzersiz 64-Bit seri numarası.

Uygulamaları

• Akülerin şarj / deşarj işlemi izlemesi;
• Endüstriyel işlemler için galvanik izole edilmiş voltaj izleme;
• Güneş paneli voltaj izlemesi;
• Telekomünikasyon (telekomünikasyon) sistemlerinde voltaj ölçümleri.

Aşağıdaki kontrolörlerle kullanılabilir:

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220

Teknik Özellikler:

• Besleme gerilimi aralığı: (1-Wire bus) 4,5 ila 5,5 V

• Maksimum besleme akımı: (1-Wire bus) 40 mA

• Giriş: DC voltaj aralığı 0 ila 60 VDC

• Çözünürlük: 0,1 V

• Doğruluk: ±%2

• İzolasyon voltajı: 1000 VDC

• Çalışma sıcaklığı aralığı: 0 ila +40 °C

• Çalışma bağıl nem aralığı: 0 ila 85 %RH (yoğuşmasız)

• Boyutlar: 85 x 35,1 x 23,5 mm
