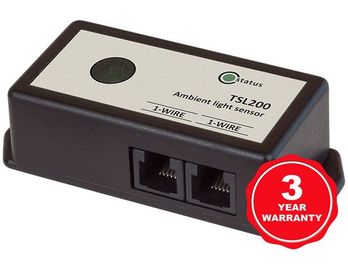

1-Tel Ortam Işığı Sensörü TSL200

1-Kablolu Ortam Işığı Sensörü TSL200 | 1-Wire Sensörleri

TSL200, yüksek dinamik aralığa ve çözünürlüğe sahip 1 Kablolu bir ortam ışığı sensörüdür. 83000 lüks dinamik aralık, doğrudan ışık kaynaklarına yönelik bile hassas ölçümleri garanti eder.
Sensör görünür ışığın yoğunluğunu ölçer. Güçlü bir kızılötesi (IR) reddine sahiptir. Bu, sensörün spektral tepkisini insan gözünün tepkisine çok yakın hale getirir.

1 Kablolu ortam ışığı sensörü 83000 lükse kadar ölçüm yapar. Otomatik tam ölçekli ayarlara sahiptir. Bu özellik, 23 bit etkili dinamik aralıkta ışık ölçümüne olanak tanır. Bu, sensörün hem karanlıkta hem de çok yoğun ışıkta çok hassas olmasını sağlar.

Dahili dijital sinyal işleme, ölçümlerin uzun vadeli stabilitesini ve tekrarlanabilirliğini garanti eder. Tam fabrika kalibrasyonu ile sensörün müşteri tarafında ek bir kalibrasyona ihtiyacı yoktur.
Sensör 1 kablolu arayüz üzerinden iletişim kurar. Papatya zinciri kablolamasını kolaylaştırmak için panelde iki adet RJ-11 konektörü mevcuttur.

Her sensör için benzersiz bir numaranın varlığı, çoklu sensör sistemlerinin kurulumuna olanak tanır. Ayrıca, 1-Kablolu ortam ışığı sensörü, tek noktalı, çok parametreli bir çevresel izleme oluşturmak için diğer çevresel parametrelere yönelik sensörlerle birleştirilebilir.

Teknik Dökümanlar

  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması

Özellikler

  • Doğrudan ışık kaynağı ölçümleri için geniş dinamik aralık (83000 lux);
  • Daha iyi çözünürlük için otomatik tam ölçek ayarı;
  • İnsan gözüyle görülebilen ışığın yoğunluğunun ölçülmesi;
  • IP30 giriş koruması;
  • Mükemmel uzun süreli stabilite için tamamen dijital çalışma;
  • Çoklu sensör sistemlerinde tanımlama için benzersiz 64 bit seri numarası.

Uygulamalar

  • Aydınlatma kontrol sistemi ;
  • Ev otomasyonu;
  • Işık varlığı tespiti;
  • Ofis çevresel izleme;
  • Bina yönetim sistemleri (BMS);
  • Işık kaynakları niteliği.

Aşağıdaki sensörler ile kullanılanilir;

Ethernet IO modülü TCW241
GSM-GPRS uzak IO modülü TCG140
Ethernet veri kaydedici TCW220

Teknik Özellikler

  • Besleme gerilimi aralığı: (1-Wire bus) 4,5 ila 5,5 V
  • Maksimum besleme akımı: (1-Kablolu veri yolu) 4 mA
  • Aydınlatma aralığı: 0 ila 83000 lüks
  • Çözünürlük: 1 lüks
  • Doğruluk: ±%5
  • Sıcaklık boyunca ölçüm sapması: %0,01/°C
  • Çalışma sıcaklığı aralığı: 0 ila +40 °C
  • Çalışma bağıl nem aralığı: %5 ila 95 RH (yoğuşmasız)
  • Giriş koruması: IP30
  • Boyutlar: 85 x 35,1 x 23,5 mm
