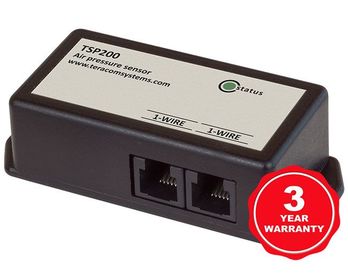

1-Telli Barometrik Basınç Sensörü TSP200

TSP200, 1 kablolu bir barometrik basınç sensörüdür.
Temel silikon MEMS elemanı, kanıtlanmış piezo-dirençli basınç sensörü teknolojisine dayanmaktadır. Yüksek EMC sağlamlığına, yüksek hassasiyete ve doğrusallığa ve uzun süreli stabiliteye sahiptir.

Karma-sinyal uygulamasına özgü bir entegre devre ( ASIC ) A / D dönüşümleri gerçekleştirir ve dönüşüm sonuçlarını sağlar. Dahili sensör tarafından ölçülen sıcaklık, sensöre özgü telafi için kullanılır.

Mutlak barometrik basınç sensörü, bir nano güç ve geniş sıcaklık aralığında çalışan bir cihazdır. Bu, düşük güçlü çevresel izleme uygulamalarına odaklanırken çok önemlidir.

TSP200, 1 kablolu bir bus üzerinden iletişim kurar. Her sensörün benzersiz bir 64 bit seri kodu vardır.
1 Telli barometrik basınç sensörünün, kolay papatya zinciri sensörlerinin kablolanması için iki RJ11 konektörü vardır.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Özellikler

• 0.12hPa kadar düşük göreceli hassasiyet;
• Yüksek elektromanyetik (EMC) bağışıklık;
• Yüksek doğrusallık ve doğruluk;
• Kolay kurulum;
• Mükemmel uzun süreli istikrar;
• Çoklu sensör desteği için benzersiz 64-Bit seri numarası.

Uygulamalar

• Seralar ve bitkiler hava istasyonları;
• Laboratuar ve ürün süreç takibi;
• İrtifa odaları;
• Tünel havalandırma sistemi

Aşağıdaki sensörlerle kullanılabilir:

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220

Teknik Özellikler

• Çalışma basıncı aralığı:300 ila 1100 hPa
• Bağıl doğruluk: (950 ila 1050 hPa, @25°C) ± 0,12 hPa
• Mutlak doğruluk:(950 - 1050hPa, @25°C) ± 1 hPa
• Çözünürlük: 0,1 hPa
• Besleme gerilimi aralığı :(1-Wire bus) 4,0 ila 5,5 V
• Maksimum besleme akımı: (1-Kablolu veri yolu) 2 mA
• Çalışma sıcaklığı aralığı: -20 ila +70 °C
• Çalışma bağıl nem aralığı: 0 ila 85 %RH (yoğuşmasız)
• Boyutlar: 85 x 35,1 x 23,5 mm
