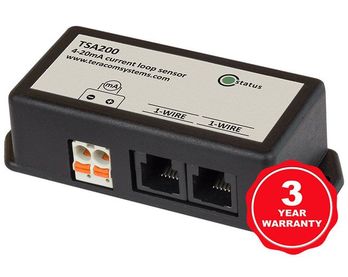

1-Telli Akım Döngü Vericisi TSA200

TSA200, 0-20mA / 4-20mA giriş aralığına sahip 1-Telli akım döngü vericisidir. Akım döngü girişi arayüzden galvanik olarak izole edilmiştir.

Cihaz 1 kablolu veriyolu üzerinden iletişim kurar. Her sensörün benzersiz bir 64 bit seri kodu vardır. Bu, aynı 1-Kablo veriyoluna çoklu sensörlerin bağlanmasına izin verir.

1 Telli akım döngü vericisi TSA200, çok sensörlü sistemlerin papatya zinciri için iki RJ11 konektörüne sahiptir.

TSA200, 0-20 / 4-20mA çıkışlı hemen hemen her endüstriyel sensöre bağlanabilir. MA'daki çıkış okumaları, denetleyicinin ofset ve çarpanı kullanılarak diğer birimlere dönüştürülebilir.

Sensör, elektriksel ve elektriksel olmayan parametrelerin ölçümü için kullanılabilir - sıvı seviyeleri, hava basıncı, gaz konsantrasyonu, aydınlatma, asitlik (pH), vb.

TSA200 pasif bir cihazdır, bazı uygulamalar için harici DC güç kaynağına ihtiyaç duyulur - tipik olarak 12/24 / 36VDC.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Özellikler

• 1-Wire arayüzünden galvanik izole akım döngüsü girişi;
• 10 bit çözünürlükler;
• Mükemmel uzun süreli istikrar;
• IP30 giriş koruması ;
• Çok düşük akım tüketimi;
• Çoklu sensör desteği için benzersiz 64 bit seri numarası.

Uygulamalar

• Endüstriyel işlemler için hava basıncı izleme;
• Fırın ve kurutucularda yüksek sıcaklık izleme;
• Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri;
• Endüstriyel prosesler için ayrık çekirdek dönüştürücüler ile yüksek akım izleme.

1-Kablolu akım döngüsü aşağıdakilerle kullanılabilir:

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220

Teknik Özellikler:

• Besleme gerilimi aralığı: (1-Wire bus) 4,5 ila 5,5 V
• Maksimum besleme akımı: (1-Wire bus) 40 mA
• Giriş DC akım aralığı: 0 ila 20 mA
• Çözünürlük: 0,01 mA
• Doğruluk: ±%2
• İzolasyon voltajı: 1000 VDC
• Çalışma sıcaklığı aralığı: 0 ila +40 °C
• Çalışma bağıl nem aralığı: 0 ila 85 %RH (yoğuşmasız)
• Boyutlar: 85 x 35,1 x 23,5 mm
