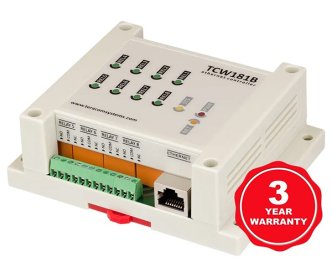

Ethernet dijital IO modülü TCW181B-CM

Ethernet dijital IO modülü TCW181B-CM Türkiye Distribütörü

TCW181B-CM, 8 kanallı bir Ethernet dijital IO modülüdür. Cihazlar, kullanıcı uygulamasının web arayüzü, SNMP programları veya HTTP/XML API komutları aracılığıyla yönetilebilir. Bağımsız bir cihaz olarak veya bir kontrol ve izleme sisteminin parçası olarak kullanılabilir. TCW181B-CM IO modülünde, 3 amp'e kadar AC veya DC akım için normalde açık ve normalde kapalı kontaklara sahip sekiz röle bulunur. Cihazdaki sekiz rölenin tümü ayrı ayrı veya aynı anda etkinleştirilebilir.

Desteklenen M2M protokolleri - SNMP v.1, TCW181B-CM'yi SNMP yönetici yazılımıyla sistemi kontrol etmek için iyi bir seçim haline getirir. Ethernet Dijital IO modülü, kuru kontak veya mantık seviyesi modunda çalışabilen dijital girişleri destekler. Mod, girişin yakınındaki bir atlama kablosu kullanılarak donanımda ayarlanabilir. Bu özellik etkinleştirilirse bir girişin durumu değiştiğinde bir e-posta veya SNMP tuzağı oluşturulabilir.

Özellikler

  • Parola korumalı web tabanlı yapılandırma ve kontrol.
  • Kuru kontaklı ve lojik seviye modlu 1 dijital giriş;
  • NO ve NC kontaklı 8 röle çıkışı.
  • SNMP v.1 desteği.
  • Uyarı koşulları için gönderilen SNMP tuzakları;
  • Uyarı koşulları için e-posta gönderimi;
  • Kimlik doğrulamalı SMTP (SSL/TLS desteklenmez);
  • XML ve HTTP API komutları;
  • Uzaktan ürün yazılımı güncellemesi;
  • Sağlam DIN Rayı/duvara monte edilebilir muhafaza.

Uygulama

  • Elektrikli cihazların uzaktan röle kontrolü;
  • Ev ve ofis alarm sistemleri;
  • Endüstriyel proses otomasyonu;
  • Rüzgar ve güneş enerjisi sistemlerinin çıkış enerjisi kontrolü.

Desteklenen sensörler

  • AC voltaj dedektörü TSV100
  • Duman dedektörü TSS8830R
  • Manyetik kapı sensörü TSD8

Teknik Dökümanlar

Teknik Özellikler

  • Fiziksel özellikler
  • Boyutlar: 115 x 90 x 40 mm
  • Ağırlık: 205 gr
    Çevresel sınırlar
  • Çalışma sıcaklığı aralığı: -20 ila 55°C
  • Depolama sıcaklığı aralığı: -25 ila 60°C
  • Çalışma bağıl nem aralığı: %5 - 85 (yoğuşmasız)
    Garanti
  • Garanti süresi: 3 yıl
    Güç kaynağı
  • Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 14 VDC
  • Akım tüketimi (tüm röleler AÇIK durumdayken): 0,37 A @ 12 VDC
    Ethernet bağlantısı
    10 Mbit/s aktarım hızı
    Yalnızca yarı çift yönlü mod
    Otomatik anlaşma desteklenmiyor
    Dijital giriş
  • İzolasyon: Yalıtılmamış
  • Mod: Kuru kontak veya Lojik seviye
  • Maksimum giriş voltajı: +5,5VDC
    TCW181B-CM_R4.10
  • Yüksek mantık seviyesi için minimum giriş voltajı: +2,5VDC
  • Düşük mantık seviyesi için maksimum giriş voltajı: +0,8VDC
  • Örnekleme hızı: 10 mS
  • Dijital filtreleme zaman aralığı: 30mS
    Röle çıkışları
  • Tip: Form C (N.O. ve N.C. kontaklar)
  • Kontak akımı değeri: 3 A @ 24 VDC/30 VAC (dirençli yük)
  • Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC
  • Mekanik dayanıklılık: 10 000 000 işlem
  • Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem
  • Temas direnci: 50 mili-ohm maks. (başlangıç ​​değeri)
  • Minimum darbe çıkışı: Nominal yükte 1 Hz
    DİKKAT: Cihazda herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
    rölelerin kontak hatlarında.
    3 Amper değerinde harici sigortalar veya kısa devre akımı sınırlayıcı devre kesiciler,
    bağlantı hatlarının aşırı akım koruması için kullanılır
    Dahili FLASH bellek
  • Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir hafıza döngüsüdür.)
