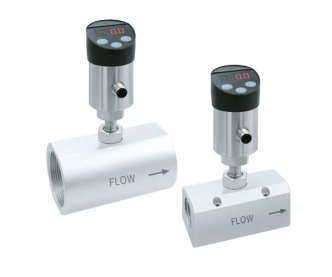

FTM06D-I Hat Tipi Hava Akışı Transmitteri

Özellikler

• Termal kütle akış sensörü
• Doğruluk : ±%1,5 F.S., Çalışma basıncı : Maks. 16 bar
• Çoklu çıkış seçeneği : 4 ... 20 mA / 0 ... 10 V / RS-485 / Frekans / Darbe ( Opsiyon )
• Tam boru boyutu aralığı (DN15 / DN25 / DN40 / DN50), kolay kurulum
• Dahili sıcaklık telafisi, doğru ölçüm
• Sonik nozul kalibrasyon sistemi ile kalibre edilmiştir
• Paslanmaz çelik gövde, alüminyum alaşımlı boru
• Yazılıma RS-485 aracılığıyla bağlanmak, veri kaydı, grafik kaydı ve kümülatif akış gösterimini mümkün kılar (isteğe bağlı)

Uygulama alanları:

• Basınçlı hava sistemi
• Pnömatik sistem
• Soğutmalı hava kurutucusu
• Adsorpsiyonlu hava kurutucusu
• Hava tüketimi izleme
• Boru hattı sızıntısı izleme

Teknik Özellikler

• Giriş

• Sensör tipi: Termal kütle akış sensörü

• Ölçüm aralığı* : DN15 : 0,1 ... 76 m³/h
  DN25 : 0,4 ... 212 m³/saat
  DN40 : 0,9 ... 543 m³/saat
  DN50 : 1,5 ... 848 m³/saat
  *Ölçüm aralığı standart koşulda (1013 mbar, 20°C) tanımlanmıştır.
• Çıkış
  Çıkış sinyali: 4 ... 20 mA / 0 ... 10 V / RS-485 / Frekans ( 0 ... 100 Hz ) / Darbe ( 1 ... 100 l/ darbe, opsiyon )
  Sinyal bağlantısı: 3 telli
  Isınma süresi: Yaklaşık 60 saniye
  Tepki süresi: t90≦3 sn
  Yük direnci: Gerilim çıkışı : ≧100 KΩ / Akım çıkışı : ≦250 Ω
• Doğruluk: ±%1,5 F.S.

• Sıcaklık Etki: %0,05 / °C

• Tekrarlanabilirlik: %0,5
• Ortam: Hava / Aşındırıcı olmayan gaz

• Çalışma sıcaklığı. & Nemli.: 0 ... 50°C / 20 ... 90%RH(Yoğuşmasız)

• Saklama derecesi: -20 ... 85°C

• Çalışma basıncı: 16 bar
• Güç kaynağı: DC 24 V ±%10

• Akım tüketimi: 24 V : 110 mA

• Elektrik bağlantısı: M12
• Boru boyutu: DN15 ( 1/2″ )
  DN25 (1″)
  DN40 (1-1/2″)
  DN50 (2″)

• Boru bağlantısı: G dişi
• Sertifika: CE
• IP derecesi: IP65 (IP67 seçeneği)

• Elektriksel koruma : Ters polarite ,Aşırı voltaj, Kısa devre
• Kapak: PC
  Konut: SUS304
  Boru: Alüminyum alaşımı
  Prob kafası: Cam elyaflı PC
  Ağırlık: DN15 ( 1/2″ ) : 697 gr
  DN25 (1″): 811 gr
  DN40 (1-1/2″): 1232 gr
  DN50 (2″): 1021 gr
