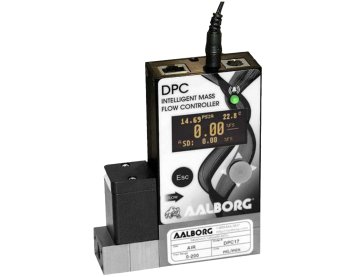

AAlborg DPC Kütlesel Debi Kontrol Cihazı
AAlborg DPC Kütlesel Debi Kontrol Cihazı
Aalborg Instruments'ın DPC serisi hassas dijital kütle akış kontrolörleri, proses gazlarının kütle akış hızının doğru ve kararlı kontrolünü sağlar. Kütlesel Akışı, Hacimsel Akış, Basınç ve Sıcaklık parametrelerinin doğal eşzamanlı gösterimi, bilimsel ve analitik uygulamalar, biyoreaktörler ve yüzey biriktirme, gaz örnekleme, üretim ve metroloji faaliyetleri gibi çeşitli endüstrilerdeki uygulamaları destekler.
AALBORG DPC serisi diferansiyel basınçlı kütle akış kontrolörü, batch işleme modu, ±(%0,5 RD + %0,2 FS) standart doğruluk, 200:1 ölçüm ve kontrol oranı ve 150 ms'den kısa örnekleme süresi ile toplayıcı debi değerine sahiptir.
Çalışma Prensibi
DPC kütle akış kontrolörlerinin çalışması, özel olarak tasarlanmış kısıtlayıcı akış elemanları (RFE) boyunca fark basıncının ölçülmesine dayanır. Kısıtlayıcı akış elemanı, tam skala aralığının %0'ından %133'üne kadar cihazın çalışma aralığının tamamında laminer akış oluşturmak üzere tasarlanmıştır. Hacimsel akış hızıyla doğrusal orantılı olan bir laminer akış kanalı boyunca basınç düşüşünü ölçmek için yüksek doğruluklu ve yüksek çözünürlüklü bir fark basınç sensörü kullanılır. Hacimsel akışı kütlesel akışa dönüştürmek için yüksek doğruluk ve yüksek çözünürlüklü mutlak basınç ve sıcaklık sensörleri kullanılır. Mikro denetleyici, sensörlerden gelen verilere ve cihazın dahili gaz veri tabanındaki gaz özelliklerine dayanarak, hacimsel ve kütlesel akışı hesaplar; bunlar, basınç ve sıcaklık parametreleriyle birlikte cihaz ekranında ve RS dijital arayüzleri aracılığıyla mevcuttur.
Teknik Dökümanlar
Debimetre Teknik Özellikler
| Marka / Model | Aalborg / DPC07, 17, 37, 47, 57, 67, 77 |
| Akışkan Cinsi | 90'a kadar Farklı gaz ve 5 farklı gaz karışımı |
| Analog Çıkış | 4 - 2mA, 0 - 5 VDC, 0-10 VDC |
| Vlaf Harici Kontrol Sinyali | 4 - 2mA, 0 - 5 VDC veya 0-10VDC |
| Hassasiyet | ±0,5 % RD +0.2% FS |
| Örnekleme Zamanı | 150 mS |
| Ortam sıcaklığı | 0….50°C |
| Ölçüm Oranı | 200:1 |
| Besleme Gerilimi | 12 - 26Vdc 650mA |
| Akışkan Temas Yüzey Malz. | Alüminyum ceramic veya 316L Pas. 416 pas. çelik, polyamid |
| Çalışma sıcaklığı | -10…60°C |
| Gösterge | O LED |
| Basınç | DPC07,17,37,47,57, 67, 77: 120 PSIG max |
| Maksimum Kontrol Edilebilir Akış | 133 % |
| Ölçüm Aralığı | 0,5 -50 sml/dk ila 0-1000 sL/dk |
| Hat Çapı | 1/8" - 3/4" |
| O-Ring | Buna-N, Viton EPR PTFE / Kalrez |
