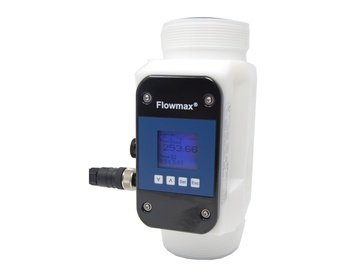

Hat tipi Ultrasonik Debimetre Flowmax 54i

Ultrasonik Debimetre Çeşitleri RST Elektronik'te | İstanbul

.

Flowmax 54i, sıvıların hacimsel akışını hesaplayan bir akış ölçerdir. MIB GmbH - Ultraschall Durchflussmessgeraet Flowmax 54i Ultrasonik teknolojiye dayanan Flowmax 54i, iletken ve iletken olmayan sıvıları temassız olarak ölçebilir. Flowmax'ın hareketli parçası yoktur ve kesinlikle aşınmaz. Borunun tasarımı, tüm geometri üzerindeki ölü alanı en aza indirir. Ortama temas eden tüm parçalar PE-HD'dir. Flowmax, teknik özellikleri sayesinde, DI-Su, Vücut bakım sıvıları, Kozmetikler, sıvı gıda ve ayrıca agresif ve / veya toksik asitler ve alkaliler gibi her türlü sıvıyı ölçebilir. Flowmax, yüksek ölçüm doğruluğu ve tekrarlanabilirliği ile karakterizedir. Boş boru tespiti entegre edilmiştir. İsteğe bağlı olarak Flowmax, bir PID kontrolör işlevine sahiptir. Hesaplanan akış, çıktılarda birkaç milisaniyelik bir yanıt oranı ile sağlanır.

Flowmax varsayılan olarak önceden ayarlanmış bir miktar sayacına sahiptir. Başlangıç sinyali isteğe bağlı olarak dışarıdan beslenebilir. Pompanın veya valf kontrolünün etkinleştirilmesi için bir kontrol sinyali de standarttır.

Flowmax 54i, piston diyaframlı ve peristaltik pompalarla çalışmaya uygundur.

Teknik Dökümanlar

Teknik Özellikleri

Marka / Meneşei: MIB GMBH Alman
Model: Flowmax 54i
Nominal çaplar: DN25, DN32, DN40, DN50
İç Diş Bağlantıları: G1 ½, G2; G2 ¼, G2 ¾
Mekanik Bağlantı: Dişli G, Dişli NPT, Clamp bağlantısı
DIN11864-3 BKS-Kelepçe Form A
Koruma Sınıfı: IP 65
Basınç Dayanımı: 10 Bar
Material: PE-HD (Polyethylene)
Güç kaynağı: 18 ... 30VDC
Güç Girişi: 24VDC'de güç girişi = 3.6W
Bağlantı Konnektörü: 5 pimli, 8 pimli opsiyonel
Depolama sıcaklığı: -15 .... +50 °C
Akışkan Sıcaklığı: 0 .... +50 °C
Akım çıkışı: 0/4 ... 20 mA,
Alt ve üst limit ayarlanabilir,
Topraklama Besleme toprağına bağlı
4Z20mA ile NAMUR NE43'e göre Hata Sinyali
Dijital Çıkış: NPN ve PNP-lojik üzerinden Q1 / 2 dijital çıkışı, maks. 100mA
DIN 19240'a göre çıkış voltajı:
≤5V, DÜŞÜK anlamına gelir
≥12V YÜKSEK anlamına gelir
Kısa devre korumalı
Frekans: 0 ... 10kHz
Veri Arayüzü: Parametrelendirme için veri arayüzü
Ölçüm sapması: ± 2% o.r. ± 0,3% f.s. (o.r. = of reading , f.s. = fullscale),
option ± 1% o.r. ± 0,3% f.s. Reference conditions (VDE/VDI 2642)
Referans koşullar (VDE / VDI 2642) göre
Ölçüm aralığı: DN25: 5 – 180 l/min
DN32: 9 – 300 l/min
DN40: 18 – 480 l/min
DN50: 36 – 900 l/min
Tekrarlanabilirlik: % 0,5
Flowmax 54i ölçüm sistemi genel EMC kurallarını karşılar
CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3, EN uyarınca gereksinimler
61000-4-4, EN 61000-4-5, EN 61000-4-6. Gereksinimlere uygundur
EC direktiflerine uygundur ve CE sertifikasına sahiptir.
