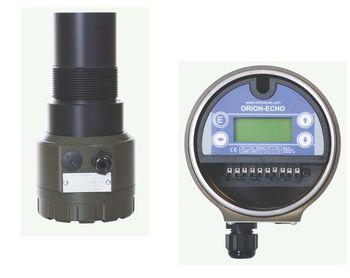

Ultrasonik Seviye Transmitteri

Ultrasonik Seviye Transmitteri sıvı ve katılarda sürekli seviye ölçümünü sağlamaktadır. Ayrıca hacimsel ölçüm ve açık kanallarda da debi ölçümü yapmaktadır. Ultrasonik seviye transmitteri elektriksel olarak 4 telli transmitterdir. Üzerinde LCD ekran ve konfigürasyon ayarlarını yapmak için tuş takımı bulunmaktadır. Ultrasonik Seviye Ölçer kapalı ve açık tanklarda seviye ve hacim ölçümü yüksek bir hassasiyetle yapmaktadır. Ultrasonik seviye sensörü Epoksi veya PVDF olarak seçilebilir. PVDF sensor agresif, aşındırıcı kimyasallara (Asit, kostik, Petro kimyasallar gibi) dayanıklıdır. Ultrasonik seviye ölçerler Orion Echo modellerinin tamamında ısı kompanzasyonu mevcuttur. Bütün modeller IP68 koruma sınıfına sahiptir. Ayrıca Orion Echo ultrasonik seviye transmiterinde Hart haberleşme protokolu opsiyon olarak mevcuttur.

  • IP68 Koruma Sınıfı, Transmitter ve LCD ekranı ile kompakt veya harici tiptir.
  • Ultrasonik Seviye Transmitter Elektriksel 4 telli ve 24 V DC beslemeye sahiptir.
  • İki ayarlanabilir Röle Çıkışı vardır. Açık kanal debimetre olarak sipariş edilirse rölelerden biri akışa bağlı olarak puls üretmek için transistör olarak çıkış verir.
  • Hata çıkış rölesi ultrasonik seviye transmitterinde problem olması halinde devreye girerek sinyal ve besleme durumunu güvenli çalışma için kullanılabilir.
  • Seviye ölçümünde yan çeperlerde oluşacak ekoları elimine eden filitre fonksiyonu kararlı çalışmayı garanti eder.
  • Simülasyon fonksiyonu ile bağlı olduğu cihazların devreye alınmasını kolaylaştırır.
  • Hacimsel ölçümü Yatay veya Dikey silindir, Kare veya küre tanklarda yapılabilmektedir.
  • Açık kanal Debi ölçümünde parsal savağı metodunu desteklemektedir.
  • Yapılacak Ölçümler Seviye ve Mesafede (cm, m, inch veya feet), Hacimde (liter, m3 , imp. gal, U.S. gal). Akış ölçümünde ( l/s, m3/h, imp/h, gal/h ) olarak gösterilebilir.
  • RS485 Modbus RTU seri port haberleşmesi ile PLC olmayan uygulamalarda GPRS veri toplama uygulamalarında ekonomik bir alternatiftir.
  • Bu modelde hart opsiyonu mevcuttur.
  • Makina uygulamalarında mesafe ölçümünde ve hareket algılamada kullanılabilir.
  • Su arıtma tesislerinde, Kimyasal seviye ölçüm proseslerde, petro kimya tesislerinde, gıda sektöründe yoğun olarak tercih edilmektedir.
Teknik Özellikleri

Besleme: 24V DC +/- %30 / 4 W max
Röle Çıkışı: 250VAC/1A NO 2 adet
Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir
Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon)
Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit
Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C
Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon
Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon
Koruma Sınıfı: IP68
Çözünürlük: 1mm max
Linerite: %0,5
Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden)
Minimum Ölçüm mesafesi: 0,4m
Sensor Frekansı: 50Khz
Ses Koni Açısı: -3 dB de 10 degree
Kompanzasyon: Isı kompanzasyonu
Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64
CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001

RST ech312
