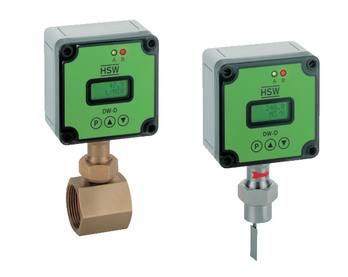

Dijital Göstergeli Akış Şalteri / Debi Ölçer DW-D

DW-D, akışkan debisi ölçerek anlık debi için analog çıkış, ve toplam debi değerini LCD de göstermektedir., Analog Akım çıkışı, voltaj çıkışı ve iki ayarlanabilir rölesi ve bu röle durumunu gösteren iki adet Led. mevcuttur. Ürün İlerlemeli sıfırlama kuvveti ile patentli Henke Sass Wolf sarkaç prensibine göre çalışır.

Patentli Sensör Çalışma Prensibi

Akış pedalının Yol sapma ölçüm prensibinin akışa bağlı olarak pozisyonunu değiştiren patentli sarkaç sistemi ile çalışır, sürtünme olmadan temassız olarak gerçekleşir. Bu sarkacın yer değiştirme durumu programlanabilir EEPROM bellek ile değerlendirilerek akış miktarı ölçülür. Bu Ölçüm yöntemi DW-D 'yi çok yönlü ve güvenilir bir akış ileticisi yapar. Modern teknolojisi ve mükemmel performans özellikleri sayesinde şimdiye kadar çok daha pahalı ölçüm prosedürlerinin kullanıldığı uygulamalar için idealdir. Cihaz ayrıca kirli ortamlar için de uygundur.


● Mevcut akışın gösterimi ve kontrolü
● Küçük skalalarda Switch noktalarının çok basit bir şekilde ayarlanmasına olanak sağlar
● İçindeki mekanizma sayesinde kirlilik ve mıknatıslanma etkilerinde etkilenmez.
● Switch noktası ve Akış göstergesi müşteri ihtiyacına göre dizayn edilir.
● Maksimum çalışma güvenilirliği ve servis kolaylığı
● Sıvı ve Gazlar için uygundur
●120 Bara kadar yüksek Basınç Dayanımı opsiyonu mevcuttur.
● Tüm akış yönleri ve montaj konumları için tedarik edilebilir.
● 3/8” ~ 24” Arası Hatlara uygun ürün
● Tek veya İki switchli versiyon mevcuttur

Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Marka: Henke Sass Wolf
Model: DW-D
Hassasiyet: ± 2%
Gövde Materyali: Pirinç, Paslanmaz Çelik, PVC
Çalışma Sıcaklığı: -20-130 °C
Maksimum Basınç: 25 Bar (120 Bar opsiyonel)
Besleme Gerilimi: 24 VDC ± 10%
Analog Çıkış: 4-20mA, Voltaj; 0-10V + 2 Switch
Ölçüm oranı : 1: 10 diğer için danışınız.
Proses Bağlantı: T gövde ile 3/8'' ~ 2'' Daldırma ile 2” ~ 24”
Koruma Sınıfı: IP65
