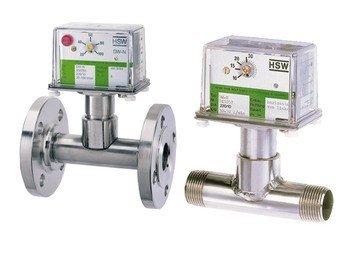

Analog Göstergeli Akış Şalteri DW-N

Analog Göstergeli Akış Şalteri DW-N

HSW DW-N Flowswitch, çok güvenilir akış sistemini içerir. Sıvı akışı, hedef plakası olan bir sarkaç sisteminin bir yay’a karşı bir mil üzerinde hareket etmesine neden olur. Metal körük düzenlemesi ölçüm cihazını akış ortamından yalıtır ve sarkaç hareketinin dönüştürülmesini sağlar. Sarkaç hareketi, akış kontrol sistemine bir sinyal gönderen 3 kutuplu bir mikro switchi etkinleştirir. DW-U/N cihaz tiplerinin T-parçası kireçlenme, kir veya kirden etkileniyorsa, 'akma yok' mesajı vardır. Bu sistemin akış belirtildiği, ancak hiç bulunmadığı bir konumda durmasının neredeyse imkansız olduğu anlamına gelir.

Anahtarlama noktalarının küçük çaplı olarak basit şekilde ayarlanması
Microswitch'e ayarlanabilir hareket iletimi
Kirlilik ve manyetik alanlara dayanıklı
Yüksek elektriksel esneklik
Maksimum çalışma güvenilirliği ve servis kolaylığı
Tüm akış yönleri ve kurulum pozisyonları için tedarik edilebilir
Ex-Proof versiyonu mevcuttur
İki switchi versiyonu mevcuttur

Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Marka: Henke Sass Wolf
Model: DW-N
Hassasiyet: ± 3%
Gövde Materyali: Pirinç, Paslanmaz Çelik, PVC
Çalışma Sıcaklığı: -20 ~ 100 °C (300 °C opsiyonel)
Maksimum Basınç: 16 Bar
Çıkış: 2 Adet ayaralanabilir mikroswitch
Proses Bağlantı: T gövde ile 3/8'' ~ 2'' Daldırma ile 2” ~ 24”
Koruma Sınıfı: IP55
Koruma: ATEX EX, IIGD, EEX c IIB T4 IP65 T110° respectively Ex, 2GD EEx, IIB T4 EX 3D IP 65, T125°)
