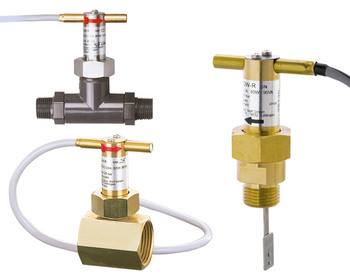

Daldırma Tip / Hat Tipi Akış Şalteri Henke DW-R

Daldırma Tip / Hat Tipi Akış Şalteri Henke DW-R

Akış Şalteri olan DW-R cihaz tipi, boru hatlarındaki akışların izlenmesi yani akış var veya yok bilgisini veren basit, güvenilir ve uygun maliyetli bir çözümdür. Akış switci anahtarlama davranışı ve / veya anahtarlama noktaları ile ilgili olarak özel versiyonlar, bağlantı çeşitleri talep üzerine temin edilebilmektedir.


Çalışma Prensibi

Akış şalteri olan DW-R modeli çok güvenli çalışma prensibine sahiptir. Akan Akışta pedalın ucundaki dairesel plaka akış yardımıyla ileri itilir. Akış şalterindeki akış pedalı önceden gerilmiş bir yay ile desteklenmektedir. Böylece sürtünme olmadan hareket eden pedal ucundaki mıknatıs Reed kontak durumunu değiştirerek hattaki akış durumunu bize bildirmiş olur. Kontak sistemi tamamen akışkanın dışında ve kontak değişimi akış şalteri pedalının ucundaki mıknatıs sayesinde temassız gerçekleşmektedir bu da hatasız çalışma kolay ayar ve tam güvenlik sağlamaktadır.. Anahtarlama noktasını manyetik kontağı hareket ettirmek suretiyle ayarlamak mümkündür.

DW-R Manyetik kontak sistemi ile boru kısmına sabitlenen sarkaç sistemi birbirinden ayrı olması
nedeniyle bakımının yapılması çok kolay olur
Ayar Gerektirmez
Sarkaç Sistemi sökülüp takılabilir. Bu nedenle tüm sarkaç sistemi rahatlıkla değiştirilebilir.
Sarkaç sistemi paslanmaz çeliktir.
Çok düşük basınç kaybı
Basit, Güvenilir ve ekonomiktir.
Kirli sıvıya ve kirlenmeye karşı dayanıklıdır.

Teknik Dökümanlar
  • PDF l Teknik Özellikler
  • PDF l Kullanma Klavuzu
  • PDF l Bağlantı Şeması
Teknik Özellikleri

Model : DW-R
Marka: Henke Sass Wolf
Menşei: Almanya
Kullanılabilir Hat Çapı: 1/2” ~ 6”
Anahtarlama Noktası: 1 l/dk ~ 600 l/dk
Anahtarlama Akımı: 1.5 A;
Koruma Sınıfı: IP 65
Anahtar: Normalde kapalı veya normalde açık kullanılabilir. SPDT anahtarlama istek üzerine mevcuttur
Ortam sıcaklığı: En fazla 70 ° C
Akışkan Sıcaklığı: 100 ° C
