Fark Basınç Transmitteri Nedir?
Fark Basınç Transmitteri Nedir, Nasıl Çalışır?
Fark basınç transmitteri, bir prosesteki iki farklı noktanın basınçları arasındaki farkı ölçen ve bu farkı standart bir elektrik sinyaline çeviren enstrümandır. Ölçülen büyüklük tek bir noktanın mutlak basıncı değil, iki nokta arasındaki basınç farkıdır. Bu fark, filtre tıkanıklığından kapalı tank seviyesine, oda basıncından orifis üzerinden debi hesabına kadar birbirinden çok farklı proses değişkenlerinin dolaylı olarak ölçülmesini sağlar.
Bu rehberde fark basınç transmitterinin çalışma prensibini, çeşitlerini, dört temel endüstriyel uygulamasını ve saha tecrübesine dayanan seçim ile montaj kriterlerini bulacaksınız.

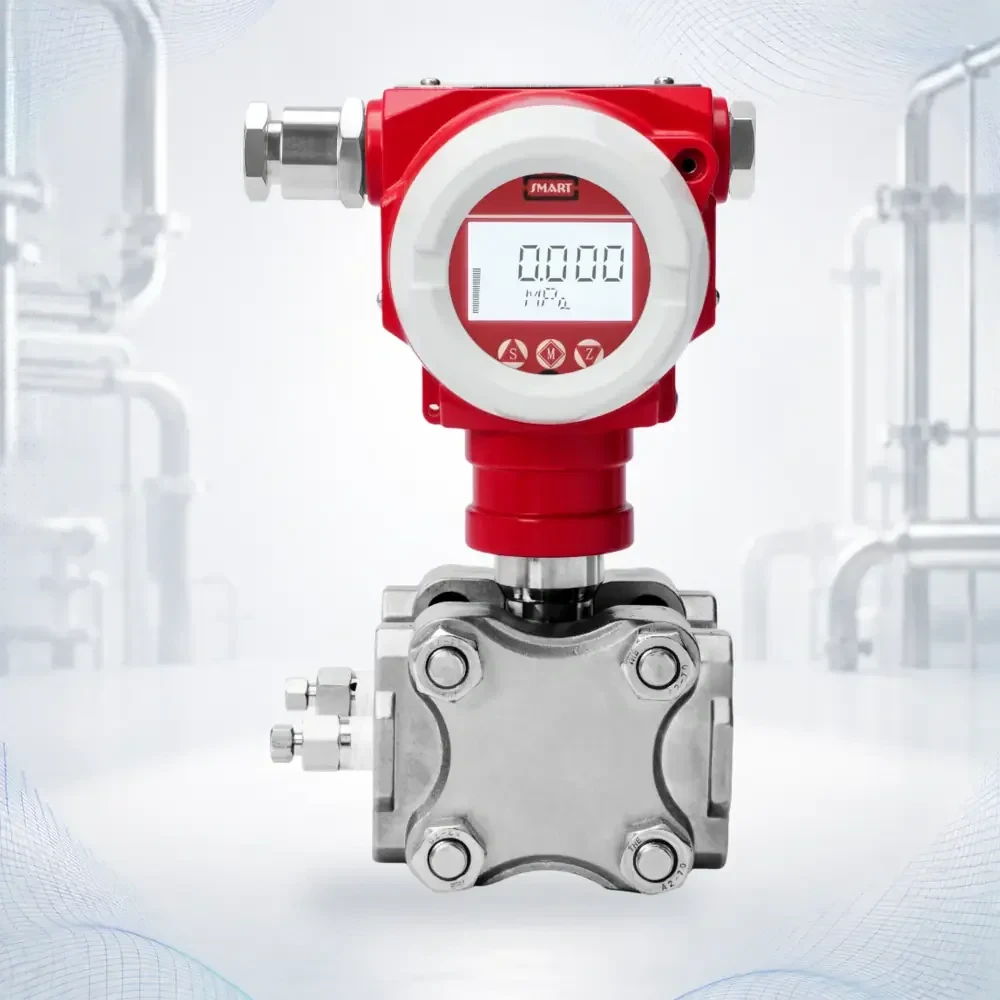

Dimens DMS503-DST endüstriyel tip fark basınç transmitteri. Alt gövdedeki çift odacıklı ölçüm hücresi ve iki ayrı proses bağlantısı, fark basınç ölçümünü tek noktalı basınç ölçümünden ayıran temel yapıdır.
Fark Basınç Transmitteri Nedir?
Fark basınç transmitteri, iki proses bağlantısı üzerinden aldığı basınçları karşılaştırır ve aradaki farkı ölçer. Yüksek basınç tarafı genellikle H, düşük basınç tarafı L olarak işaretlenir. Cihazın ölçtüğü değer basitçe şudur:
ΔP = P(H) − P(L)
Buradaki kritik ayrım, fark basınç ile statik basıncın karıştırılmamasıdır. Bir hat 40 bar statik basınç altında çalışıyor olabilir, ancak o hattaki bir filtrenin giriş ve çıkışı arasındaki fark yalnızca 300 mbar olabilir. Fark basınç transmitteri 300 mbar'ı hassas biçimde ölçerken, 40 bar'lık hat basıncına da dayanabilecek şekilde tasarlanmıştır. Bu iki değer cihaz seçiminde ayrı ayrı kontrol edilmesi gereken iki farklı spesifikasyondur.
Transmitter kavramının kendisi ve sensör ile transmitter arasındaki fark hakkında daha geniş bir bakış için Transmitter Nedir ve Nasıl Çalışır? yazısını inceleyebilirsiniz.
Fark Basınç Transmitteri Nasıl Çalışır?
Çalışma zinciri üç adımdan oluşur: mekanik algılama, elektriksel dönüşüm ve sinyal iletimi.
Ölçüm Hücresi ve Diyafram Deformasyonu
Cihazın kalbinde, iki basınç odasını birbirinden ayıran bir ölçüm diyaframı bulunur. H tarafındaki basınç L tarafından yüksek olduğunda diyafram L tarafına doğru mikron mertebesinde esner. Esneme miktarı, uygulanan basınç farkıyla doğru orantılıdır.
Diyaframın iki tarafındaki odalar genellikle silikon yağı gibi bir dolgu sıvısıyla doldurulur. Bu sıvı, proses basıncını dış izolasyon diyaframından iç ölçüm hücresine kayıpsız aktarır ve hassas sensörü proses akışkanından fiziksel olarak korur.
Piezorezistif ve Kapasitif Algılama Farkı
Diyaframın mekanik hareketi iki yaygın yöntemle elektrik sinyaline çevrilir:
- Piezorezistif algılama: Diyafram üzerine yerleştirilen gerinim ölçerlerin direnci, esnemeyle birlikte değişir. Wheatstone köprüsü bu direnç değişimini gerilim farkına çevirir. Geniş ölçüm aralıklarında yaygın ve ekonomik çözümdür.
- Kapasitif algılama: Diyafram, sabit elektrotlar arasında hareketli bir plaka gibi davranır. Diyafram hareket ettikçe aradaki kapasitans değişir. Çok düşük basınç farklarında, özellikle Pascal mertebesindeki hava uygulamalarında daha yüksek çözünürlük sunar.
Düşük aralıklı hava ve gaz uygulamalarında kapasitif teknoloji, yüksek statik basınçlı sıvı proseslerinde ise piezorezistif teknoloji genellikle daha uygundur.
Sinyal Dönüşümü ve Çıkış Tipleri
Elektriksel sinyal, cihazın elektroniği tarafından doğrusallaştırılır, sıcaklık kompanzasyonundan geçirilir ve endüstriyel standart bir çıkışa dönüştürülür. En yaygın çıkış 4-20 mA akım döngüsüdür; uzun kablo mesafelerinde gerilim düşümünden etkilenmediği ve 4 mA'nın altındaki değer kablo kopukluğunu işaret ettiği için endüstride tercih edilir. Uygulamaya göre 0-10 V gerilim çıkışı, HART veya Modbus RTU haberleşme protokolleri de kullanılır.
Fark Basınç Transmitteri Çeşitleri
Fark basınç transmitterleri esas olarak uygulama ortamına ve basınç mertebesine göre ayrılır.
Hava Fark Basınç Transmitterleri
Havalandırma kanalları, filtre kabinleri, temiz oda ve laboratuvar gibi çok düşük basınç farklarının ölçüldüğü uygulamalar için tasarlanır. Ölçüm aralıkları tipik olarak Pascal ve kilopascal mertebesindedir. Örneğin Hava Fark Basınç Transmitteri DMS600 modeli 0-250 Pa ile 100 kPa arasında değişen aralıklarda ve 4-20 mA çıkışla çalışır.
Bu gruptaki tüm modeller için Hava Fark Basınç Transmitterleri kategorisini inceleyebilirsiniz.
Endüstriyel Tip Fark Basınç Transmitterleri
Proses hatlarında, yüksek statik basınç altında ve genellikle sıvı akışkanlarla çalışır. Ölçüm aralıkları mbar ile bar mertebesindedir ve bu grupta doğruluk beklentisi hava tipine göre belirgin biçimde yüksektir.
Örneğin Endüstriyel Tip Fark Basınç Transmitteri Dimens DMS503-DST modeli 2 mbar ile 100 bar arasında ölçüm yapar, referans doğruluğu ±%0,075 URL seviyesindedir ve 4-20 mA ile HART çıkış sunar. Diyafram malzemesi SUS316L veya Hastelloy C olarak seçilebildiği için aşındırıcı akışkanlarda da kullanılabilir. IP67 koruma sınıfı ve ATEX sertifikasyonu, saha ve patlayıcı ortam koşullarına uygunluğunu tamamlar.
Daha dar ölçüm aralığının yeterli olduğu uygulamalarda Fark Basınç Transmitteri DMS610 modeli 0-100 mbar ile 25 bar arasında yapılandırılabilir ve tipik olarak tam skalanın yüzde 0,5'i doğrulukla çalışır.
Kimyasal veya aşındırıcı akışkanlarda ölçüm hücresini korumak için ayırıcı diyaframlı çözümler kullanılır. Bu tip için Diyaframlı Tip Basınç Transmitterleri kategorisi uygundur. Genel proses uygulamaları için ise Endüstriyel Tip Basınç Transmitterleri grubuna bakılabilir.
Teknik Karşılaştırma
| Kriter | Hava fark basınç tipi | Endüstriyel proses tipi | Diyaframlı ayırıcılı tip |
|---|---|---|---|
| Tipik ölçüm aralığı | 0-250 Pa … 100 kPa | 0-100 mbar … 25 bar | 0-100 mbar … 25 bar |
| Algılama teknolojisi | Ağırlıklı kapasitif | Ağırlıklı piezorezistif | Piezorezistif, ayırıcı diyaframlı |
| Tipik doğruluk | ±%1 … ±%1,5 FS | ±%0,075 URL … ±%0,5 FS | ±%0,5 … ±%1 FS |
| Akışkan | Hava, nötr gazlar | Sıvı, gaz, buhar | Aşındırıcı, viskoz, partiküllü sıvı |
| Çıkış | 4-20 mA, 0-10 V | 4-20 mA, HART | 4-20 mA, HART |
| Tipik uygulama | HVAC, temiz oda, filtre kabini | Proses hattı, kapalı tank | Kimya, gıda, atık su |
Tablodaki değerler kategori bazında tipik aralıklardır. Proje bazlı kesin değerler için ilgili ürün sayfasındaki teknik veri sayfası esas alınmalıdır.
Endüstriyel Kullanım Alanları
Fark basınç ölçümünün gücü, tek bir ölçüm prensibiyle dört ayrı proses değişkenine ulaşabilmesinden gelir.
Filtre Tıkanıklığı İzleme
Bir filtrenin giriş ve çıkışı arasındaki basınç farkı, filtre kirlendikçe artar. Transmitterin H tarafı filtre girişine, L tarafı çıkışına bağlanır. Belirlenen eşik değere ulaşıldığında sistem uyarı üretir.
Bu yaklaşım, sabit takvimli filtre değişiminin iki yönlü israfını ortadan kaldırır: erken değiştirilen temiz filtrenin maliyeti ve geç değiştirilen tıkalı filtrenin yol açtığı enerji kaybı. Basınçlı hava sistemlerinde bu kaybın büyüklüğü hakkında Basınçlı Hava Sistemlerinde Hassas Debi Kontrolü Neden Önemlidir yazısında ayrıntılı bilgi bulabilirsiniz.
Kapalı Tankta Seviye Ölçümü
Açık tanklarda seviye, sıvı sütununun oluşturduğu hidrostatik basınçla doğrudan ölçülebilir. Ancak kapalı ve basınçlı bir tankta sıvının üzerindeki gaz yastığı da tabana basınç uygular; tek noktadan yapılan ölçüm bu iki etkiyi ayıramaz.
Fark basınç transmitteri bu sorunu çözer: H tarafı tank tabanına, L tarafı gaz fazına bağlanır. Gaz basıncı her iki tarafa da etki ettiği için sadeleşir ve geriye yalnızca sıvı sütununun oluşturduğu basınç kalır.
ΔP = ρ × g × h
Burada ρ akışkan yoğunluğu, g yerçekimi ivmesi, h ise sıvı yüksekliğidir. Formülden görüldüğü gibi ölçüm yoğunluğa bağlıdır; proses sıcaklığıyla yoğunluk değişiyorsa bu değişim hesaba katılmalıdır. Hidrostatik prensibin ayrıntıları için Hidrostatik Seviye Sensörleri Hakkında Herşey yazısına bakabilirsiniz.
Temiz Oda ve HVAC Basınç Kontrolü
İlaç, gıda ve hastane uygulamalarında odalar arası basınç hiyerarşisi kritik bir hijyen bariyeridir. Steril bir alan komşu koridora göre pozitif basınçta, izolasyon odası ise negatif basınçta tutulur. Bu farklar tipik olarak 5 ile 60 Pa arasındadır.
Bu mertebedeki ölçüm, kapasitif teknolojili hava fark basınç transmitterlerinin çalışma alanıdır. Sinyal doğrudan bina otomasyon sistemine aktarılır ve fan hızı sürekli olarak ayarlanır.
Orifis ile Debi Ölçümü
Bir boru hattına yerleştirilen orifis plakası, akış hızıyla orantılı bir basınç düşüşü yaratır. Bu düşüş ile debi arasındaki ilişki doğrusal değil, karekökseldir:
Q = k × √ΔP
Karekök ilişkisinin pratik sonucu şudur: düşük debilerde ölçüm hassasiyeti belirgin biçimde düşer. Bu nedenle orifis tabanlı sistemler geniş debi aralığı gereken uygulamalarda tercih edilmez. Bu yöntemin diğer akış ölçüm teknolojileriyle karşılaştırması için Debimetre Çeşitleri ve Kullanımı yazısı yol gösterici olacaktır.
Fark Basınç Transmitteri Nasıl Seçilir?
Seçimde sırasıyla şu kriterler değerlendirilmelidir:
- Ölçüm aralığı ve turndown oranı. Beklenen çalışma değeri, seçilen aralığın orta bölgesine denk gelmelidir. Aralığın en alt yüzde 10'unda çalışmak doğruluk kaybına yol açar.
- Statik basınç dayanımı. Ölçülecek farktan bağımsız olarak hattın maksimum çalışma basıncı kontrol edilmelidir. Bu, en sık atlanan kriterdir.
- Doğruluk tanımı. Tam skala yüzdesi (FS), üst ölçüm sınırı yüzdesi (URL) ve okunan değer yüzdesi birbirinden farklı tanımlardır. Örneğin ±%0,075 URL tanımlı bir cihaz ile ±%0,5 FS tanımlı bir cihaz, aynı ölçüm aralığında çok farklı gerçek hata üretir. Geniş aralıklı bir cihazda düşük değer okurken FS tanımlı doğruluk göreli hatayı büyütür. Karşılaştırma yapmadan önce iki cihazın doğruluk tanımının aynı olduğundan emin olun.
- Proses sıcaklığı ve ortam sıcaklığı. İkisi ayrı ayrı kontrol edilmelidir.
- Islanan malzeme uyumu. Akışkan aşındırıcıysa 316L paslanmaz çelik yeterli olmayabilir, Hastelloy veya ayırıcı diyaframlı çözüm gerekebilir.
- Çıkış ve haberleşme. Mevcut otomasyon altyapısına uygun protokol seçilmelidir.
- Koruma sınıfı ve sertifikasyon. Islak veya tozlu ortamda IP65 ve üzeri, patlayıcı ortamda ATEX uygunluğu aranmalıdır.
Basınç ölçüm ailesinin tamamına Basınç Ölçer Enstrümanları sayfasından ulaşabilir, basınç transmitterlerinin endüstriyel rolü hakkında Elektronik Sistemlerde Hayati Rol Oynayan Basınç Transmitterleri yazısını okuyabilirsiniz.
Montaj ve Devreye Alma Hataları
Sahada karşılaşılan ölçüm sorunlarının önemli bir bölümü cihazdan değil, montajdan kaynaklanır.
- Üç vanalı manifold yanlış kullanımı. Devreye alma ve izolasyon sırasında önce dengeleme vanası açılmalı, ardından izolasyon vanaları işletilmelidir. Bu sıra atlanırsa ölçüm hücresinin tek tarafına tüm statik basınç anlık olarak biner ve diyafram kalıcı hasar görebilir. Bu, fark basınç transmitterlerinde en yaygın kalıcı arıza sebebidir.
- Empuls hattı eğimi. Sıvı ölçümlerinde hatlar transmittere doğru aşağı eğimli olmalı ki gaz kabarcığı hapsolmasın. Gaz ölçümlerinde ise yukarı eğimli olmalı ki yoğuşma suyu birikmesin. Yanlış eğim, sabit ve fark edilmesi zor bir ofset hatası üretir.
- Montaj sonrası sıfır ayarının yapılmaması. Cihazın montaj pozisyonu, dolgu sıvısının kendi ağırlığı nedeniyle küçük bir kayma yaratır. Sıfır ayarı, cihaz nihai konumuna monte edildikten sonra yapılmalıdır.
- Farklı sıcaklıktaki empuls hatları. İki bacak farklı sıcaklıklara maruz kalırsa dolgu sıvılarının yoğunlukları farklılaşır ve mevsimsel olarak değişen bir hata ortaya çıkar. Hatlar mümkün olduğunca aynı güzergâhtan çekilmelidir.
Devreye alma, kalibrasyon veya arıza durumlarında Teknik Servis Hizmetleri ekibimizden destek alabilirsiniz.
Sık Sorulan Sorular
Fark basınç transmitteri ile basınç transmitteri arasındaki fark nedir?
Basınç transmitteri tek bir noktanın basıncını referansa göre ölçer. Fark basınç transmitteri ise iki proses noktası arasındaki farkı ölçer ve iki ayrı proses bağlantısı bulunur. Filtre tıkanıklığı, kapalı tank seviyesi ve orifis ile debi ölçümü yalnızca fark basınç transmitteriyle yapılabilir.
Fark basınç transmitteri kapalı tankta seviye ölçebilir mi?
Evet. Yüksek basınç tarafı tank tabanına, düşük basınç tarafı gaz fazına bağlanır. Gaz yastığının basıncı her iki tarafa eşit etki ettiği için sadeleşir ve cihaz yalnızca sıvı sütununun oluşturduğu basıncı ölçer. Hesap akışkan yoğunluğuna bağlıdır.
Statik basınç dayanımı neden ayrıca kontrol edilmelidir?
Ölçülen fark ile hattın maruz kaldığı basınç birbirinden bağımsızdır. Bir cihaz 500 mbar farkı ölçerken 40 bar hat basıncına dayanmak zorunda kalabilir. Statik basınç dayanımı yetersizse cihaz ölçüm aralığı doğru seçilmiş olsa bile arızalanır.
Hangi durumda kapasitif, hangi durumda piezorezistif seçilmelidir?
Pascal mertebesindeki çok düşük hava ve gaz farkları için kapasitif teknoloji daha yüksek çözünürlük sağlar. Bar mertebesinde ve yüksek statik basınç altındaki sıvı proseslerinde piezorezistif teknoloji daha uygundur.
Fark basınç transmitteri ne sıklıkla kalibre edilmelidir?
Kalibrasyon periyodu uygulamanın kritikliğine ve proses koşullarına bağlıdır. Genel endüstriyel uygulamalarda yılda bir kalibrasyon yaygın bir yaklaşımdır. Gıda ve ilaç gibi düzenlemeye tabi süreçlerde periyot ilgili kalite sisteminin gerekliliklerine göre belirlenir.
Ölçüm neden sürekli sabit bir hata gösteriyor?
Sabit ofset hataları genellikle empuls hatlarında hapsolmuş gaz kabarcığından, birikmiş yoğuşma suyundan veya montaj sonrası sıfır ayarının yapılmamış olmasından kaynaklanır. Önce hatlar tahliye edilmeli, ardından sıfır ayarı cihaz nihai konumundayken tekrarlanmalıdır.
Sonuç
Fark basınç transmitteri, tek bir ölçüm prensibiyle filtre durumu, kapalı tank seviyesi, oda basıncı ve orifis üzerinden debi gibi birbirinden farklı proses değişkenlerine ulaşmayı sağlayan çok yönlü bir enstrümandır. Doğru sonuç için üç nokta belirleyicidir: ölçüm aralığının çalışma değerine göre doğru seçilmesi, statik basınç dayanımının ayrıca kontrol edilmesi ve empuls hatlarının uygulamaya uygun eğimle çekilmesi.
Uygulamanıza uygun modeli belirlemek için Fark Basınç Transmitterleri kategorisini inceleyebilir, proje bazlı teknik değerlendirme için bize ulaşabilirsiniz.
