Debimetre Seçimi: 7 Adımda Doğru Akış Ölçer
Doğru debimetre seçimi, cihaz tipinden önce proses gereksinimlerinin belirlenmesiyle başlar. Öncelikle akışkanın türü ve iletkenliği, ardından minimum, normal ve maksimum debi, boru çapı, basınç ve sıcaklık netleştirilmelidir. Bu dört temel veri, elektromanyetik, ultrasonik, Coriolis, termal kütle, türbin ve vorteks teknolojilerinden hangisinin uygun olduğunu büyük ölçüde belirler. Doğruluk sınıfı, montaj koşulları ve çıkış sinyali ise model seçimini tamamlar. Özetle:
- İletken sıvılarda (su, atık su) elektromanyetik debimetre, iletken olmayan sıvılarda ultrasonik veya Coriolis debimetre seçilir.
- Hava ve temiz gazlarda termal kütle debimetre, buharda vorteks debimetre öne çıkar.
- Kütlesel debi ve yoğunluk birlikte gerekiyorsa Coriolis debimetre kullanılır.
- Debimetre çapı boru çapına göre değil, akış hızına göre seçilir; elektromanyetik debimetrede normal debide 1 ile 3 m/s yaygın hedeftir.
- Doğruluk değeri, okunan değerin yüzdesi (% RD) mi tam skalanın yüzdesi (% FS) mi olduğuna bakılarak karşılaştırılır.

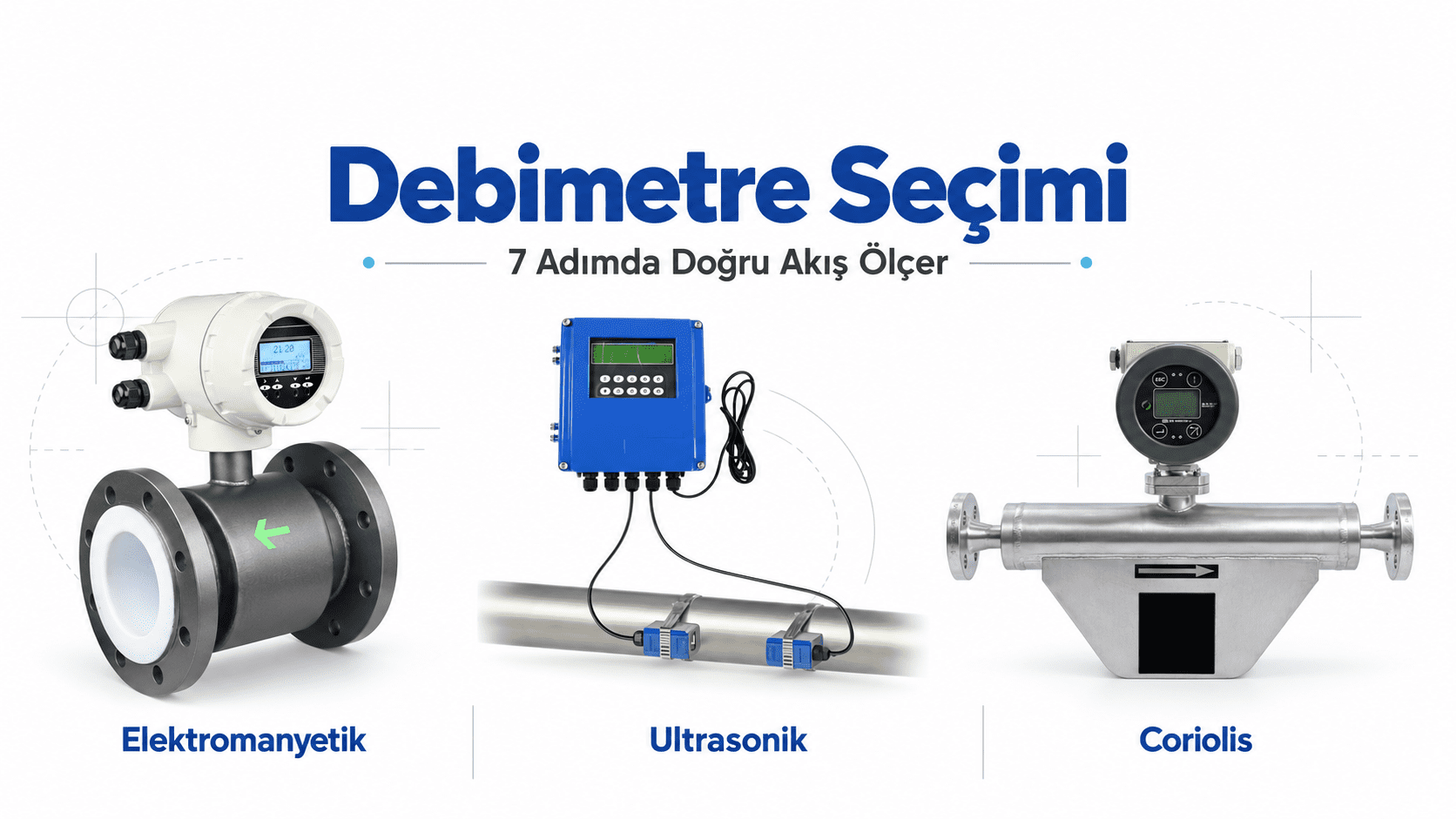

Elektromanyetik, ultrasonik ve Coriolis debimetre modelleri farklı uygulama ihtiyaçlarına yanıt verir. Aynı hat için birden fazla teknoloji uygun olabilir. Seçimi belirleyen temel faktörler, akışkanın özellikleri ve prosesin ölçüm gereksinimleridir.
Debimetre Seçiminde En Sık Hangi Hatalar Yapılır?
Sahada karşılaşılan ölçüm sorunlarının çoğu, cihaz arızasından ziyade yanlış debimetre seçimine bağlıdır. En sık rastlanan üç durum şunlardır:
- Boru çapı ile aynı çapta debimetre seçmek. Örneğin, hat DN80 ise debimetre de DN80 alınır; ancak düşük debilerde akış hızı ölçüm için yetersiz kalabilir.
- Akışkanın iletkenliğini kontrol etmeden elektromanyetik debimetre seçmek. İletkenliği cihazın minimum sınırının altında kalan akışkanlarda elektromanyetik debimetre uygun değildir.
- Doğruluk değerinin tanımını dikkate almadan karşılaştırma yapmak. Okunan değerin yüzdesi ile tam skalanın yüzdesi farklıdır; özellikle düşük debilerde bu fark belirginleşir.
Debimetre seçiminde önerilen 7 adımlık süreç, bu hataların sipariş öncesinde önlenmesini amaçlar. Teknolojilerin çalışma prensipleri hakkında temel bilgi için debimetre çeşitleri ve kullanımı yazımızı inceleyebilirsiniz.
Debimetre Nasıl Seçilir? 7 Adımlık Süreç
1. Akışkanı Tanımlayın
İlk soru akışkanın sıvı, gaz veya buhar olup olmadığıdır. Ardından şu özellikler belirlenir:
- Elektriksel iletkenlik: Elektromanyetik debimetreler yalnızca iletken sıvılarda çalışır. Pratikte en az 5 µS/cm iletkenlik aranır; kesin sınır modele göre değişir.
- Viskozite ve yoğunluk: Yüksek viskoziteli akışkanlarda türbin tipi cihazların performansı düşer; Coriolis ve pozitif deplasmanlı tipler öne çıkar.
- Katı partikül, lif ve hava kabarcığı: Hareketli parça içeren cihazlarda aşınma ve tıkanma riski, ultrasonik ölçümde ise sinyal kaybı riski oluşturur.
- Kimyasal yapı: Islanan yüzeylerin, yani astar, elektrot veya gövde malzemesinin akışkanla uyumlu olması gerekir.
2. Debi Aralığını Üç Değerle Belirleyin
Tek bir "nominal debi" değeri seçim için yeterli değildir. Minimum, normal ve maksimum debi ayrı ayrı belirlenmelidir. Bu üç değer, cihazın ölçüm aralığı oranını (turndown) ve doğru çapı belirler. Örneğin 3 ile 30 m³/h arasında çalışan bir hat için 10:1 oranında ölçüm yapabilen bir cihaz gerekir.
3. Çapı Akış Hızına Göre Hesaplayın
Debimetre çapı, boru çapından değil akış hızından seçilir. Temel ilişki şudur:
v = Q ÷ A
Burada v akış hızı (m/s), Q hacimsel debi (m³/s), A ise boru iç kesit alanıdır (m²). Temiz su uygulamalarında elektromanyetik debimetreler için normal debide yaklaşık 1 ile 3 m/s arası akış hızı yaygın bir hedef aralıktır.
Örnek: Minimum 3, normal 20, maksimum 30 m³/h debili bir su hattı düşünelim.
| Debimetre çapı | 3 m³/h'te hız | 20 m³/h'te hız | 30 m³/h'te hız | Değerlendirme |
|---|---|---|---|---|
| DN80 | 0,17 m/s | 1,11 m/s | 1,66 m/s | Minimum debide hız çok düşük, ölçüm belirsizliği artar |
| DN65 | 0,25 m/s | 1,67 m/s | 2,51 m/s | Dengeli seçenek |
| DN50 | 0,42 m/s | 2,83 m/s | 4,24 m/s | Düşük debide en iyi çözünürlük; basınç kaybı kontrol edilmeli |
Hesap, nominal çapın iç çapa eşit olduğu varsayımıyla yapılmıştır. Hat DN80 olsa bile, konik redüksiyonla DN65 veya DN50 debimetre kullanmak düşük debide ölçüm kalitesini belirgin biçimde artırabilir. Nihai karar, izin verilen basınç kaybı da hesaba katılarak verilmelidir.
4. Basınç ve Sıcaklık Sınırlarını Kontrol Edin
Hattın maksimum çalışma basıncı ve sıcaklığı, cihazın dayanım değerlerinin altında kalmalıdır. Sıcaklık, elektromanyetik debimetrelerde astar malzemesini doğrudan belirler: sert kauçuk astar düşük sıcaklıklarda yeterliyken, yüksek sıcaklık ve agresif kimyasallarda PTFE veya PFA tercih edilir. Proses sıcaklığı ile ortam sıcaklığının ayrı ayrı kontrol edilmesi gerekir.
5. Doğruluk Tanımını Doğru Okuyun
Veri sayfalarında doğruluk iki farklı şekilde verilir:
- Okunan değerin yüzdesi (% RD): Hata, o an ölçülen değere göre hesaplanır.
- Tam skalanın yüzdesi (% FS): Hata, cihazın üst ölçüm sınırına göre sabittir.
Üst sınırı 100 m³/h olan ve ±%1 FS doğruluk verilen bir cihaz, 10 m³/h okurken ±1 m³/h hata yapabilir. Bu, okunan değerin yüzde 10'una karşılık gelir. Aynı noktada ±%0,5 RD tanımlı bir cihazın hatası ±0,05 m³/h'tir. Düşük debide sık çalışan proseslerde bu fark belirleyicidir. Konunun ayrıntıları için akış ölçer doğruluğu ve tekrarlanabilirliği yazısına bakabilirsiniz.
6. Montaj Koşullarını Değerlendirin
Dirsek, vana ve pompa gibi elemanlar akış profilini bozar. Çoğu teknoloji, cihazdan önce ve sonra belirli uzunlukta düz boru ister. Teknolojiye göre tipik düz boru mesafeleri, boru çapının katı (D) olarak şöyledir; kesin değer için üreticinin montaj kılavuzu esas alınmalıdır.
- Elektromanyetik: Tipik olarak girişte 5D, çıkışta 2D ile 3D.
- Ultrasonik: Tipik olarak girişte 10D, çıkışta 5D; bozucu elemana yakın noktalarda daha fazlası gerekebilir.
- Vorteks ve türbin: Akış profiline hassastır; girişte 10D ile 20D arası düz boru gerekebilir.
- Coriolis: Ölçüm prensibi gereği düz boru ihtiyacı genellikle yoktur; titreşimden izole montaj önemlidir.
Ayrıca borunun tam dolu olması, dikey montajda akışın aşağıdan yukarı yönde olması ve elektromanyetik cihazlarda doğru topraklama yapılması ölçüm kararlılığı için gereklidir.
7. Çıkış Sinyali ve Entegrasyonu Seçin
Cihazın mevcut otomasyon altyapısıyla konuşabilmesi gerekir. En yaygın seçenekler 4-20 mA analog çıkış, darbe (pulse) çıkışı ve RS-485 üzerinden Modbus RTU haberleşmesidir. Proses cihazlarında HART desteği, uzaktan konfigürasyon ve teşhis için tercih sebebidir. Anlık debinin yanında toplam debi takibi gerekiyorsa totalizer özelliği kontrol edilmelidir.
Hangi Akışkan İçin Hangi Debimetre Seçilmeli?
Akışkana göre debimetre seçim tablosu, uygulamaya uygun teknolojiyi ilk aşamada elemek için kullanılır. Doğruluk değerleri kategori bazında tipik aralıklardır; parantez içindeki değerler RST Elektronik ürün veri sayfalarından alınmıştır.
| Teknoloji | Uygun akışkan | Tipik doğruluk | Hareketli parça | Öne çıktığı durum | Sınırlama |
|---|---|---|---|---|---|
| Elektromanyetik | İletken sıvılar, su, atık su, çamur | ±%0,5 RD | Yok | Basınç kaybı istenmeyen su ve atık su hatları | İletken olmayan akışkan, gaz |
| Ultrasonik (kelepçeli) | Temiz ve homojen sıvılar | ±%1 | Yok | Boruyu kesmeden ölçüm, büyük çaplar, saha kontrolü | Yoğun kabarcık ve katı içeriği |
| Ultrasonik (hat tipi) | İletken ve iletken olmayan sıvılar | ±%1 ile ±%2 RD | Yok | Küçük çap, dolum ve dozajlama | Modele göre sıcaklık sınırı |
| Coriolis | Sıvı ve gaz, viskoz akışkanlar | ±%0,1 ile ±%0,2 (sıvı) | Yok | Kütlesel debi, yoğunluk ve sıcaklık tek cihazda | Büyük çaplarda maliyet |
| Termal kütle | Hava ve temiz gazlar | Modele ve kalibrasyon koşullarına göre değişir | Yok | Basınçlı hava, gaz tüketimi izleme | Nemli ve kirli gaz |
| Türbin | Temiz, düşük viskoziteli sıvı ve gaz | Modele ve kalibrasyon koşullarına göre değişir | Var | Test tezgahı, yakıt ve kalibrasyon uygulamaları | Partikül, yüksek viskozite, yatak aşınması |
| Vorteks | Sıvı, gaz, buhar | Veri sayfasına göre | Yok | Buhar ve yüksek sıcaklık | Düşük akış hızı, uzun düz boru ihtiyacı |
Uygulamaya Göre Debimetre Önerileri
En sık karşılaşılan uygulama grupları dörttür: su ve atık su, boruyu kesmeden ölçüm, kütlesel debi ve gaz debisi. 32 saniyelik video bu dört grubu ve her biri için değerlendirilen çözümleri özetler.
Video özeti: İletken sıvılarda RSTLD elektromanyetik debimetre; boruyu kesmeden ölçümde portatif ultrasonik ve TUF-2000S; hat içi küçük debide Flowmax 42i; kütlesel debi, yoğunluk ve sıcaklık için U tipi Coriolis; gazda TGF260 termal kütle debimetre ve Aalborg DPC. Seçim için gereken dört veri: akışkan türü, minimum ve maksimum debi, boru çapı ve bağlantı, sıcaklık ve basınç.
Su ve Atık Su İçin Hangi Debimetre Seçilmeli?
Su ve atık su gibi iletken sıvılarda, hareketli parça içermeyen ve basınç kaybı yaratmayan elektromanyetik debimetre ilk tercih olur. Örneğin RSTLD elektromanyetik debimetre DN6 ile DN2000 aralığında, ±%0,5 doğrulukla, sert kauçuk, PTFE ve PFA astar seçenekleriyle sunulur; 4-20 mA, pulse ve Modbus RTU çıkışlarıyla anlık ve toplam debi takibi yapar. Tüm modeller için elektromanyetik debimetre kategorisini inceleyebilirsiniz.
Boruyu Kesmeden Debi Nasıl Ölçülür?
Boruyu kesmeden debi ölçümü, boru dış yüzeyine kelepçelenen ultrasonik sensörlerle yapılır. Mevcut hatta müdahale edilemiyorsa veya farklı noktalarda saha ölçümü gerekiyorsa kelepçeli ultrasonik çözümler kullanılır. Portatif ultrasonik debimetre 15 ile 6000 mm boru aralığında, dahili veri kaydıyla farklı hatlarda kontrol ölçümü için uygundur. Sabit noktada sürekli izleme için TUF-2000S sabit tip ultrasonik debimetre tercih edilir. Kelepçeli ölçümde boru malzemesi, çapı ve akışkan birlikte değerlendirilir.
Dolum ve Dozajlamada Hangi Debimetre Kullanılır?
İletken olmayan sıvılarda ve dolum, dozajlama gibi düşük debili uygulamalarda hat tipi ultrasonik ölçüm öne çıkar. Flowmax 42i hat tipi ultrasonik debimetre DN3 ile DN15 arasında, dakikada 0,015 litreden başlayan debilerde, deiyonize su, kozmetik, gıda ve agresif kimyasallarla çalışır.
Kütlesel Debi ve Yoğunluk Nasıl Ölçülür?
Kütlesel debi ve yoğunluk, Coriolis prensibiyle tek cihazda ölçülür. Reçete, dolum ve transfer uygulamalarında kütlesel debi doğrudan ölçülmek istendiğinde Coriolis prensibi kullanılır. U tipi Coriolis kütlesel akış ölçer, sıvılarda %0,2, %0,1 ve %0,05 doğruluk seçenekleriyle kütlesel debi, yoğunluk ve sıcaklığı tek cihazda ölçer. Prensibin ayrıntıları için Coriolis debimetre nedir yazısına bakabilirsiniz.
Gaz Debisi İçin Hangi Debimetre Seçilmeli?
Basınçlı hava ve temiz proses gazlarında termal kütle debimetre seçilir. Termal kütle prensibi, ayrı basınç ve sıcaklık kompanzasyonu gerektirmeden kütlesel debi ölçer. TGF260 termal kütle akış ölçer anlık ve toplam gaz akışını izler, 4-20 mA, pulse ve Modbus çıkışı sunar. Debinin ölçülmesiyle birlikte kontrol edilmesi gereken laboratuvar ve proses uygulamalarında Aalborg DPC kütlesel debi kontrol cihazı, termal prensipten farklı olarak diferansiyel basınç esaslı ölçüm yapar; ±(%0,5 RD + %0,2 FS) standart doğruluk, 200:1 kontrol oranı ve 90'dan fazla gaz için dahili veri tabanıyla çalışır.
Temiz ve düşük viskoziteli akışkanlarda yüksek tekrarlanabilirlik gereken test uygulamaları için türbin tip debimetreler, buhar hatları için ise vorteks debimetreler değerlendirilebilir.
Debimetre Seçiminde Hangi Standartlar Referans Alınır?
Uluslararası standartlar, teknolojiye özgü seçim, montaj ve kullanım rehberliği sunar. Proje şartnamelerinde en sık referans verilen üç ISO standardı şunlardır:
| Standart | Kapsam |
|---|---|
| ISO 20456:2017 | İletken sıvılar için elektromanyetik debimetre kullanım rehberi |
| ISO 12242:2012 | Sıvılar için geçiş süreli (transit-time) ultrasonik debimetreler |
| ISO 10790:2015 | Coriolis debimetrelerin seçimi, montajı ve kullanımı (kütlesel debi, yoğunluk, hacimsel debi) |
Standartlar genel çerçeveyi belirler; düz boru mesafesi ve iletkenlik sınırı gibi kesin değerler için seçilen modelin veri sayfası esas alınır.
Debimetre Teklifi İçin Hangi Bilgiler Gerekir?
Debimetre teklifi için altı bilgi gerekir: akışkan, debi aralığı, boru, proses koşulları, doğruluk ve çıkış beklentisi, montaj ortamı. Bu bilgilerin önceden hazırlanması model önerisini hızlandırır:
| Bilgi | Neden gerekli |
|---|---|
| Akışkan adı ve türü | Teknolojiyi ve ıslanan malzemeyi belirler |
| Minimum, normal ve maksimum debi | Ölçüm aralığını ve çapı belirler |
| Boru çapı, malzemesi ve bağlantı tipi | Flanş, dişli veya kelepçeli montaj seçimini belirler |
| Proses sıcaklığı ve basıncı | Astar, conta ve gövde dayanımını belirler |
| İstenen doğruluk ve çıkış sinyali | Model sınıfını ve otomasyon uyumunu belirler |
| Montaj ortamı | Koruma sınıfı ve patlayıcı ortam gerekliliğini belirler |
Cihaz devreye alındıktan sonra ölçüm güvenilirliğini korumak için periyodik debimetre kalibrasyonu planlanmalıdır. Kalibrasyon, bakım ve onarım ihtiyaçları için teknik servis hizmetlerimizden destek alabilirsiniz.
Sık Sorulan Sorular
Debimetre seçimi yaparken ilk neye bakılmalı?
İlk olarak akışkanın türüne ve özelliklerine bakılmalıdır: sıvı mı gaz mı, iletken mi, viskoz mu, partikül içeriyor mu. Bu bilgiler uygun teknolojileri eler. Ardından minimum, normal ve maksimum debi ile boru çapı belirlenir.
Debimetre çapı boru çapıyla aynı mı olmalı?
Her zaman değil. Debimetre çapı, akış hızının cihazın ideal ölçüm aralığında kalmasına göre seçilir. Düşük debili geniş hatlarda daha küçük çaplı debimetre ve konik redüksiyon kullanmak ölçüm kalitesini artırabilir; basınç kaybı ayrıca kontrol edilmelidir.
İletken olmayan sıvılarda hangi debimetre kullanılır?
İletkenliği cihazın minimum sınırının altında kalan sıvılarda elektromanyetik debimetre uygun değildir. Deiyonize su, yağ ve solvent gibi akışkanlarda, ölçülen iletkenliğe ve proses koşullarına göre ultrasonik, Coriolis, türbin veya pozitif deplasmanlı debimetreler değerlendirilir. Seçim viskoziteye ve istenen doğruluğa göre yapılır.
Debimetre montajında ne kadar düz boru gerekir?
Gereken düz boru mesafesi teknolojiye göre değişir. Tipik olarak elektromanyetik debimetrede girişte 5D ve çıkışta 2D ile 3D, ultrasonik debimetrede girişte 10D ve çıkışta 5D gerekir. Coriolis debimetrede genellikle düz boru ihtiyacı yoktur. Kesin değer üreticinin montaj kılavuzundan alınır.
% RD ve % FS doğruluk arasındaki fark nedir?
% RD hatayı okunan değere göre, % FS ise cihazın üst ölçüm sınırına göre tanımlar. % FS tanımlı bir cihazda düşük debilerde göreli hata büyür. İki cihaz karşılaştırılırken doğruluk tanımlarının aynı olduğundan emin olunmalıdır.
Sonuç
Debimetre seçimi, akışkanın tanımlanmasıyla başlayan ve montaj ile entegrasyon koşullarıyla tamamlanan bir mühendislik sürecidir. Belirleyici üç unsur şunlardır: akışkan özelliklerine göre uygun teknolojinin seçilmesi, çapın boru çapına değil akış hızına göre belirlenmesi ve doğruluk değerinin tanımına dikkat edilmesi.
RST Elektronik, elektromanyetik, ultrasonik, Coriolis, termal kütle ve türbin debimetrelerde Dimens markası ile Aalborg ve Trigas gibi uluslararası üreticilerin ürünlerini sunar. Seçim, devreye alma, kalibrasyon ve servis desteği tek çatı altında sağlanır. Tüm modelleri debimetre ve akış ölçer kategorimizde inceleyebilir, uygulamanıza uygun model için proses verilerinizle teknik ekibimize ulaşabilirsiniz.
