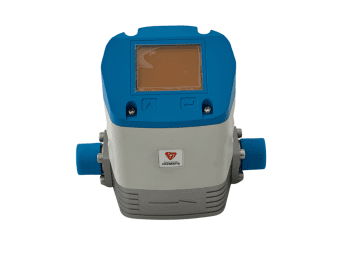

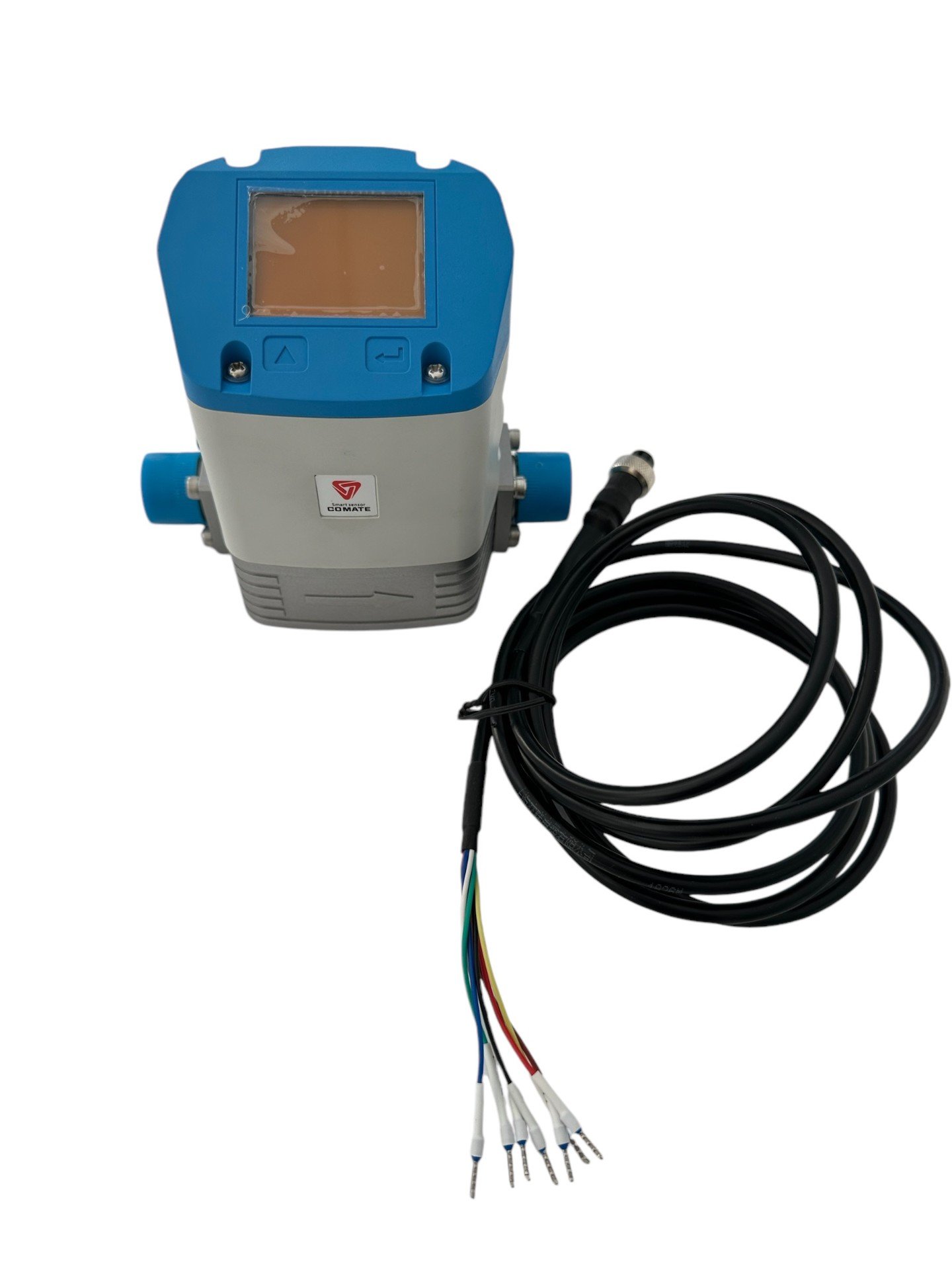

Termal Kütle Akış Ölçer TGF260

Termal Kütle Akış Ölçer – Hassas Gaz Akış Ölçümü TGF260

TGF260 Termal Kütle Akış Ölçer, gazların kütle akışını sabit sıcaklık farkı prensibi ile doğru ve güvenilir şekilde ölç

mek için tasarlanmış ileri teknoloji bir cihazdır. Kolay okunabilir LCD ekranı ve esnek kurulum seçenekleri ile TGF260, endüstriyel uygulamalarda doğru ölçüm ve uzaktan izleme için ideal bir çözüm sunar.

TGF260'ın Temel Özellikleri

• Doğru Ölçüm Prensibi: Sabit sıcaklık farkı yaklaşımıyla hassas kütle akış ölçümü sağlar.
• LCD Çok İşlevli Ekran: Anlık akış hızı, toplam akış ve pil durumunu gösterir.
• Esnek Güç Seçenekleri: 15–32V DC girişi veya 16 saatlik yedek güç sağlayan 3,7V dahili lityum pil desteği.
• Bluetooth Uygulama Bağlantısı: Uzaktan izleme, konfigürasyon ve hata teşhisi yapabilme.
• Kendi Kendine Teşhis Özelliği: Hata kodları ile hızlı sorun giderme sağlar.
• Esnek Kurulum: Yatay, dikey veya eğimli boru hatlarına kurulum için uygundur.

Teknik Özellikler

• Model: TGF260
• Ölçüm Prensibi: Sabit sıcaklık farkı
• Ekran: Anlık akış, toplam akış ve pil durumu için LCD ekran
• Güç Kaynağı: 15–32V DC, opsiyonel 3,7V 5000mAh dahili pil
• Pil Çalışma Süresi: Güç kesintisi durumunda 16 saat
• Desteklenen Birimler: Nm³/h, m³/h, L/h vb.
• İletişim Arayüzü: RS485 Modbus, ayarlanabilir baud hızı (varsayılan: 9600 bps)
• Kurulum Tipleri: Yatay, dikey, eğimli boru hatları
• Ortam Sıcaklık Aralığı: -20°C ile 80°C arası
• Nem: %5 ile %99 bağıl nem aralığında çalışabilir
• Çıkışlar: Darbe, 4–20 mA
• Uygulama Uyumluluğu: Android (4.2+) ve iOS için Bluetooth uygulama desteği

Teknik Dökümanlar

• PDF l Teknik Özellikler

Gelişmiş Ekran ve İzleme Özellikleri

TGF260, anlık akış hızı ve toplam gaz akışını net bir şekilde gösteren LCD çok işlevli ekran ile donatılmıştır. Güç durumu göstergeleri, cihazın kesintisiz çalışmasını sağlamak için dahili pil durumunu kullanıcıya bildirir.

Ölçüm Birimleri ve Konfigürasyon

• Akış Hızı Birimleri: Nm³/h, m³/h, L/h
• Toplam Akış Birimleri: Nm³, m³, NL, L

Ekran, üst ve alt sıralarda düzenlenmiştir; üst sıra akış hızını, alt sıra toplam akışı ve birimleri gösterir.

Kolay Konfigürasyon İçin Tuş Operasyonu

İki düğme ile kolay navigasyon sağlar, kullanıcılar cihaz üzerindeki ayarları hızlıca değiştirebilir. Ayarlar menüsüne kolay erişim için her iki düğmeye aynı anda basarak birim, kalibrasyon ayarları ve ölçüm konfigürasyonlarını yapabilirsiniz.

Esnek Güç Seçenekleri ve Enerji Verimliliği

TGF260, 15–32V DC güç kaynağı ile çalışır ve opsiyonel 3,7V lityum pil içerir. Cihaza güç kaynağı bağlı olduğunda dahili pil şarj olur ve güç kesintisi durumunda otomatik olarak devreye girerek cihazın 16 saate kadar çalışmasını sağlar.

Güç durumu ekran üzerinden kolayca görülebilir, düşük pil seviyesinde kullanıcıya uyarı verir.

Bluetooth Uygulaması ile Uzaktan İzleme ve Konfigürasyon

TGF260, Bluetooth bağlantısı ile uzaktan izleme ve konfigürasyon imkanı sunar. Android ve iOS uyumlu uygulama sayesinde kullanıcılar, 5 metreye kadar mesafede cihazla bağlantı kurarak anlık veri izlemesi, ayar yapma ve hata teşhisi gerçekleştirebilirler. Bu özellik, sahada yapılacak ayar ihtiyacını azaltır ve uzaktan erişim sağlar.

Uygulama Özellikleri:

• Anlık akış ve toplam akış verilerinin gösterimi
• Parametre konfigürasyonu
• Hata teşhis kodları ile bakım desteği

Kendi Kendine Teşhis ve Hata Kodları

TGF260, hata kodları üreterek kullanıcıya etkin bir sorun giderme imkanı sağlayan bir kendi kendine teşhis özelliğine sahiptir. Sık karşılaşılan hata kodlarından bazıları şunlardır:

• Err-28: Master-slave iletişim hatası
• Err-94: Pil kendi kendine test anormalliği
• Err-96: FRAM anormal
• Err-97: FLASH anormal

Bu kodlar ekranda veya uygulamada görüntülenebilir, bu da sorunların hızla tespit edilmesini ve bakım işlemlerinin hızlanmasını sağlar.

Esnek Kurulum ve Gereksinimler

TGF260, yatay, dikey veya eğimli boru hatlarına kuruluma uygun olacak şekilde tasarlanmıştır. Optimum performans için düz boru uzunluğu önerilerini takip etmek önemlidir.

Kurulum Tavsiyeleri:

• Düz Boru Uzunluğu: Boru çapına ve belirli bağlantı parçalarına göre değişen yukarı ve aşağı yönde tavsiye edilen mesafeler.

RS485 Modbus İletişim ile Veri Entegrasyonu

TGF260, ayarlanabilir baud hızına sahip RS485 Modbus iletişimi destekler. Bu özellik, SCADA sistemleri ve diğer izleme çözümleri ile entegrasyon sağlar, böylece verilerin uzaktan gerçek zamanlı olarak yakalanmasını ve analiz edilmesini mümkün kılar. Varsayılan ayar 9600 bps no parity ve 1 stop bittir, mevcut sistemlere uyum sağlamak için ayarlanabilir.

Baud Hızı Seçenekleri:

• Varsayılan: 9600 bps (paritesiz, 1 stop bit)
• 115200 bps'ye kadar ayarlanabilir çeşitli parite ayarları

TGF260 Termal Kütle Akış Ölçer Kullanım Alanları

TGF260, hassas gaz akış ölçümü ve izleme gerektiren endüstriler için idealdir, örneğin:

• Üretim: Üretim hatlarında anlık gaz akış ölçümü
• Enerji: Güç santralleri ve endüstriyel ısıtma sistemlerinde gaz izleme
• Çevre Yönetimi: Emisyon ve atık gaz ölçümleri ile uyumluluk
• Laboratuvarlar: Kontrollü deneyler ve testler için hassas ölçümler

---

Sıkça Sorulan Sorular

S1: TGF260 için hangi güç kaynağı seçenekleri mevcut?
TGF260, 15–32V DC güç desteği ve güç kesintisi sırasında 16 saat çalışabilen opsiyonel 3,7V lityum pil ile çalışır.

S2: TGF260 bir mobil uygulamaya bağlanabilir mi?
Evet, TGF260, Android ve iOS cihazlarla uyumlu bir uygulama üzerinden uzaktan izleme ve konfigürasyon sağlar.

S3: TGF260 hangi tür çıkışlar sağlar?
Cihaz, çeşitli izleme sistemlerine entegrasyon için darbe ve 4–20 mA çıkış sunar.

S4: TGF260 ölçüm doğruluğunu nasıl sağlar?
Sabit sıcaklık farkı prensibi ile çalışan TGF260, yüksek doğrulukta gaz akış ölçümü sağlar. Cihaz ayrıca teslimattan önce kalibre edilir.

S5: TGF260 dış mekan kurulumları için uygun mu?
Cihaz -20°C ile 80°C arasında çalışabilir ve çeşitli yönlere monte edilebilir. Optimum performans için kurulum kılavuzlarına uyulması önemlidir.

S6: Kendi kendine teşhis özelliği nasıl çalışır?
TGF260, LCD ekranda veya uygulamada görüntülenebilen spesifik hata kodları üretir, bu da bakım işlemlerini kolaylaştırır.

---

TGF260 Termal Kütle Akış Ölçer, hassas gaz akış ölçümü için güvenilir ve esnek bir araçtır. Kolay kurulum seçenekleri, anlık veri görüntüleme, Bluetooth bağlantısı ve güçlü teşhis özellikleri ile TGF260, modern gaz akış ölçüm ihtiyaçları için öne çıkan bir çözümdür.
