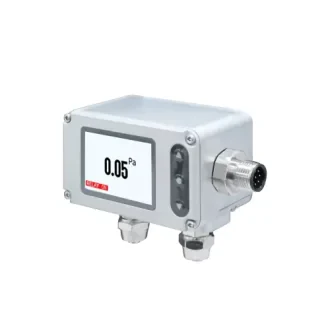

Ultra Düşük Diferansiyel Basınç Transmitteri

Endüstriyel tesislerde hava akışı, filtrasyon ve ortam kontrolü gibi uygulamalarda doğru ölçüm, proses verimliliğinin temelini oluşturur. Özellikle çok düşük basınç farklarının izlenmesi gereken HVAC sistemleri, temiz odalar ve laboratuvar ortamlarında diferansiyel basınç transmitteri kullanımı kritik önem taşır.

RST Elektronik tarafından sunulan ultra düşük diferansiyel basınç transmitteri, termal kütle (hot-wire) ölçüm teknolojisi sayesinde en küçük basınç değişimlerini dahi yüksek doğrulukla algılayarak güvenilir veri sağlar.

Diferansiyel basınç transmitteri nedir

Diferansiyel basınç transmitteri, iki farklı nokta arasındaki basınç farkını ölçerek bu değeri analog veya dijital sinyal olarak otomasyon sistemlerine ileten ölçüm cihazıdır. Özellikle hava ve gaz uygulamalarında, filtre kirliliği ve kanal basınç dengesi takibi için hava fark basınç transmitterleri yaygın olarak tercih edilir.

Ultra düşük basınç ölçümünde termal kütle teknolojisi

Bu ürün grubu, termal kütle prensibine dayalı ölçüm yapısı sayesinde düşük sıfır kayması ve uzun süreli stabilite sunar. Sürekli çalışan HVAC hatlarında bakım ihtiyacını azaltır, ölçüm güvenilirliğini artırır ve mikro basınç farklarında daha yüksek hassasiyet sağlar.

• Ultra düşük basınç farklarında yüksek hassasiyet
• Düşük zero drift ile kararlı ölçüm
• Kolay kurulum ve kompakt gövde
• Analog çıkış ve RS-485 Modbus RTU haberleşme desteği

Öne çıkan teknik özellikler

Ölçüm

• Ölçüm elemanı: Termal kütle tip
• Giriş: Diferansiyel
• Ölçüm aralığı: ±10, ±25, ±50, ±100 Pa
• Doğruluk: ±(1% F.S. + 0.1 Pa)
• Çözünürlük: 0.05 Pa seviyesine kadar

Çıkış ve bağlantı

• Çıkış seçenekleri: 4–20 mA, 0–10 V, Röle, RS-485
• Sinyal bağlantısı: M12, 3 telli
• Isınma süresi: 60 saniye
• Tepki süresi: t90 ≤ 6 saniye
• Yük direnci: Akım çıkışı ≤ 500 Ω, Voltaj çıkışı ≥ 10 kΩ
• Kareköklü fonksiyon desteği: Analog çıkış için uygun

Haberleşme

• RS-485, Modbus RTU
• Baud rate: 9600, 19200, 38400, 57600, 115200 bps

Çevresel ve elektriksel

• Ölçüm ortamı: Hava
• Çalışma sıcaklığı ve nem: 0–50 °C, yüzde 20–90 RH (yoğuşmasız)
• Depolama sıcaklığı: -25–+60 °C
• Çalışma basıncı: 16 bar
• Besleme: 24 V DC ± yüzde 10
• Akım tüketimi: 24 V’ta 60 mA
• Koruma sınıfı: IP65 (gövde)
• Elektriksel koruma: aşırı gerilim, ters polarite

Gövde ve montaj

• Gövde: Alüminyum alaşım veya plastik
• Ağırlık: 207 g
• Montaj: Ø8 PVC ve PTFE pnömatik hortum ile uyumlu
• Ekran: 2 inç LCD, buton ile kolay ayar
• Birimler: Pa, mbar, hPa, mmWS, inH2O, mmHg
• Yanıt süresi ayarı: 0.5–300 saniye

Kullanım alanları

Ultra düşük diferansiyel basınç transmitteri, özellikle hava bazlı ölçümlerde kontrol ve izleme hassasiyetinin kritik olduğu uygulamalar için tasarlanmıştır. Aşağıdaki senaryolarda yaygın olarak tercih edilir:

• HVAC kanal basınç ölçümü ve fan kontrol uygulamaları
• Filtre kirlilik ve tıkanıklık takibi
• Temiz oda basınç izleme ve basınç kademelendirme
• Laboratuvar, ilaç üretimi ve hijyenik üretim alanları
• Gıda ve içecek üretim tesislerinde ortam kontrolü
• Enerji, çevre ve fabrika otomasyonu projeleri

Neden bu diferansiyel basınç transmitteri

• Ultra düşük aralıklarda yüksek hassasiyet ile güvenilir ölçüm
• Analog ve dijital çıkış seçenekleri ile esnek entegrasyon
• RS-485 Modbus RTU ile BMS ve SCADA sistemlerine uyum
• Kompakt gövde ve IP65 koruma ile sahada dayanıklılık
• Kolay kurulum ve sahada hızlı devreye alma

Teklif ve teknik destek

Projeniz için doğru diferansiyel basınç transmitteri seçimini yapmak istiyorsanız, uygulama detaylarınızı paylaşın. RST Elektronik ekibi; ölçüm aralığı, çıkış tipi ve entegrasyon ihtiyaçlarınıza göre en uygun konfigürasyonu önerir.

• Hızlı teklif isteyin: Uygulama bilgilerinizi iletin, aynı gün geri dönüş alın.
• Teknik danışmanlık alın: HVAC, temiz oda ve filtrasyon uygulamaları için doğru ürün seçimi.

İletişime geçin ve projenize uygun fiyat teklifi ile teknik dokümantasyonu talep edin.
