Özel Üretim PT100 Sensör: Sipariş Öncesi 8 Parametre
Özel üretim PT100 sensör, daldırma boyu, çapı, proses bağlantısı, doğruluk sınıfı, tel sayısı ve çıkış sinyali uygulamaya göre belirlenerek üretilen platin dirençli sıcaklık sensörüdür. Standart katalog ürünü prosese tam oturmadığında, örneğin tank derinliği, boru çapı veya mevcut rakor ölçüsü farklı olduğunda tercih edilir. Doğru sipariş için sekiz parametrenin netleşmesi yeterlidir:
| Kısa özet: sipariş için 8 parametre
|

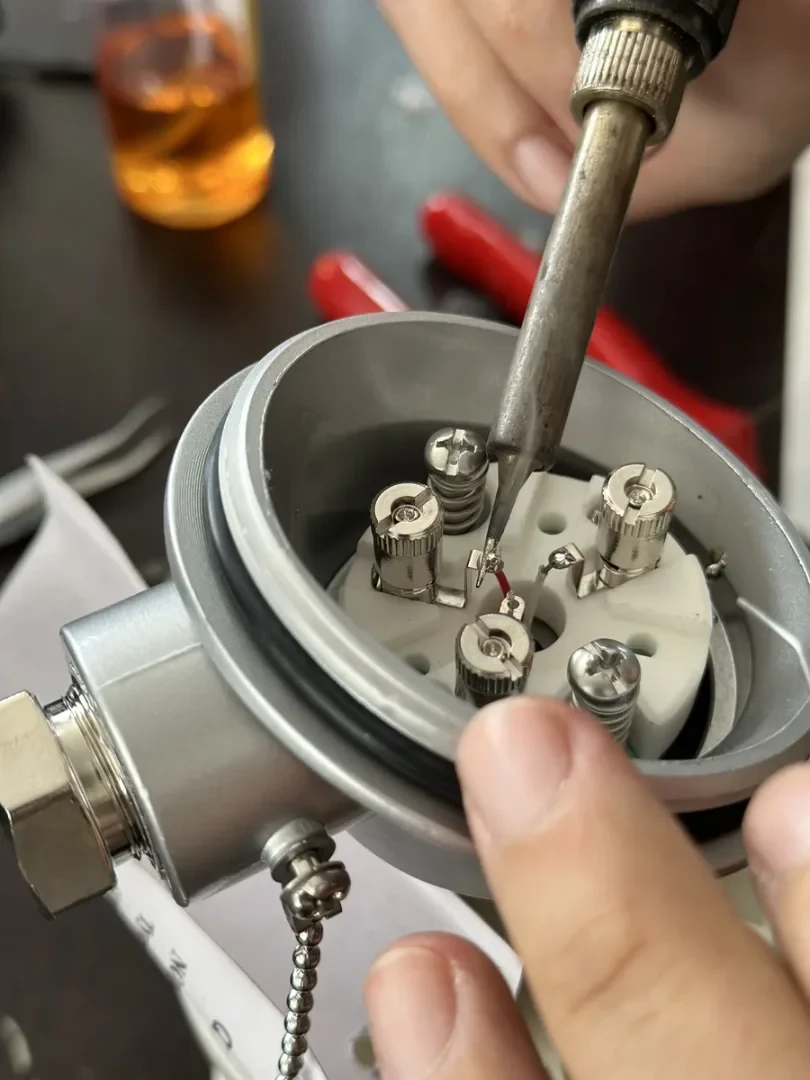

Kafalı tip PT100 sensörde sensör uçları, bağlantı kafası içindeki seramik klemens bloğuna lehimlenir. IEC 60751 renk kodunda elemanın bir ucu kırmızı, diğer ucu beyaz kabloyla gösterilir.
Standart PT100 mü, özel üretim PT100 mü?
Standart PT100 sensörler sabit boy ve bağlantı seçenekleriyle stoktan sunulur. Özel üretim ise ölçünün prosesine göre belirlendiği durumlarda gerekir. Karar için şu tablo kullanılabilir:
| Durum | Standart ürün | Özel üretim |
|---|---|---|
| Daldırma boyu katalogdaki bir değere uyuyor | Uygun | Gerekmez |
| Tank, reaktör veya boru ölçüsüne göre farklı boy gerekiyor | Ölçüm noktası kayar | Uygun |
| Mevcut rakor veya termokuyuya birebir değişim yapılacak | Adaptör gerekebilir | Uygun |
| Kontrol sistemi 4-20 mA giriş bekliyor | Ayrı transmitter gerekir | Sinyal sensör üzerinde üretilebilir |
| Makine üreticisi (OEM) seri üretim yapıyor | Montajda uyarlama gerekir | Tekrarlanabilir ölçü, sabit kod |
PT100'ün çalışma prensibi ve temel özellikleri için “PT100 sensörü nedir ve nasıl çalışır” yazımızı inceleyebilirsiniz. Bu rehber, sensörün prosese göre nasıl tanımlanacağına odaklanır.
Özel Üretim PT100 Sensör Siparişinde 8 Parametre

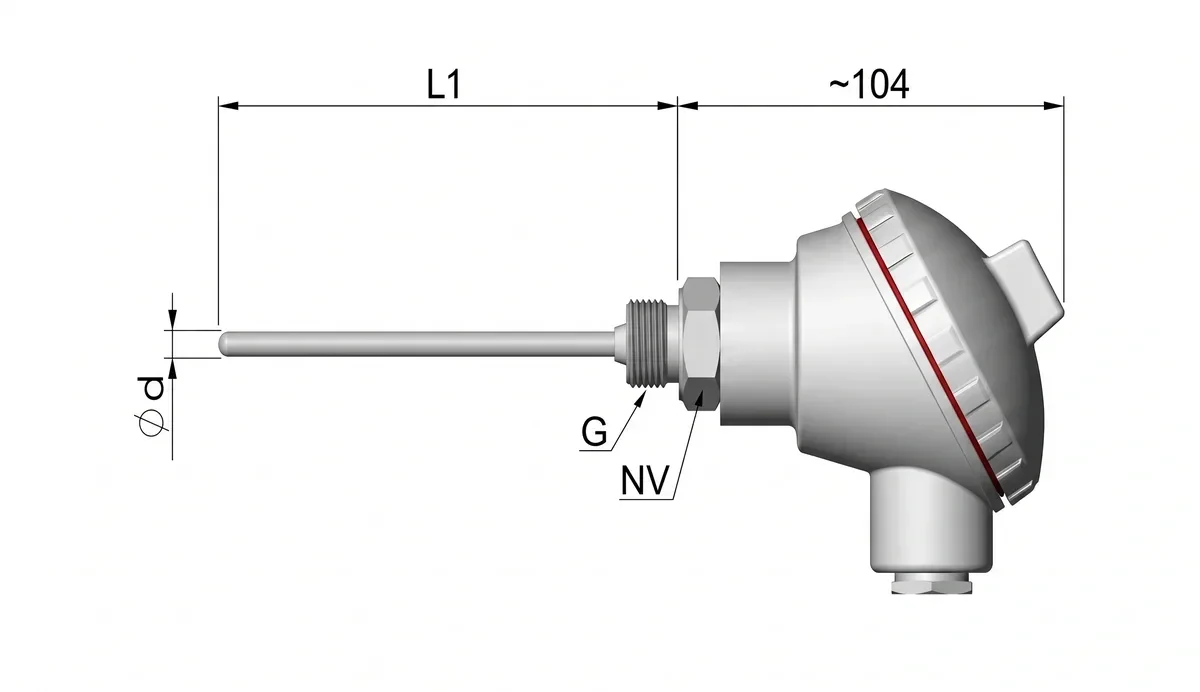

Kafalı tip PT100 ölçü çizimi. L1 daldırma boyunu, Ød daldırma çapını, G proses bağlantı dişini, NV anahtar ağzını gösterir. Bağlantı kafasının tarafı yaklaşık 104 mm'dir.
1. Doğruluk Sınıfı ve Eleman Tipi
PT100 sensörlerin toleransı IEC 60751:2022 standardında tanımlanmıştır. Endüstride en sık Sınıf A ve Sınıf B kullanılır. Tolerans sıcaklıkla büyüdüğü için sınıf, prosesin çalışma sıcaklığında değerlendirilmelidir.
| Sınıf | Tolerans formülü | 0 °C'de | 100 °C'de | 200 °C'de |
|---|---|---|---|---|
| AA | ±(0,1 + 0,0017 |t|) | ±0,10 °C | ±0,27 °C | ±0,44 °C |
| A | ±(0,15 + 0,002 |t|) | ±0,15 °C | ±0,35 °C | ±0,55 °C |
| B | ±(0,3 + 0,005 |t|) | ±0,30 °C | ±0,80 °C | ±1,30 °C |
Sınıfın geçerli olduğu sıcaklık aralığı eleman tipine bağlıdır. Tel sargılı elemanlarda Sınıf A −100 ile +450 °C arasında geçerliyken, ince film elemanlarda bu aralık −30 ile +300 °C'dir. Yüksek sıcaklıkta Sınıf A isteniyorsa, eleman tipi siparişte ayrıca belirtilmelidir.
2. Bağlantı Tipi: 2, 3 veya 4 telli
Kablo direnci, PT100 ölçümüne doğrudan eklenir. PT100'ün direnci her 1 °C'de yaklaşık 0,385 Ω değiştiğinden, küçük bir direnç bile belirgin hata üretir.
Hesap örneği: 0,5 mm² bakır kabloyla 10 metre uzaklıktaki 2 telli bir PT100'de gidiş-dönüş hattı yaklaşık 0,7 Ω ekler. Bu değer ölçüme yaklaşık 1,8 °C'lik hata olarak yansır.
- 2 telli: kısa mesafe ve düşük doğruluk ihtiyacı için.
- 3 telli: Endüstride standart çözüm; kablo direncini dengeler.
- 4 telli: Kablo etkisini tamamen dışarıda bırakır; laboratuvar, kalibrasyon ve Sınıf A uygulamaları için.
Tel sayısı, sensörün bağlanacağı cihazın girişiyle uyumlu olmalıdır. Örneğin, ray tipi PT100 sıcaklık sinyal çevirici 2 ve 3 telli PT100 girişini kabul eder.
3. Daldırma Boyu (L1)
Daldırma boyu, sensörün prosese giren uzunluğudur ve ölçüm doğruluğunu en çok etkileyen mekanik parametredir. Yetersiz daldırmada kılıf boyunca ortama ısı kaçar ve sensör proses sıcaklığını olduğundan düşük veya yüksek okur.
- Temel kural: Daldırma boyu kılıfın veya termokuyunun çapının en az 10 katı olmalıdır. Ø8 mm kılıf için bu değer en az 80 mm'dir.
- Gaz ve hava gibi ısı transferi zayıf ortamlarda daha uzun daldırma gerekir.
- Borularda sensör ucunun akışın içinde, tercihen boru merkezine yakın konumlanması hedeflenir.
Çizimi okurken: L1, sensör ucundan altıgen gövdeye kadar olan uzunluktur ve dişli bölümü kapsar. Prosese giren fiili boy, dişin rakora girdiği mesafe ve varsa manşon yüksekliği kadar kısalır. Bu nedenle siparişte montaj noktasının ölçüsü de paylaşılmalıdır.
4. Daldırma Çapı (Ød)
Çap, tepki süresi ile mekanik dayanım arasında bir tercihtir. İnce kılıf sıcaklık değişimine daha hızlı yanıt verir; kalın kılıf akışa, titreşime ve basınca karşı daha dayanıklıdır.
| Çap | Öne çıktığı durum |
|---|---|
| 6 mm | Hızlı tepki, küçük çaplı hatlar, dar montaj alanı |
| 8 mm | Genel proses uygulamaları için dengeli seçenek |
| 10 mm | Yüksek akış hızı, titreşim ve uzun daldırma boyları |
5. Proses Bağlantısı
Proses bağlantısı, sensörün montaj noktasına nasıl sabitleneceğini belirler. Endüstride en yaygın seçenek G ½" dişli rekordur. Siparişte diş standardı (G, R veya NPT), diş ölçüsü ve rakorun sabit mi yoksa ayarlanabilir mi olacağı belirtilmelidir. Mevcut bir sensörün yerine takılacaksa, eski sensörün dişi ve anahtar ağzı ölçülerek paylaşılmalıdır.
6. Kılıf Malzemesi ve Termokuyu
Kılıf malzemesi, akışkanın kimyasal yapısına ve sıcaklığına göre seçilir. Paslanmaz çelik kılıf çoğu su, yağ ve gıda uygulamasında yeterlidir; agresif kimyasallarda uyumluluk ayrıca doğrulanmalıdır.
Yüksek basınç, yüksek akış hızı veya sensörün proses durdurulmadan sökülmesi gerekiyorsa, termokuyu (koruyucu kılıf) kullanılır. Termokuyu mekanik koruma sağlar, ancak tepki süresini uzatır. Termokuyu varsa, sensör boyu termokuyunun iç derinliğine göre hesaplanmalıdır.
7. Bağlantı Kafası veya Kablo Çıkışı
Kafalı tip PT100, sensör uçlarının alüminyum veya paslanmaz bir bağlantı kafasındaki klemens bloğuna bağlandığı yapıdır. Saha kablosu kafaya kablo rakoruyla girer; bu yapı toz, nem ve darbeye açık proses ortamları için uygundur. Kafa içine transmitter yerleştirilebilmesi de bu yapının avantajıdır.
Dar alanlarda, makine içi montajlarda ve kablonun doğrudan cihaza gittiği uygulamalarda kablolu yapı tercih edilir. Kablolu versiyonda kablo boyu ve kablo izolasyonu (PVC, silikon veya fiberglas) ortam sıcaklığına göre seçilmelidir. Kablolu seçenekler için düz tip PT100 kategorisini inceleyebilirsiniz.
8. Çıkış Sinyali ve Ölçüm Aralığı
PT100 sensör doğrudan direnç (Ω) çıkışı verir. PLC, gösterge veya kontrol cihazının girişi PT100'ü doğrudan okuyabiliyorsa, direnç çıkışı yeterlidir. Sinyal uzun mesafeye taşınacaksa veya kontrol sistemi analog akım girişi bekliyorsa, 4-20 mA çıkış tercih edilir.
4-20 mA çıkışta ölçüm aralığı siparişte tanımlanmalıdır. Örneğin, 0 ile 150 °C aralığında 4 mA 0 °C'ye, 20 mA 150 °C'ye karşılık gelir. Aralığı gereğinden geniş tutmak çözünürlüğü düşürür. Sinyal dönüşümünün temelleri için “transmitter nedir?” yazısına bakabilirsiniz.
Örnek Sipariş Tanımı
Aşağıdaki tablo, 150 °C'ye kadar çalışan bir sıcak su hattı için eksiksiz bir özel üretim PT100 sensör tanımını gösterir:
| Parametre | Örnek değer |
|---|---|
| Sensör elemanı | 1 × PT100, Sınıf A |
| Bağlantı tipi | 3 telli |
| Daldırma boyu (L1) | 200 mm |
| Daldırma çapı (Ød) | 8 mm |
| Proses bağlantısı | G ½" sabit rakor |
| Kılıf malzemesi | Paslanmaz çelik |
| Sonlandırma | Alüminyum bağlantı kafası |
| Çıkış sinyali | 4-20 mA, 0 ile 150 °C |
Bu tanım bir teklif talebine eklendiğinde ek soru ihtiyacı büyük ölçüde ortadan kalkar ve üretim süresi kısalır.
Özel Üretim PT100 Nerelerde Kullanılır?
Özel ölçü ihtiyacı, sensörün mevcut bir ekipmana uyarlanması gereken her proseste ortaya çıkar. En sık karşılaşılan uygulamalar şunlardır:
- Tank ve reaktörler: Tank derinliğine ve karıştırıcı konumuna göre belirlenen daldırma boyları.
- Isıtma ve soğutma hatları: Boru çapına göre hesaplanan daldırma boyu ve mevcut rakora uygun diş.
- Gıda ve içecek prosesleri: Pastörizasyon, CIP ve dolum hatlarında hijyenik montaj gerektiren noktalar.
- OEM makineleri: kalıp, ekstrüder ve pres gibi makinelerde seri üretime uygun sabit ölçüler.
- HVAC ve enerji sistemleri: kazan, eşanjör ve chiller hatlarında gidiş ve dönüş sıcaklığı ölçümü.
Sıcaklık aralığı 600 °C'yi aşıyorsa veya sensör yoğun titreşime maruz kalıyorsa, termokupl daha uygun olabilir. İki teknolojinin karşılaştırması için termokupl ile RTD arasındaki fark yazımızı inceleyebilirsiniz.
Sensör Seçiminden Sonra: Ölçüm Zinciri
Ölçüm doğruluğu yalnızca sensöre bağlı değildir. Sensör, kablo, sinyal çevirici ve gösterge birlikte bir ölçüm zinciri oluşturur. Toplam belirsizlik, bu zincirdeki her elemanın katkısıyla belirlenir. Sahada PT100 ölçümünü okumak ve alarm üretmek için üniversal girişli göstergeler, PT100 sinyalini 4-20 mA veya 0-10 V'a dönüştürmek için PT100 ve termokupl sinyal çeviriciler kullanılabilir. Daldırma ve yüzey tipi ölçüm yöntemleri için sıcaklık ölçüm cihazları yazımıza bakabilirsiniz.
Sık Sorulan Sorular
Özel üretim PT100 sensör siparişi için hangi bilgiler gerekir?
Doğruluk sınıfı, bağlantı tipi (2, 3 veya 4 telli), daldırma boyu, daldırma çapı, proses bağlantısı, kılıf malzemesi, kafalı veya kablolu yapı ve çıkış sinyali gerekir. 4-20 mA çıkışta ölçüm aralığı da belirtilmelidir. Mevcut bir sensör değişecekse, eski sensörün ölçüleri paylaşılmalıdır.
PT100 daldırma boyu nasıl belirlenir?
Pratik kural olarak, daldırma boyu kılıfın veya termokuyunun çapının en az 10 katı olmalıdır. Ø8 mm kılıf için en az 80 mm gerekir. Gazlarda ve düşük akış hızlarında daha uzun daldırma önerilir. Borularda sensör ucu akışın içinde, tercihen boru merkezine yakın konumlanmalıdır.
PT100 Sınıf A ile Sınıf B arasındaki fark nedir?
IEC 60751'e göre Sınıf A toleransı ±(0,15 + 0,002 |t|) °C, Sınıf B toleransı ±(0,3 + 0,005 |t|) °C'dir. 100 °C'de Sınıf A ±0,35 °C, Sınıf B ±0,8 °C hata sınırı sağlar. Hassas proses kontrolünde Sınıf A, genel izleme uygulamalarında Sınıf B yaygındır.
PT100 için 3 telli mi 4 telli mi seçilmeli?
Endüstriyel uygulamaların çoğunda 3 telli bağlantı yeterlidir ve kablo direncini dengeler. Laboratuvar, kalibrasyon ve Sınıf A doğruluğun korunması gereken uzun kablolu uygulamalarda 4 telli bağlantı tercih edilir. Seçim, bağlanacak cihazın girişiyle uyumlu olmalıdır.
PT100 sensör 4-20 mA çıkış verebilir mi?
PT100 elemanı direnç çıkışı verir. 4-20 mA sinyali, bağlantı kafasına yerleştirilen bir transmitter veya pano içindeki ray tipi sinyal çevirici ile elde edilir. Kafa içi transmitterli özel üretim PT100 sensörler, sahadan doğrudan 4-20 mA sinyal gönderir.
Sonuç
Özel üretim PT100 sensör siparişinde belirleyici olan, sensörün prosese doğru oturmasıdır. Üç kritik nokta öne çıkar: doğruluk sınıfının çalışma sıcaklığında değerlendirilmesi, daldırma boyunun çapa ve montaj noktasına göre hesaplanması ve bağlantı tipinin kablo mesafesine göre seçilmesi.
RST Elektronik, Dimens markalı PT100 sıcaklık sensörlerini 6, 8 ve 10 mm daldırma çapı, G ½" bağlantı rekoru, müşteri ihtiyacına göre belirlenen daldırma boyu ve direnç veya 4-20 mA çıkış seçenekleriyle sunar. Standart seçenekleri PT100 sıcaklık ölçerler sayfasında, tüm sıcaklık ürünlerini termokupl ve PT100 ölçüm cihazları kategorisinde inceleyebilirsiniz. Ölçülerinizi ve proses bilgilerinizi teknik ekibimizle paylaşın, uygulamanıza uygun sensörü birlikte belirleyelim.
