MODBUS RTU Arayüzü TDI340 ile S0 Darbe Sayacı

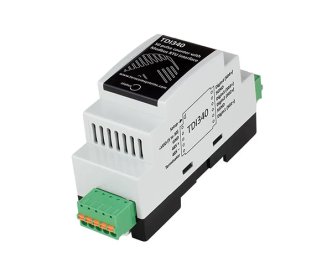

RTU Arayüzü ile Darbe Sayacı Modbus - TERACOM

TDI340, MODBUS RTU arayüzlü bir S0 darbe sayacıdır. 4 adet izole dijital girişe sahiptir. Girişler S0 standardı 62053-31'e uygundur. Sayaç yoklama veya kenar modlarında çalışır. Kenar modunda, yükselişe, düşüşe ve her iki kenara güvenilebilir.

Aslında cihazda 4 adet bağımsız sayaç bulunmaktadır. Bilgileri kalıcı hafızada saklanır. Bu bilgi kaybını önler.

Cihaz, sayılan darbelere ilişkin ham bilgilere ek olarak, gerçek (hesaplanmış) fiziksel değerler için de kayıtlar sunar. Bu, enerji, su, gaz vb.'nin doğrudan kaydedilmesine yardımcı olur.

Cihaz nabız sayacına ayrılmıştır. Aynı zamanda dijital girişlerin durumu (AÇIK/KAPALI) için eş zamanlı okumalar sağlar.

Düşükten Yükseğe ve Yüksekten Alçak'a geçişler için bağımsız gecikmeler uygulanabilir. Gecikmeler 10 mS'lik adımlarla 0 ila 656 saniye arasındadır. İlgili dijital girişin sayacı yoklama modundaysa çalışırlar. Gecikmeler, gelen darbelerin ilave dijital filtrelenmesi için çok kullanışlıdır.

Cihaz 5 volttan 30 volta kadar çok geniş bir besleme gerilimi aralığına sahiptir. Bu, onu çeşitli endüstriyel uygulamalar için uygun hale getirir.

Özellikler

  • 63 nod'a kadar taşıyan RS-485 arayüzü;
  • Sayaçların saklanması için kalıcı bellek;
  • 5VDC'den başlayan geniş besleme voltajı aralığı;
  • Düşük güç tüketimi;
  • Galvanik olarak izole edilmiş girişler;
  • Çeşitli iletişim ayarları;
  • Ayarların saklanması için kalıcı bellek;
  • Dahili 120ohm sonlandırma direnci;
  • DIN rayına montaj;
  • Arayüz üzerinden Firmware güncellemesi.

Uygulamalar

Elektrik sayaçlarının uzaktan izlenmesi;
Endüstriyel proses kontrolü;
Su sayaçlarının uzaktan izlenmesi;
S0 çıkışlı cihazların izlenmesi;
Uzaktan veri toplama;
Gaz sayaçlarının uzaktan izlenmesi;
Enerji yönetimi;
Süreç izleme.

Aşağıdaki sensörler ile kullanılanilir;

Enerji izleme modülü TCW260
Üçüncü taraf MODBUS RTU ana cihazları

Teknik Dökümanlar

Teknik Özellikler:

  • Boyutlar: 35x86x59mm (2 modül muhafaza)
  • Ağırlık: 60g
  • Montaj: 35 mm DIN üst ray üzerine
    • Çevresel sınırlar
  • Çalışma sıcaklığı aralığı: -20 ila 60°C
  • Çalışma bağıl nem aralığı: %10 - %90 (yoğuşmasız)
  • Depolama sıcaklığı aralığı: -25 ila 65°C
  • Depolama bağıl nem aralığı: %5 ila %95 (yoğuşmasız)
  • Giriş koruması: IP40 (bağlantılar IP20)
    • Güç kaynağı
  • Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 5 ila 30VDC
  • Akım tüketimi: 50mA@5V
    • Dijital girişler
  • İzolasyon: Fonksiyonel, 1kV DC
  • Bağımsız modlar: AÇIK/KAPALI (“Kuru kontak”) ve SAYAÇ (S0 uyumlu)
  • Maksimum sayım değeri: 232
    - 1
  • Maksimum giriş voltajı: +5,5VDC
    “0” okuması için maksimum kaynak empedansı: 800Ohm
    “1” okuması için minimum kaynak empedansı: 1MOhm
  • Akım maks. (0-ohm kaynak empedansıyla): 3mA
  • Kenar sayacı modu için maksimum frekans: 100Hz
  • Oylama süresi: 10 ms
    L-H/H-L geçiş gecikme aralığı: 0 ila 65535 x (yoklama süresi); kenar sayacı modunda kullanılamaz
    • Arayüz
  • Protokol: Modbus RTU
  • Fiziksel katman: RS-485 seri hattı
  • Veri yolu alıcı-vericilerinin sayısı: 63'e kadar
  • Veri yolu kablosu: Bükülmüş, blendajlı, 2×0,5mm²
    Tepki süresi ≤ 50 ms
    Ana yanıt zaman aşımı ≥ Yanıt süresi + Yanıt süresi
    Yanıt süresi bit sayısına ve baud hızına bağlıdır
    Konektörler
    Tip: 28 - 16 (AWG) / 0,081 - 1,31 (mm²) kablolar için 3,81 mm aralıklı vidasız takılabilir
  • Garanti süresi: 3 yıl
