MODBUS CO2 ve basınç sensörü TSM400-4-CP

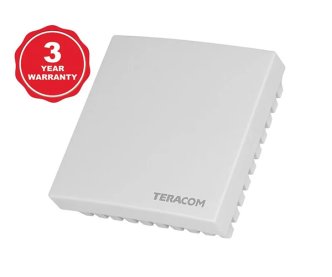

TSM400-4-CP Karbondioksit CO2 Sensörleri Modbus

CO2 (Karbondioksit) renksiz ve kokusuz bir gazdır. Dünya atmosferinde en çok bulunan dördüncü gazdır. Özellikle iç mekanlarda konsantrasyonu, iç mekandaki insanların sağlığı ve verimliliği açısından önemlidir.

TSM400-4-CP, RS-485 arayüzü üzerinden MODBUS RTU protokolünü destekleyen çok parametreli bir sensördür. Sensör barometrik basıncı ve CO2 konsantrasyonunu ölçer.

MODBUS cihazı, CO2 ölçümleri için gelişmiş, dağılmayan kızılötesi algılama elemanını (NDIR) entegre eder. NDIR son zamanlarda CO2 konsantrasyonu ölçümünde en popüler prensiptir. Prensip, belirli dalga boylarındaki kızılötesi (IR) ışığın CO2 molekülleri tarafından emilmesine dayanmaktadır.

CO2 algılama elemanı, daha iyi doğruluk için dahili nem ve sıcaklık ile gerçekleştirilir.

Karbondioksit ölçümleri için kendi kendine kalibrasyon mevcuttur. Sensör temiz (400 ppm CO2 konsantrasyonu civarında) havada bırakılırsa yapılır.

Barometrik basınca yönelik temel algılama elemanı fabrikada kalibre edilmiştir ve ömür boyu yeniden kalibrasyon gerektirmez.

TSH400-4-CP sensörü ince bir plastik muhafazaya yerleştirilmiştir. Muhafazanın alt kısmı, maksimum 61 mm montaj açıklığına sahip standart gömme montajlı/boşluklu duvar kutularına montaja uygundur.

Özellikler:

İletişim durumu için LED göstergesi;
Dijital sinyal işlemeye dayalı uzun vadeli kararlılık;
CO2 ölçümleri için temiz havada otomatik kalibrasyon;
Değiştirilebilir iletişim parametreleri;
Tüm ayarlar için kalıcı bellek;
Arayüz üzerinden Firmware güncellemesi.

Uygulamalar:

İç mekan hava kalitesi (IAQ);
CO2 depolama tesisleri sızıntı kontrolü;
Akıllı havalandırma sistemleri;
Restoranlar ve bira fabrikaları CO2 seviyesinin izlenmesi.

Aşağıdaki sensörler ile kullanılanilir;

4G LTE evrensel IO modülüTCG140-4
Enerji izleme modülüTCW260
GSM-GPRS uzak IO modülüTCG140
Üçüncü taraf denetleyiciler

Teknik Dökümanlar

Teknik Özellikler:

  • Boyutlar: 81 x 81 x 30 mm
  • Ağırlık: 66g
    Çevresel sınırlar
  • Çalışma sıcaklığı aralığı: -20 ila 60°C
  • Çalışma bağıl nem aralığı: %5 - %95 (yoğuşmasız)
  • Depolama sıcaklığı aralığı: -20 ila 60°C
  • Depolama bağıl nem aralığı: %5 ila %95 (yoğuşmasız)
  • Giriş koruması: IP20
    Güç Gereksinimleri
  • Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 4,5 ila 26VDC
  • Akım tüketimi: 25mA@5VDC (Tepe: 150mA@5VDC)
    • CO2 ölçümleri
  • Aralık: 400 ila 5000 ppm
  • Doğruluk: ± (40 ppm + %5)
  • Çözünürlük: 1ppm
  • Kalibrasyon: Manuel/Otomatik
  • Basınç ölçümleri
  • Aralık: 10 - 1200 hPa
  • Doğruluk (min): ±%1,5 (25°C, 750hPa)
  • Doğruluk (maks): ±%2,5 (-20°C ila +85°C, 300 ila 1100hPa)
  • Çözünürlük: 1hPa
    • Arayüz
  • Tepki süresi ≤ 50 ms
    Ana yanıt zaman aşımı ≥ Yanıt süresi + Yanıt süresi
    Yanıt süresi bit sayısına ve baud hızına bağlıdır
  • Garanti süresi: 3 yıl
