CO2, nem ve sıcaklık çoklu sensörlü TSM400-4-CPTH

CO2,Nem ve Sıcaklık Sensörleri Fiyatları | Uygulamaları

CO2 (Karbondioksit) renksiz ve kokusuz bir gazdır. Dünya atmosferinde en çok bulunan dördüncü gazdır. Özellikle iç mekanlarda konsantrasyonu, iç mekandaki insanların sağlığı ve verimliliği açısından önemlidir.

TSM400-4-CPTH, RS-485 arayüzü üzerinden MODBUS RTU protokolünü destekleyen bir çoklu sensördür. Sensör CO2 konsantrasyonunu, nemi, sıcaklığı ve barometrik basıncı ölçer.

MODBUS cihazı, CO2 ölçümleri için gelişmiş, dağılmayan kızılötesi algılama elemanını (NDIR) entegre eder. NDIR son zamanlarda CO2 konsantrasyonu ölçümünde en popüler prensiptir. Prensip, belirli dalga boylarındaki kızılötesi (IR) ışığın CO2 molekülleri tarafından emilmesine dayanmaktadır.

CO2 algılama elemanı daha iyi doğruluk için sıcaklık dengelemelidir.

Karbondioksit ölçümleri için kendi kendine kalibrasyon mevcuttur. Sensör temiz (400 ppm CO2 konsantrasyonu civarında) havada bırakılırsa yapılır.

Nem, sıcaklık ve barometrik basınca ilişkin temel algılama elemanları fabrikada kalibre edilmiştir ve ömür boyu yeniden kalibrasyon gerektirmez.

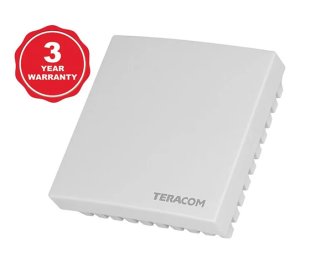

CO2, nem ve sıcaklık çoklu sensörlü TSH400-4-CPTH, ince plastik bir mahfazanın içine yerleştirilmiştir. Muhafazanın alt kısmı, maksimum 61 mm montaj açıklığına sahip standart gömme montajlı/boşluklu duvar kutularına montaja uygundur.

Özellikler:

  • İletişim durumu için LED göstergesi;
  • Dijital sinyal işlemeye dayalı uzun vadeli kararlılık;
  • CO2 ölçümleri için temiz havada otomatik kalibrasyon;
  • Değiştirilebilir iletişim parametreleri;
  • Tüm ayarlar için kalıcı bellek;
  • Arayüz üzerinden Firmware güncellemesi.

Uygulamalar:

İç mekan hava kalitesi (IAQ);
CO2 depolama tesisleri sızıntı kontrolü;
Akıllı havalandırma sistemleri;
Restoranlar ve bira fabrikaları CO2 seviyesinin izlenmesi.

Aşağıdaki modeller TSM400-4-CPTH'yi destekler

4G LTE evrensel IO modülüTCG140-4
Enerji izleme modülüTCW260
GSM-GPRS uzak IO modülüTCG140
Üçüncü taraf denetleyiciler

Teknik Dökümanlar

Teknik Özellikler:

  • Boyutlar: 81 x 81 x 30 mm
  • Ağırlık: 66g
    • Çevresel sınırlar
  • Çalışma sıcaklığı aralığı: -20 ila 60°C
  • Çalışma bağıl nem aralığı: %10 - %90 (yoğuşmasız)
  • Önerilen çalışma aralığı –10 °C ila 60 °C'nin üzerinde %20 ila %80 bağıl nemdir (yoğuşmasız).
    Bu aralıkların ötesinde uzun süreli çalışma, yavaş iyileşme süresiyle birlikte sensör okumasının değişmesine neden olabilir
    Tipik uzun vadeli kayma: ±0,25%RH/yıl, ±0,05°C/yıl
    Buharlaşmış solventler, yapıştırıcılar, ambalaj malzemeleri vb. içeren kirletici ortamlar nedeniyle daha yüksek sürüklenme meydana gelebilir.
  • Depolama sıcaklığı aralığı: -20 ila 60°C
  • Depolama bağıl nem aralığı: %10 ila %90 (yoğuşmasız)
  • Giriş koruması: IP20
  • Güç Gereksinimleri
  • Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 4,5 ila 26VDC
  • Akım tüketimi: 25 mA@5VDC (Tepe: 150 mA@5VDC)
    • CO2 ölçümleri
  • Aralık: 400 ila 5000 ppm
  • Doğruluk: ± (40 ppm + %5)
  • Çözünürlük: 1ppm
  • Kalibrasyon: Manuel/Otomatik
    Basınç ölçümleri
  • Aralık: 10 - 1200 hPa
  • Doğruluk (dak): ±1,5hPa (25°C, 750hPa)
  • Doğruluk (maks): ±2,5hPa (-20°C ila +85°C, 300 ila 1100hPa)
  • Çözünürlük: 1hPa
    Nem ölçümleri
  • Doğruluk (min): ±3,0 %RH (%20 ila 80 RH aralığında)
  • Doğruluk (maks): ±5,0 %RH (%10 ila 90 RH aralığında) *
  • Çözünürlük: %0,1 bağıl nem
    • Sıcaklık ölçümleri
  • Doğruluk (min): ±0,4°C (-10 ila +60°C aralığında)
  • Doğruluk (maks): ±0,6°C (-20 ila +60°C aralığında)
  • Çözünürlük: 0,1°C
  • Tepki süresi ≤ 50 ms
    Ana yanıt zaman aşımı ≥ Yanıt süresi + Yanıt süresi
    Yanıt süresi bit sayısına ve baud hızına bağlıdır
    Garanti süresi: 3 yıl
