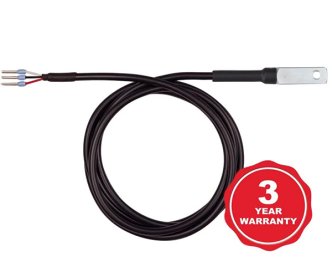

1-Wire Sıcaklık Sensörü TST100
TST100 1 kablolu bir sıcaklık sensörüdür. Sensörler IP koruması nedeniyle dış mekanlarda kullanılabilir.
Sıcaklık sensörü, bir bant aralığı sıcaklık sensörü elemanının yanı sıra tamamen kalibre edilmiş bir dijital çıkış için işlem yapan sinyalleri birleştirir. Kullanılan dijital sinyal işleme, ± 0.5 ° C'ye kadar düşük hassasiyet sağlar.
Her bir sensörün 64 bitlik benzersiz bir seri kodu vardır ve sonuç olarak, aynı 1-Tel veri yolu üzerinde birkaç sensör çalışabilir.
TST100 -40 ila + 85 ° C (-40 ila 185 ° F) arasındaki sıcaklıkları ölçer.
1 Telli sıcaklık sensörü, doğrudan nesne montajı için özel bir düz alüminyum kafa kullanır. Doğrudan montaj, düşük ısıl direnç, sırasıyla sistemin hızlı tepki vermesini sağlar.
Sıcaklık sensörü, kontrol ünitesinin vida terminallerine doğrudan bağlantı için lehimli kablolarla bir metre kabloya sahiptir.
Teknik Dökümanlar
- PDF l Kullanma Klavuzu
Özellikler
- -10 ° C ila + 85 ° C arasında ± 0.5 ° C hassasiyet;
- 12 bit çözünürlük;
- Düşük ısıl direnç için alüminyum kafa;
- IP65 giriş koruması ;
- Çok düşük akım tüketimi;
- Her cihazın benzersiz bir 64-Bit seri numarası vardır.
Uygulamalar
- Sunucu odası ve veri merkezleri sıcaklık izleme ve kayıt;
- Binalarda veya makinelerde sıcaklık izleme;
- Isıtma, havalandırma ve iklimlendirme (HVAC) sistemleri;
- Proses izleme ve kontrol sistemleri.
1-Kablolu sıcaklık sensörü aşağıdakilerle birlikte kullanılabilir:
Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220
Uzak IO modülü TCW122B-CM
IP watchdog izleme modülü TCW122B-WD
4G LTE kablosuz IO modülü TCG120-4
Aşağıdaki TERACOM kontrolörleriyle kullanılabilir
TCW241 - TCW122B-WD
TCW220 - TCG120-4
TCW122B-CM
Teknik Özellikler
Parametre | Değer | Birimler | Açıklama |
Çalışma Aralığı | –40 to 85 | °C | |
Doğruluk (maks) | ±0.5 | °C | -10 ila 85°C |
Doğruluk (maks) | ±2.0 | °C | -40 ila 85°C |
Çözünürlük | 0.0625 | °C | 12bit çözünürlük kurulumu |
Besleme gerilimi | 3 ila 5.5 | VDC | |
Giriş koruması | Ip65 | ||
Kafa boyutları | 8 x 8 x 23 mm | ||
Kablo | 1 metre uzunluğunda, kıvrımlı telli silikon kablo |
